メカニカル部品技術窓口
アルミマウントブロック AMB
- 通常単価(税別)
- 640円～999円
- 税込単価
- 704円～1,099円
用途により水平固定、垂直固定が選べるアルミ製ブロックです。【特長】・インデック...
詳細情報を確認する- 種類
- 取付け補助部品
- 本体材質
- アルミ合金（AC4B）
ご注意
- 本体取付けボルトは、お客様にてご用意ください。六角穴付きボタンボルトをご使用いただきますと、ボルト頭部が製品からはみ出しません。
未確定：候補が18型番あります。
商品情報

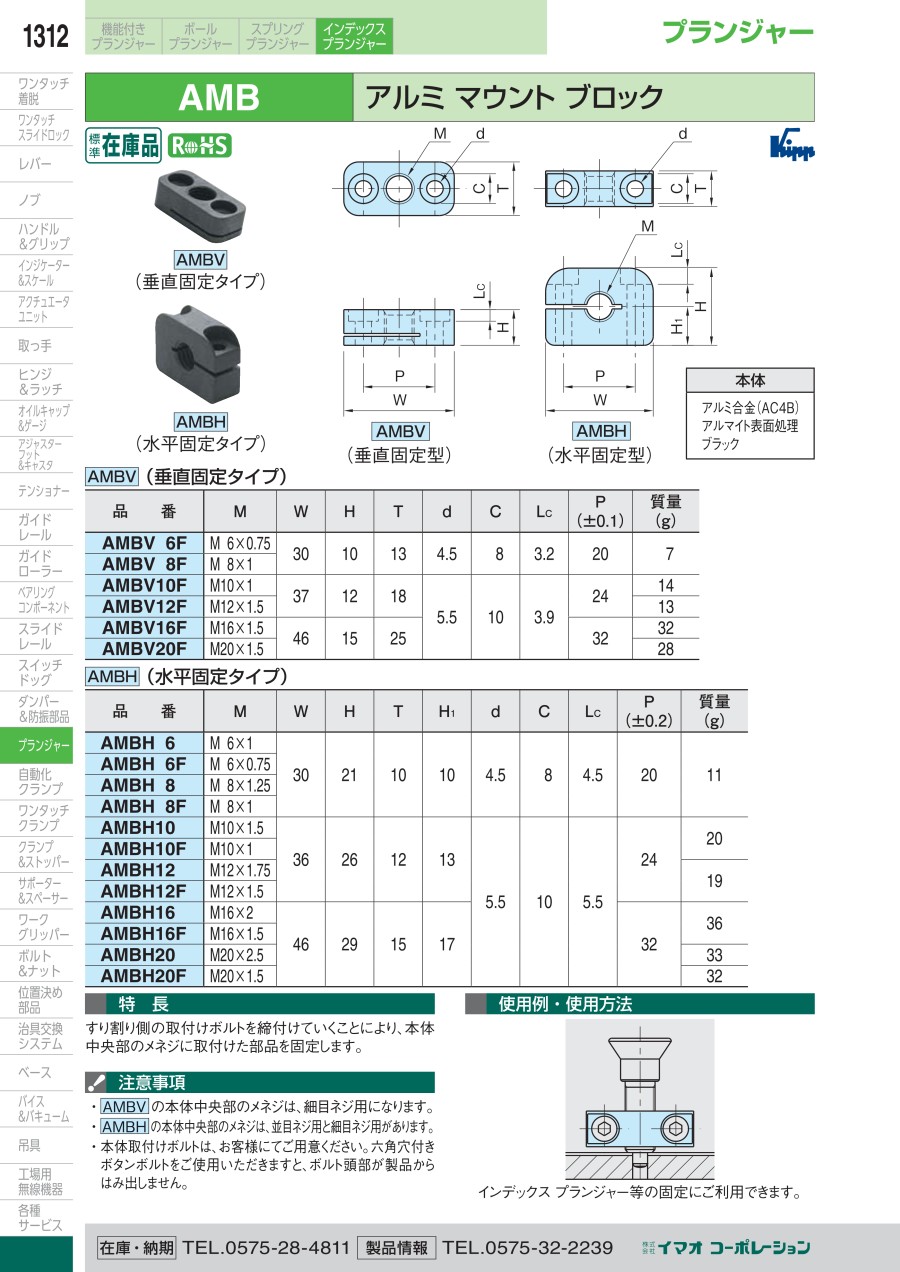

外形図
AMBV（垂直固定タイプ）
AMBH（水平固定タイプ）
製品仕様
AMBV （垂直固定タイプ）
AMBH （水平固定タイプ）
規格表
AMBV（垂直固定タイプ）
| 型番 | M | W | H | T | d | C | Lc | P （±0.1） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| AMBV6F | M6×0.75 | 30 | 10 | 13 | 4.5 | 8 | 3.2 | 20 | 7 |
| AMBV8F | M8×1 | ||||||||
| AMBV10F | M10×1 | 37 | 12 | 18 | 5.5 | 10 | 3.9 | 24 | 14 |
| AMBV12F | M12×1.5 | 13 | |||||||
| AMBV16F | M16×1.5 | 46 | 15 | 25 | 32 | 32 | |||
| AMBV20F | M20×1.5 | 28 |
AMBH（水平固定タイプ）
| 型番 | M | W | H | T | H1 | d | C | Lc | P （±0.2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| AMBH6 | M6×1 | 30 | 21 | 10 | 10 | 4.5 | 8 | 4.5 | 20 | 11 |
| AMBH6F | M6×0.75 | |||||||||
| AMBH8 | M8×1.25 | |||||||||
| AMBH8F | M8×1 | |||||||||
| AMBH10 | M10×1.5 | 36 | 26 | 12 | 13 | 5.5 | 10 | 5.5 | 24 | 20 |
| AMBH10F | M10×1 | |||||||||
| AMBH12 | M12×1.75 | 19 | ||||||||
| AMBH12F | M12×1.5 | |||||||||
| AMBH16 | M16×2 | 46 | 29 | 15 | 17 | 32 | 36 | |||
| AMBH16F | M16×1.5 | |||||||||
| AMBH20 | M20×2.5 | 33 | ||||||||
| AMBH20F | M20×1.5 | 32 |
使用例
インデックスプランジャー等の固定に利用できる。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
640円 ( 704円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
999円 ( 1,099円 ) | 3日目 |
詳細情報
基本情報
用途により水平固定、垂直固定が選べるアルミ製ブロックです。
【特長】
・インデックス プランジャー等の固定にご利用できます。
・すり割り側の取付ボルトを締付けていくことにより、本体中央部のメネジに取付けた部品を固定します。
・AMBV の本体中央部のメネジは、細目ネジ用になります。
・AMBH の本体中央部のメネジは、並目ネジ用と細目ネジ用があります。
【用途】
・インデックスプランジャーの固定用ブロックとして使用。
ご注意
- 本体取付けボルトは、お客様にてご用意ください。六角穴付きボタンボルトをご使用いただきますと、ボルト頭部が製品からはみ出しません。
