マキシンコー

スクリュージャッキ（ボールねじ）標準形 JBシリーズ

カタログ |

通常単価(税別): 80,851円～179,722円

税込単価: 88,936円～197,694円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキシンコー

通常出荷日：15 日目～

高性能ボールねじを採用。静音運転で高効率。【特長】・高性能のボールねじを採用し...

本体/周辺部品
本体
精度
精密級
グリース
標準
モータ有無
なし（お客様にて組み込み）
潤滑ユニット有無
あり
軸配置
C(両側)
ねじ軸端形状
スクリュエンド

ご注意

《JB005＆JB010》潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
《JB025～JB1250》潤滑は、ウォーム部がオイルパス、スクリュ部はグリース潤滑方式を採用しています。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

JB005、JB010

U（押上型）／D（引上型）

JB025～JB100

U（押上型）・ジャバラ無・回り止め無

U（押上型）・ジャバラ無・回り止め付

U（押上型）・ジャバラ付・回り止め無

U（押上型）・ジャバラ付・回り止め付

D（引上型）・ジャバラ無・回り止め無

D（引上型）・ジャバラ無・回り止め付

D（引上型）・ジャバラ付・回り止め無

D（引上型）・ジャバラ付・回り止め付

製品仕様

構造

ねじ軸端：豊富な形状の金具を選べます。
高精度で太いスクリュシャフト：ポールねじを採用しています。
理想的な軸受構造：円錐コロ軸受けを採用し、スラスト、ラジアル両方の荷重に耐えます。
ボールナットとウォームホイルを一体化：ボールナットに均一で安定した荷重が加わる構造のため、安全で寿命が長くなっています。
高精度のウォームホイル：特殊アルミ青銅を使用し、高精度な加工を行い、十分な強度があります。
スクリュシャフトのガイド：ボールナットにスクリュガイドを設けており、スクリュのふらつきを少なくしています。
高効率の減速部：多年のウォーム減速機の経験を生かしています。
グリース潤滑：メンテナンスフリー
軽量な本体ケース：アルミダイカスト製の本体ケースで、軽量、コンパクト
太い入力軸：連結台数の多い用途に対し、十分な強度があります。

ウォームギヤとボールねじで構成され、効率が良く高精度、高頻度の運転に適しています。
作動は入力軸（ウォーム軸）を回すことによってウォームホイル（ナット）を回転させ、スクリュシャフトに推力として伝達します。
潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
※ボールねじは保持力がないため、ブレーキ機構が必要です。

【JB025～JB1250の場合】※JB005&JB010の場合と異なる部分のみ説明しております。

理想的な軸受構造：円錐コロ軸受けを採用し、重荷重用にはスラスト自動調芯コロ軸受けを使用しています。
オイルバス潤滑：高速運転が可能で、メンテナンスが容易です。
堅牢な本体ケース：型番100以上の本体ケースは鋳鋼を採用しています。型番025～075の本体ケースは球状黒鉛鋳鉄（FC0450）です。

潤滑は、ウォーム部がオイルバス、スクリュ部はグリース潤滑方式を採用しています。
※ボールねじは保持力がないため、ブレーキ機構が必要です。

製品仕様

仕様		型番
仕様		005	010	025	050	075	100
呼び能力	（kN）	5	10	25	50	75	100
ねじ軸径	（mm）	16	20	25	32	40	45
ねじ軸谷径	（mm）	13.5	17.5	20	27	35	38
ねじピッチ	（mm）	5	5	10	10	10	12
減速比	H	6	6	7.67	7.67	7.67	7.67
減速比	L	18	18	23	23	23	23
入力軸1回転	H	0.83	0.83	1.30	1.30	1.30	1.56
当りの移動量	L（mm/rev）	0.28	0.28	0.44	0.44	0.44	0.52
効率（%）	H（30rpm）	58	59	57	57	56	59
	（1,800rpm）	71	72	71	72	72	73
	L（30rpm）	39	40	37	36	35	39
	（1,800rpm）	57	59	58	58	59	62
最高入力回転速度	（rpm）	1,800	1,800	1,800	1,800	1,800	1,800
標準ストローク	（mm）	ストローク50～100まで（50間隔）
スクリュトルク	（N・m）	5	10	45	90	140	220
入力無負荷トルク	（N・m）	0.15	0.2	0.5	0.8	1.2	1.8
入力起動トルク	H（N・m）	1.4	2.7	10.6	21.5	32.5	49.2
入力起動トルク	L（N・m）	0.8	1.5	6.2	12.6	19.2	27.9
保持トルク	H（N・m）	0.4	0.7	2.4	4.4	6.3	12.3
保持トルク	L（N•m）	0.1	0.2	1.1	2.5	4.1	4.2
逆方向荷重	（kN）	5	10	25	50	75	100
静止時荷重	（kN）	8	15	30	60	80	140
質量	（kg）	3.1	4.6	11	20	33	54

注）
1. 質量はストローク300mm、ジャバラなし、回り止めなし、軸端スクリューの場合の概算値です。
2. 呼び能力が1,250kNを超えるものは、マキシンコー社へ問い合わせてください。
3. スクリュトルク、入力起動トルク、保持トルクは呼び能力時の値です。

ねじの種類		ボール
ジャッキ仕様	呼び能力（kN）	5&10	25～1,250
	型番	005&010	025～1,250
	ねじ軸方向	U&D	U&D
	入力軸配置	A.B.C	A.B.C
	減速比	H&L	H&L
	ねじ軸端形状	C.S.F	C.S.F
	ジャバラ付	●	●
	スクリュの回り止め付	●	●
駆動機器	モータ付	●	●
	ギヤモータ付	●	●
	油圧モータ付	×	●
	ギヤボックス付	●	●
ストローク制御機器	カウンタスイッチ付	●	●
ストローク制御機器	エンコーダ付	●	●
取付関連機器	トラニオンブラケット	●	●
取付関連機器	トラニオンピン金具	●	●
潤滑方式	減速部	グリース（メンテナンスフリー）	オイルバス
潤滑方式	スクリュ部	グリース	グリース
特徴	セルフロック	不可	不可
	効率	高	高
	使用頻度	大	大

標準寸法

JB005、JB010

型番	005	010
A	120	140
AB	60	70
HL	33	37
HM	67	73
D	55	65
CC	25	32
E	45	55
F1	44	49
F2	56	66
M	65	75
N	120	135
HS	20	25
U	11	14
T	4	5
V	12.5	16
I	15	20
G	10	10
Z	10	10
Y	4	4
S	28	30
CD	45	49
P	5	5
DS	40	45
R	130	140
US	135	150
J	35	35
LL	30	35
ML	22	25
MS	M12×1	M15×1
US2	147	165
DS2	52	60
JD	50	55
J1	85	85
R1	180	190
CD1	40	40

JB025～JB100／U（押上型）・ジャバラ無・回り止め無

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
US	210	265	290	352
HL	45	50	60	70
HM	115	150	160	197
J	75	80	85	102
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD	60	73	91	105
P	10	10	10	10

JB025～JB100／U（押上型）・ジャバラ無・回り止め付

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
US	210	265	290	352
HL	45	50	60	70
HM	115	150	160	197
J1	118	148	163	177
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD2	50	60	75	80
P	10	10	10	10

JB025～JB100／U（押上型）・ジャバラ付・回り止め無

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
US2	230	285	312	374
HL	45	50	60	70
HM	115	150	160	197
J	75	80	85	102
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD	60	73	91	105
P	10	10	10	10
JD	60	75	90	90

JB025～JB100／U（押上型）・ジャバラ付・回り止め付

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
US2	230	285	312	374
HL	45	50	60	70
HM	115	150	160	197
J1	118	148	163	177
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD2	50	60	75	80
P	10	10	10	10
JD	60	75	90	90

JB025～JB100／D（引上型）・ジャバラ無・回り止め無

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
HL	45	50	60	70
HM	115	150	160	197
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD	60	73	91	105
P	10	10	10	10
R	220	260	285	337
DS	65	85	90	117

JB025～JB100／D（引上型）・ジャバラ無・回り止め付

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
HL	45	50	60	70
HM1	120	160	170	200
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD2	50	60	75	80
P	10	10	10	10
R1	263	328	363	422
DS	65	85	90	117

JB025～JB100／D（引上型）・ジャバラ付・回り止め無

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
HL	45	50	60	70
HM	115	150	160	197
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD	60	73	91	105
P	10	10	10	10
R	220	260	285	337
DS2	230	285	312	374
JD	60	75	90	90

JB025～JB100／D（引上型）・ジャバラ付・回り止め付

型番	025	050	075	100
A	190	220	260	300
AB	95	110	130	150
HL	45	50	60	70
HM1	120	160	170	200
MS	M18×1.5	M24×1.5	M33×1.5	M36×2
ML	25	35	40	45
LL	45	60	65	75
D	70	90	110	125
CC	40	50	60	70
E	75	90	105	115
F1	50	65	80	95
F2	80	100	120	145
M	96	120	140	165
N	150	195	235	285
HS	30	30	40	45
U	15	18	22	28
T	5	6	6	8
V	17	20.5	24.5	31
I	25	25	35	38
G	12	15	16	20
Z	11	14	18	22
Y	4	4	4	4
S	38	48	58	63
CD2	50	60	75	80
P	10	10	10	10
R1	263	328	363	422
DS2	85	105	112	139
JD	60	75	90	90

選定サポート情報

注意・禁止事項

運転を始める前に、次の事柄を確認して下さい。

潤滑油の確認：規定量の潤滑油が充填されているかどうか、確認してください。
オイルバス潤滑の形式：油面計の中央に油面があること。もし潤滑油が少なければ、現在使用しているものと同一の推奨潤滑油を追加して下さい。

グリースの確認（※）：スクリュシャフト部に、グリースが塗布されているかどうか、確認して下さい。

空気抜きの確認：製品は、輸送中に注油栓から潤滑油がもれないように、プラグを締めて出荷しております。据付姿勢や運転時姿勢を確認の上、運転開始前に、付属のエアーブリーザと取り替えてください。この作業を怠ると製品の潤滑油がもれます。また、空気抜きプラグより潤滑油が漏れる場合は、適切な配管を施し、空気抜きプラグ位置を上げて下さい。

なじみ運転：ウォーム歯車は、なじみ運転をすることにより、所定の性能を発揮します。その為に運転開始に当たって、 2～4時間、定格負荷の1/3～1/2の負荷でなじみ運転を行って下さい。
ストロークの注意：製品は、使用ストロークに対して上下共に、5～20mmのオーバーラン時の余裕があります。ストロークがそれ以上オーバした時は、スクリュシャフトに取り付けてあるストッパーが、ケースストッパーに当たり、それ以上スクリュシャフトが移動しないように成っています。ただし、この場合動力が常に回ろうとする力が働いていると、製品が破損する恐れがありますので、速やかに電源を切って下さい。なお、その時スクリュシャフトがロック状態に成る場合がありますので、その時は出力軸カバーを外す必要があります。また、安全装置（トルクリミッター等）の装着をおすすめいたします。但しストッパーは製品の許容荷重以上の力が加わると破損する恐れがあります。

アクセサリの取扱いについて

・ジャバラ付：標準装置用のジャバラの材質はナイロンターポリン製です。周囲環境が悪い場合、又は屋外使用や粉塵、切り粉等が付着する恐れのある場合は必すジャバラを使用して下さい。

型番リスト

表示件数

型番

軸径

(φ)

テーブル長 L1

(mm)

テーブル幅 W1

(mm)

ストローク

(mm)

ねじ軸方向

減速比

ジャバラ

回り止め付

RoHS?

最小発注数量

16	120	65	300	引上型	作動速度大	ジャバラなし	スクリュの回り止めなし	10	1個
16	120	65	300	押上型	作動速度小	ジャバラなし	スクリュの回り止めなし	-	1個
16	120	65	300	押上型	作動速度小	ジャバラなし	スクリュの回り止め付	10	1個
16	120	65	400	押上型	作動速度小	ジャバラなし	スクリュの回り止め付	10	1個
20	135	75	400	押上型	作動速度大	ジャバラなし	スクリュの回り止めなし	10	1個
20	135	75	500	押上型	作動速度大	ジャバラなし	スクリュの回り止め付	10	1個
20	135	75	300	押上型	作動速度小	ジャバラなし	スクリュの回り止めなし	10	1個
20	135	75	300	押上型	作動速度小	ジャバラ付	スクリュの回り止めなし	10	1個

通常単価(税別) (税込単価)	通常出荷日

80,851円 ( 88,936円 )	15日目
80,851円 ( 88,936円 )	15日目
139,697円 ( 153,667円 )	15日目
153,141円 ( 168,455円 )	15日目
103,915円 ( 114,307円 )	15日目
179,722円 ( 197,694円 )	15日目
111,720円 ( 122,892円 )	15日目
108,714円 ( 119,585円 )	15日目

詳細情報

基本情報

基本情報

高性能ボールねじを採用。
静音運転で高効率。【特長】
・高性能のボールねじを採用しています。ナットとウォームホイルの一体化を計り、コンパクトにしました
・ウォーム減速部はオイルバス潤滑方式採用（JB005・010のウォーム減速部はメンテナンスフリー）。高速回転にも充分耐えます
・理想的な軸受構造で高性能。5kN～1250kNまで豊富に標準化しています

ご注意

《JB005＆JB010》潤滑は、ウォーム部、スクリュ部共にグリース潤滑方式を採用しています。
《JB025～JB1250》潤滑は、ウォーム部がオイルパス、スクリュ部はグリース潤滑方式を採用しています。

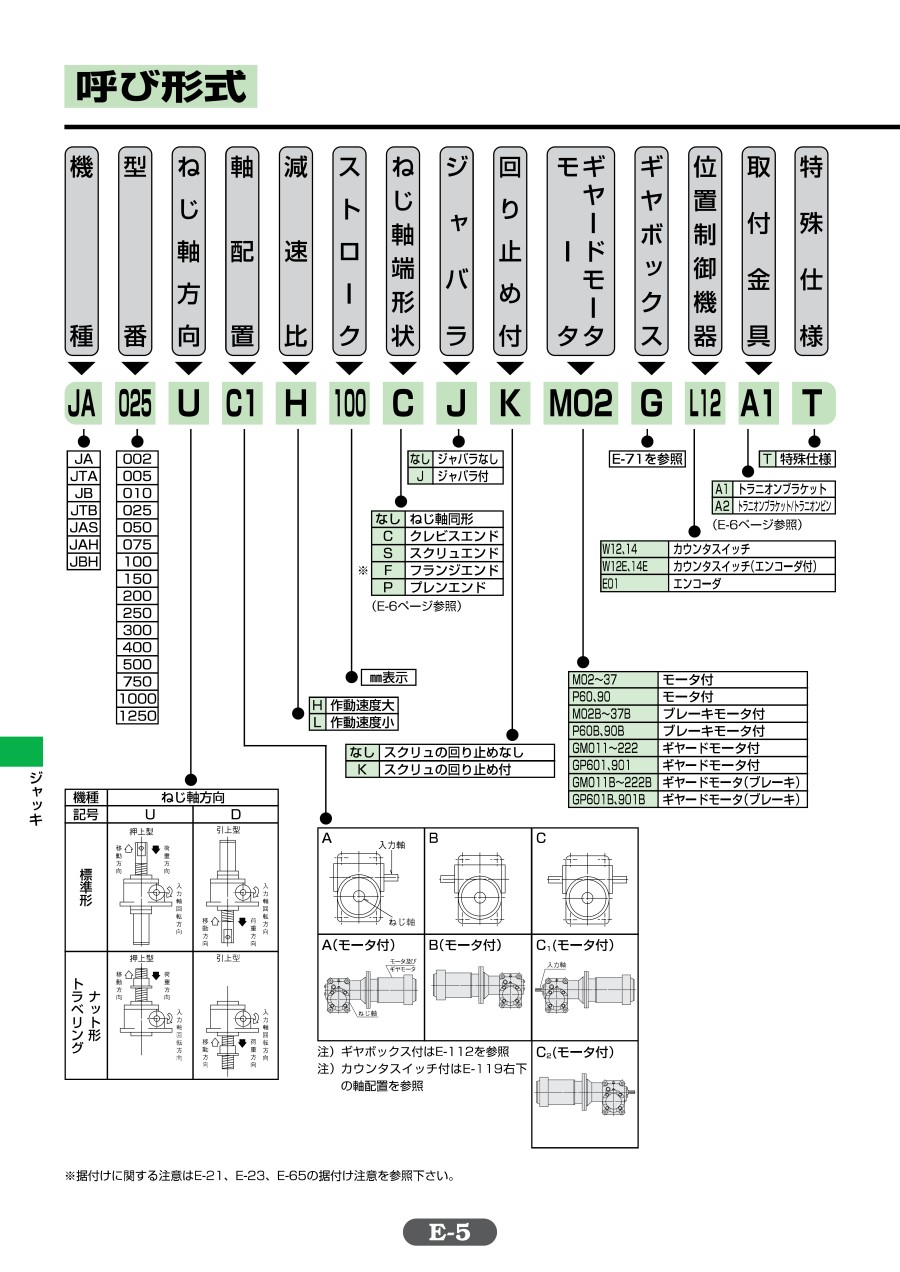

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
