三木プーリ

トルクリミッタ TT-03タイプ（巻き掛けタイプ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 31,145円～141,412円特別価格

税込単価: 34,260円～155,553円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：19 日目

過負荷を確実に検出的確な作動で機械を過負荷から保護過負荷時に入力と出力を瞬時に...

種類
トルクリミッタ
伝達種類
機械
使用環境
乾式
種類
巻き掛け用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が807型番あります。

商品情報
型番リスト
詳細情報

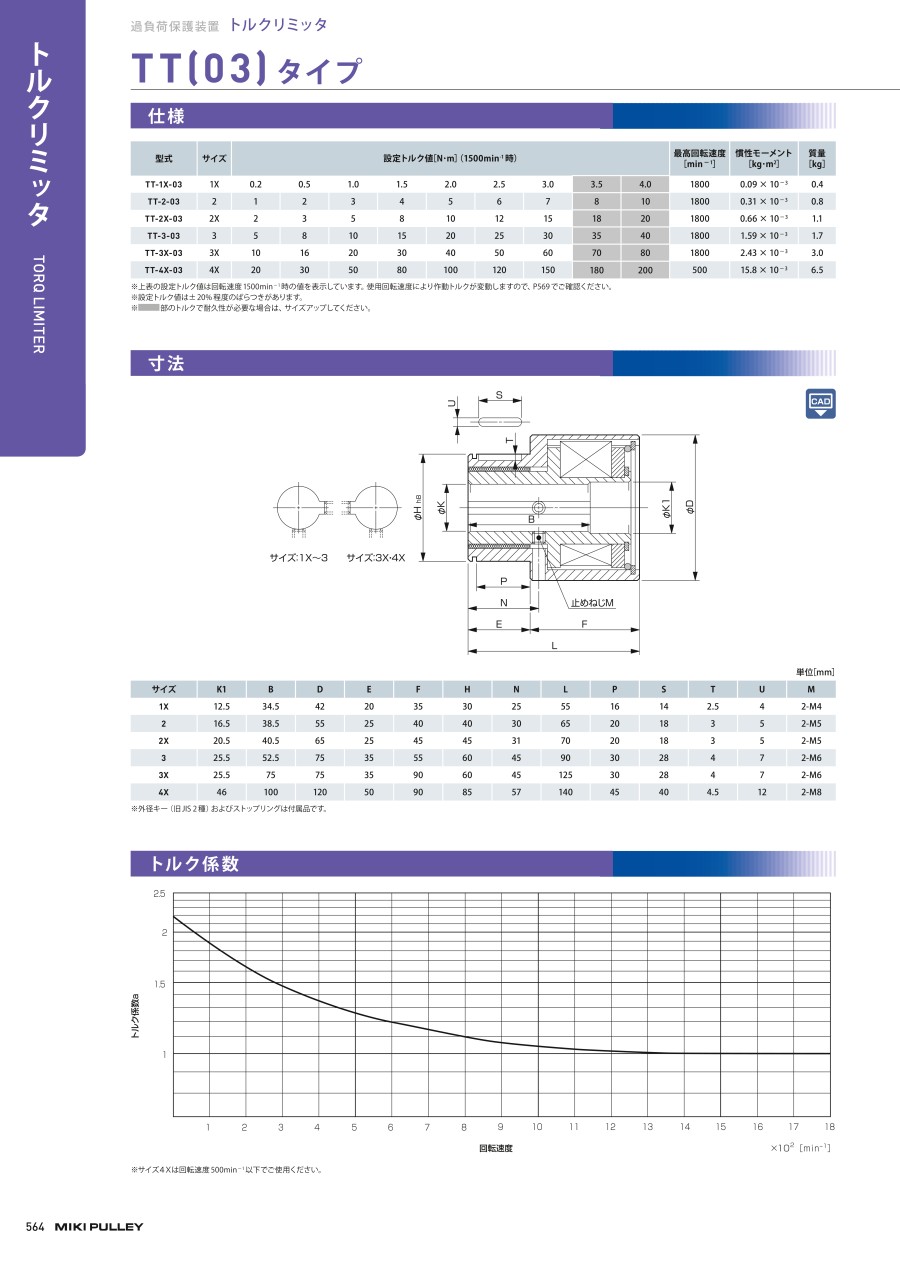

カタログ

商品情報

外形図

製品仕様

型番	サイズ	設定トルク値［N・m］（1500min^-1時）									最高回転速度［min^-1］	慣性モーメント［kg・m²］	質量［kg］
TT-1X-03	1X	0.2	0.5	1.0	1.5	2.0	2.5	3.0	3.5*	4.0*	1,800	0.09×10^-3	0.4
TT-2-03	2	1	2	3	4	5	6	7	8*	10*	1,800	0.31×10^-3	0.8
TT-2X-03	2X	2	3	5	8	10	12	15	18*	20*	1,800	0.66×10^-3	1.1
TT-3-03	3	5	8	10	15	20	25	30	35*	40*	1,800	1.59×10^-3	1.7
TT-3X-03	3X	10	16	20	30	40	50	60	70*	80*	1,800	2.43×10^-3	3.0
TT-4X-03	4X	20	30	50	80	100	120	150	180*	200*	500	15.8×10^-3	6.5

※上表の設定トルク値は回転速度1500min^-1時の値を表示しています。使用回転速度により作動トルクが変動しますので、デジタルカタログP569でご確認ください。
※設定トルク値は±20%程度のばらつきがあります。
※*のトルクで耐久性が必要な場合は、サイズアップしてください。

規格表

※外径キー（旧JIS2種）およびストップリングは付属品です。

選定サポート情報

注文例

性質性能情報・試験情報

トルク係数

※サイズ4Xは回転速度500min^-1以下でご使用ください。

型番リスト

表示件数

...

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

オプション記号

サイズ

ハブ穴径

(φ)

キー規格（ハブ穴側）

外径

(φ)

全長

(mm)

RoHS?

最小発注数量

0.1～30	1800	0.2	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	8	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.2	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	10	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.2	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	10	新JIS規格対応	42	55	10	1個
0.1～30	1800	0.2	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	11	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.2	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	11	新JIS規格対応	42	55	10	1個
0.1～30	1800	0.2	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	12	旧JIS（2種）規格対応	42	55	10	1個
0.1～30	1800	0.5	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	1	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	1.5	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	2	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	2.5	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	3	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	3.5	なし	1X	12	新JIS規格対応	42	55	10	1個
0.1～30	1800	4	なし	1X	12	新JIS規格対応	42	55	10	1個

通常単価(税別) (税込単価)	通常出荷日

31,145円 ( 34,260円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目
31,145円28,030円 ( 30,833円 )	19日目

...

基本情報

基本情報

過負荷を確実に検出的確な作動で機械を過負荷から保護
過負荷時に入力と出力を瞬時に切り離して、機械を保護します。
噛み合い方式のシングルポジションのため、過負荷が取り除かれれば、再び同じトルク・同じ割り出し位置で自動的に連結します。
摩擦方式と異なり、悪環境にも対応可能です。
【特長】
・トルクテンダ内径（ハブ）に軸を挿入し、ハウジングの外径部分に、プーリ、スプロケットあるいはギヤなどを取り付けることで、動力伝達と過負荷による機械の保護を行う巻き掛けタイプです。
・軸の固定を本体中央部分に設定しているので、通し軸のような構造にできない軸端でも十分取り付けが可能です。
用途：半導体製造装置、繊維機械、印刷機械
