トルクリミッタ TT-01タイプ（2軸突き合わせタイプ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 24,008円～123,173円特別価格

税込単価: 26,409円～135,490円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：19 日目

過負荷を確実に検出的確な作動で機械を過負荷から保護過負荷時に入力と出力を瞬時に...

種類
トルクリミッタ
伝達種類
機械
使用環境
乾式
種類
二軸突合せ用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19,462型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

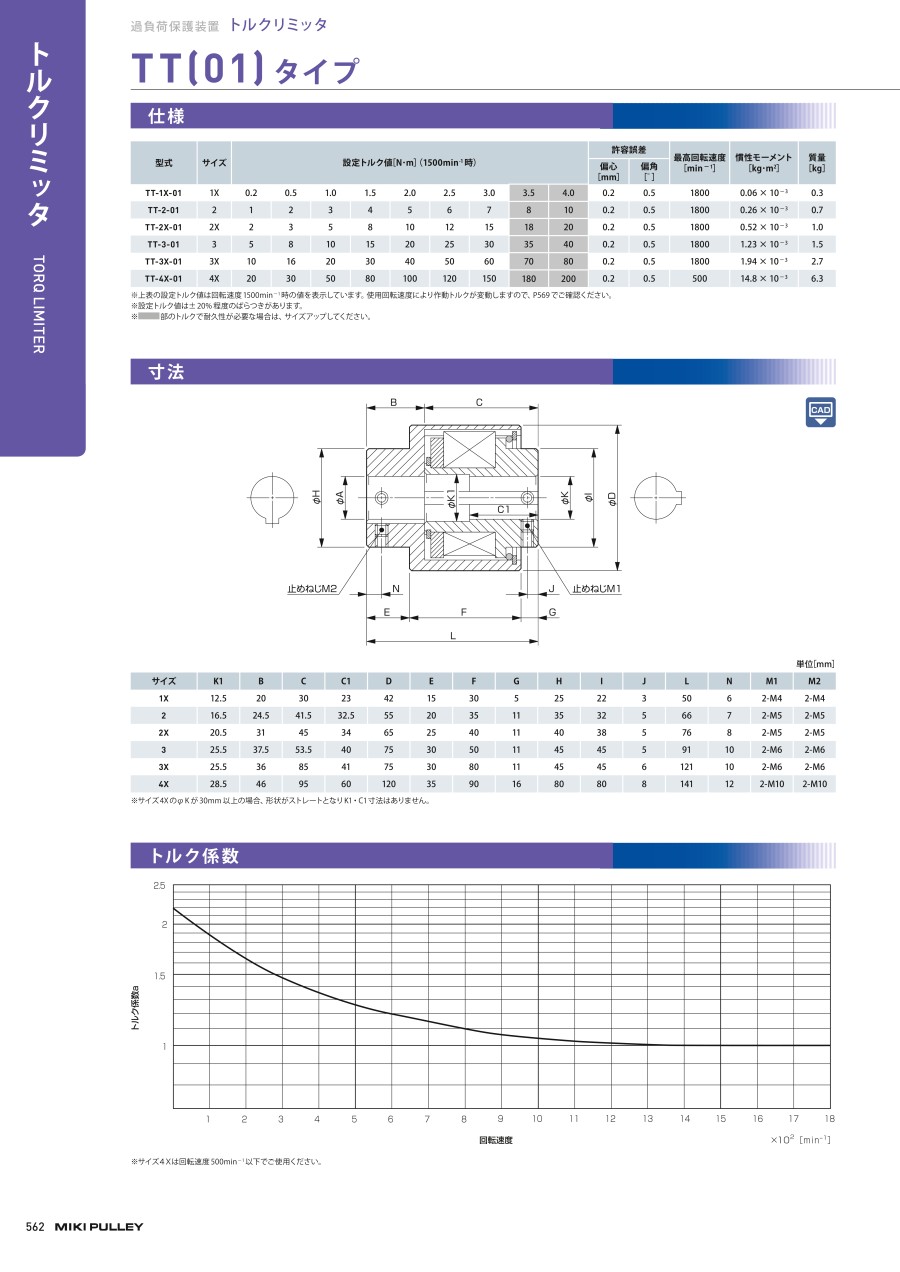

外形図

製品仕様

設定トルク 0.2 ～ 200N・m
適応軸径 8 ～ 50 mm

（1）ハウジング（2）ハブ（3）ハブリング（4）ドライブキー（5）スプリングスライド（6）スプリング受け（7）リセットスプリング（8）トルクスプリング（9）ストップリング（10）ストップリングワッシャ（11）ストップリング（12）シグナルピン（オプション）（13）止めねじ（付属品）

型番	サイズ	設定トルク値［N・m］（1500min^-1時）									許容誤差		最高回転速度［min^ー1］	慣性モーメント［kg・m²］	質量［kg］
型番	サイズ	設定トルク値［N・m］（1500min^-1時）									偏心［mm］	偏角［゜］	最高回転速度［min^ー1］	慣性モーメント［kg・m²］	質量［kg］
TT-1X-01	1X	0.2	0.5	1.0	1.5	2.0	2.5	3.0	3.5※	4.0※	0.2	0.5	1800	0.06 × 10^-3	0.3
TT-2-01	2	1	2	3	4	5	6	7	8※	10※	0.2	0.5	1800	0.26 × 10^-3	0.7
TT-2X-01	2X	2	3	5	8	10	12	15	18※	20※	0.2	0.5	1800	0.52 × 10^-3	1.0
TT-3-01	3	5	8	10	15	20	25	30	35※	40※	0.2	0.5	1800	1.23 × 10^-3	1.5
TT-3X-01	3X	10	16	20	30	40	50	60	70※	80※	0.2	0.5	1800	1.94 × 10^-3	2.7
TT-4X-01	4X	20	30	50	80	100	120	150	180※	200※	0.2	0.5	500	14.8 × 10^-3	6.3

上表の設定トルク値は回転速度1500min^?1時の値を表示しています。使用回転速度により作動トルクが変動します。
※部のトルクで耐久性が必要な場合は、サイズアップしてください。

規格表

サイズ	新JIS 規格対応軸穴寸法
サイズ	A	K
1X	10・11・12・14	10・11・12
2	11・12・14・15・ 16・18・19・20	11・12・14・15・16
2X	14・15・16・18・ 19・20・22・24	14・15・16・18・19
3	18・19・20・22・ 24・25・28・30	18・19・20・22・24・25
3X	18・19・20・22・ 24・25・28・30	18・19・20・22・24・25
4X	19・20・22・24・25・28・30・32・ 35・38・40・42・45・48・50	19・20・22・24・25・28・30 32・35・38・40・42・45

サイズ	旧JIS 規格対応軸穴寸法
サイズ	A	K
1X	8・10・11・12・14	8・10・11・12
2	11・12・14・15・ 16・18・19・20	11・12・14・15・16
2X	14・15・16・18・ 19・20・22・24	14・15・16・18・19・20
3	18・19・20・22・ 24・25・28・30	18・19・20・22・24・25
3X	18・19・20・22・ 24・25・28・30	18・19・20・22・24・25
4X	19・20・22・24・25・28・30・32 35・38・40・42・45・48・50	19・20・22・24・25・28・30 32・35・38・40・42・45

※穴径φ8mm はキー溝がありません。

サイズ	K1	B	C	C1	D	E	F	G	H	I	J	L	N	M1	M2
1X	12.5	20	30	23	42	15	30	5	25	22	3	50	6	2-M4	2-M4
2	16.5	24.5	41.5	32.5	55	20	35	11	35	32	5	66	7	2-M5	2-M5
2X	20.5	31	45	34	65	25	40	11	40	38	5	76	8	2-M5	2-M5
3	25.5	37.5	53.5	40	75	30	50	11	45	45	5	91	10	2-M6	2-M6
3X	25.5	36	85	41	75	30	80	11	45	45	6	121	10	2-M6	2-M6
4X	-	46	95	-	120	35	90	16	80	80	8	141	12	2-M10	2-M10

型番リスト

表示件数

...

325

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

オプション記号

サイズ

ハウジング穴径

(φ)

ハブ穴径

(φ)

キー規格（ハウジング穴側）

キー規格（ハブ穴側）

外径

(φ)

全長

(mm)

RoHS?

最小発注数量

0.1～30	1800	0.2	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	8	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	10	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	10	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	11	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	11	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	3.5	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	4	なし	1X	8	12	旧JIS（2種）規格対応	旧JIS（2種）規格対応	42	50	10	1個
0.1～30	1800	0.2	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	0.5	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	1.5	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個
0.1～30	1800	2.5	なし	1X	8	12	旧JIS（2種）規格対応	新JIS規格対応	42	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,744円 ( 29,418円 )	19日目
26,676円 ( 29,344円 )	19日目
26,676円 ( 29,344円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,230円 ( 28,853円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,744円24,069円 ( 26,476円 )	19日目
26,744円24,069円 ( 26,476円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目
26,676円24,008円 ( 26,409円 )	19日目

...

325

基本情報

基本情報

過負荷を確実に検出的確な作動で機械を過負荷から保護
過負荷時に入力と出力を瞬時に切り離して、機械を保護します。
噛み合い方式のシングルポジションのため、過負荷が取り除かれれば、再び同じトルク・同じ割り出し位置で自動的に連結します。
摩擦方式と異なり、悪環境にも対応可能です。
【特長】
・トルクテンダ両端（ハウジングとハブ）から2本の軸を挿入し、両方の軸をセットスクリューで固定することで、動力伝達と過負荷による機械の保護を行う、2軸突き合わせタイプです。
・2軸突き合わせタイプなので、そのままフレキシブルカップリングとしても使用が可能です。
【用途】
・半導体製造装置、繊維機械、印刷機械

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。
ミスミ
カップリング　大径対応オルダム形セットスクリュー/クランピングタイプ
高精度スライダ溝は軽圧入でバックラッシュゼロ、サーボ系にも対応
ミスミ
クッション形カップリングセットスクリュータイプ/クランピング
バックラッシュゼロ。クッションの材質で、ねじり剛性の大・小選択可能

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
