ニデックコンポーネンツ

表示付圧力スイッチ PS30

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 1,730円

税込単価: 1,903円

ニーズの高い機能に集約しました。【特長】・一般空圧機器、半導体後工程に最適。・...

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番:

ACPG-003

解除

ACPG-003の仕様・寸法情報

種類

金具

出力方式

配管口の種類

配管ねじの呼び

配管ねじの種類

出力点数

流体の特性

流体の種類

流量の種類

使用温度範囲(℃)

使用湿度範囲(%)

電源電圧の種類

電源電圧(V)

ヒステリシス(%FS)

表示部

定格圧力

品名

パネルホルダーセット

商品詳細

パネルホルダーカバー、パネルホルダー、パネルストッパー2個

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

表示付圧力スイッチ PS30

Unless otherwise specified, tolerance：±0.5（Unit：mm）

金具

■ポートブロック

■背面取付アングル

■平面取付アングル

■パネルホルダーセット・ホルダーカバーセット

製品仕様

表示付圧力スイッチ PS30

【型番一覧】

形（指示方式）	ゲージ圧
SW方式	定格圧力
SW方式	-100～+100kPa	-100～+1,000kPa
NPN	PS30-102R-N	PS30-103R-N
PNP	PS30-102R-P	PS30-103R-P

【標準仕様】
※特記ない場合、周囲温度25±5℃、駆動電圧24VDCで規定します。

項目			PS30
項目			102R	103R
一般仕様	形（指示方式）		ゲージ圧
	定格圧力範囲（kPa）		-100～+100	-100～+1,000
	最大圧力（kPa）		200	1,500
	破壊圧力（kPa）		500	2,000
	動作温度範囲（℃）		-10～+50
	補償温度（℃）		0～+50
	温度特性		±3 %F.S.（0～+50℃）
	動作湿度（%RH）		35～85（結露ないこと）
	保存温度（℃）		-20～+70（大気圧、湿度65%RH以下）
	適用媒体		非腐食性気体
	絶縁抵抗（MΩminimum）		100（DC 500V）
	耐電圧		500VAC, 60s（リーク電流1mA以下）
	圧力ポート		M5メネジ、Oリング溝（P8）
	質量（g）		Approx. 60（ケーブル1.5m含む）
電源	駆動電圧（VDC）		12～24V±10%（リップル含む）
電源	消費電流（mA maximum）		40
表示	表示素子		LED（符号付2 1/2桁）
	定格表示	kPa	-100～+100	-
	定格表示	MPa	-	-0.10～+1.00
	精度		±1%F.S.
	分解能		1 count
スイッチ出力	出力点数		2
	出力方式		オープンコレクタ（NPN／PNP）
	出力表示		出力1（SW1）、出力2（SW2）赤色LEDが出力ON時に点灯
	繰返し精度（%F.S.）		±0.3 maximum
	応差		0～30 counts（可変）
	スイッチ容量		30VDC 100mA maximum 短絡保護有り
	残留電圧（V maximum）		1.2V（NPN）、2.2V（PNP）
	応答性（ms）		Approx 5、25、250（可変）

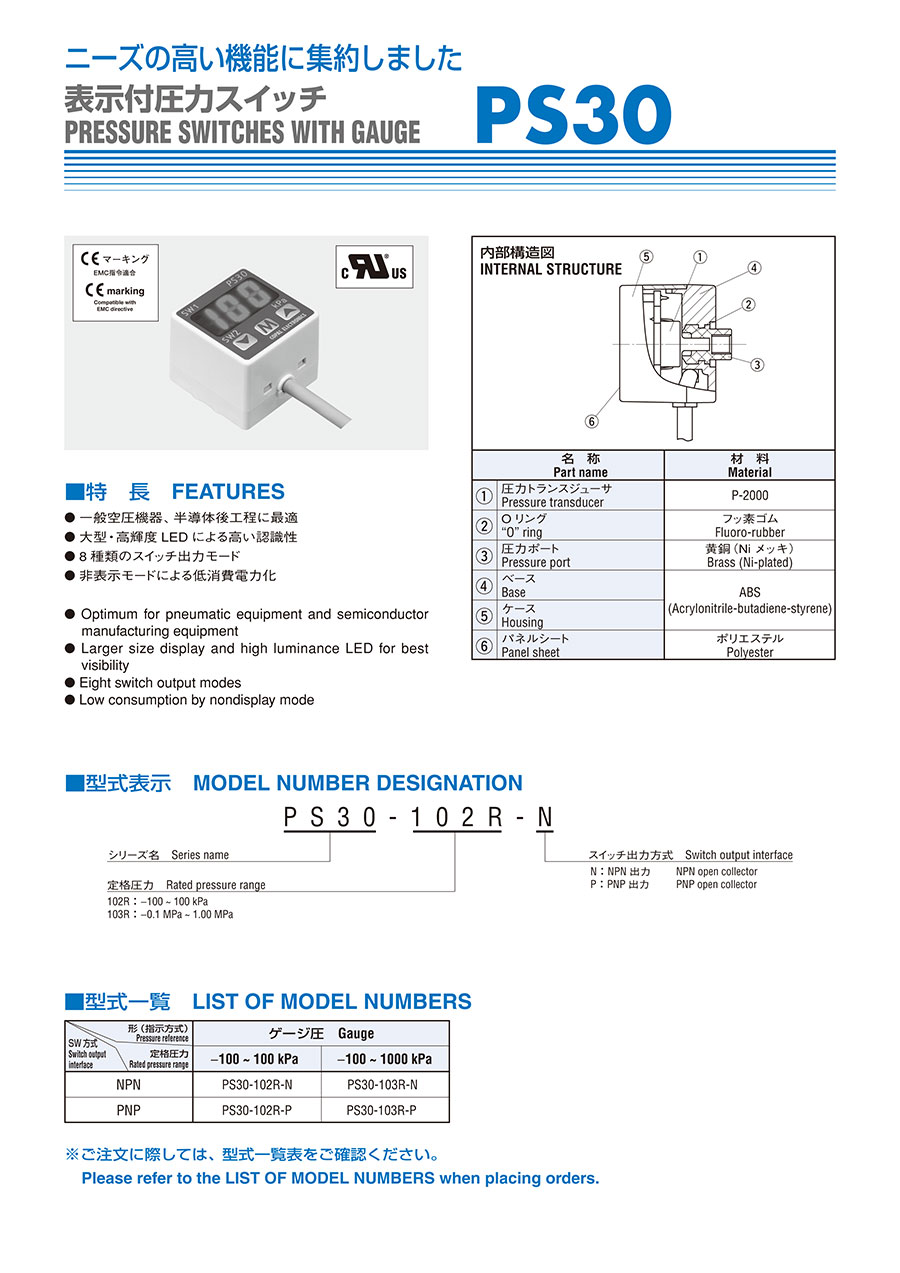

【内部構造図】

名称		材料
（1）	圧力トランスジューサ	P-2000
（2）	Oリング	ふっ素ゴム
（3）	圧力ポート	黄銅（Niメッキ）
（4）	ベース	ABS
（5）	ケース	ABS
（6）	パネルシート	ポリエステル

【内部電気回路】

NPN出力タイプ

PNP出力タイプ

Wire color	Connection
Brown	Power（+）
Black	Switch output 1
White	Switch output 2
Blue	Common

金具

型番	品名	内容
ACPG-001	背面アングルセット	背面アングル M3×4 オネジ2 本
ACPG-002	平面アングルセット	平面アングル M3×4 オネジ2 本
ACPG-003	パネルホルダーセット	パネルホルダーカバーパネルホルダーパネルストッパー2個
ACPG-004	ホルダーカバーセット（ゲージの操作面保護）	パネルホルダーカバーパネルホルダー
ACPG-005	ポートブロック	ポートブロック "O"リング（P8） M3×10 オネジ2 本シールネジ1 個

【装着図】

■背面取付アングル

■平面取付アングル

【取付方法】

■ポートブロック

■パネルホルダーセット

商品特長詳細

環境特性

試験項目	試験条件	変動量
振動	10～500Hz, 98.1m/s² or 1.5mm P-P, 3 directions for 2 hours each	試験後最大：±2%F.S. ^※1
衝撃	490m/s², 3 directions for 3 times each
圧力サイクル	0～定格圧力、10⁶cycles
耐湿性	40℃, 90～95%RH, 240 hrs.
EMC	EMI：EN55011：2007, A2：2007 Group 1, class B EMS：EN61326-1：2006 Table 2	スイッチ動作圧力試験中最大：±5%F.S. ^※1

※1：圧力表示値、スイッチ出力動作点の各特性変動量

型番リスト

表示件数

型番

ACPG-003

種類

出力方式

配管口の種類

配管ねじの呼び

配管ねじの種類

出力点数

流体の特性

流体の種類

流量の種類

使用温度範囲

(℃)

使用湿度範囲

(%)

電源電圧の種類

電源電圧

(V)

ヒステリシス

(%FS)

表示部

定格圧力

品名

商品詳細

最小発注数量

金具

パネルホルダーセット

パネルホルダーカバー、パネルホルダー、パネルストッパー2個

1個

通常単価(税別) (税込単価)	通常出荷日

1,730円

( 1,903円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ニーズの高い機能に集約しました。
【特長】
・一般空圧機器、半導体後工程に最適。
・大型・高輝度LEDによる高い認識性。
・8種類のスイッチ出力モード。
・非表示モードによる低消費電力化。
