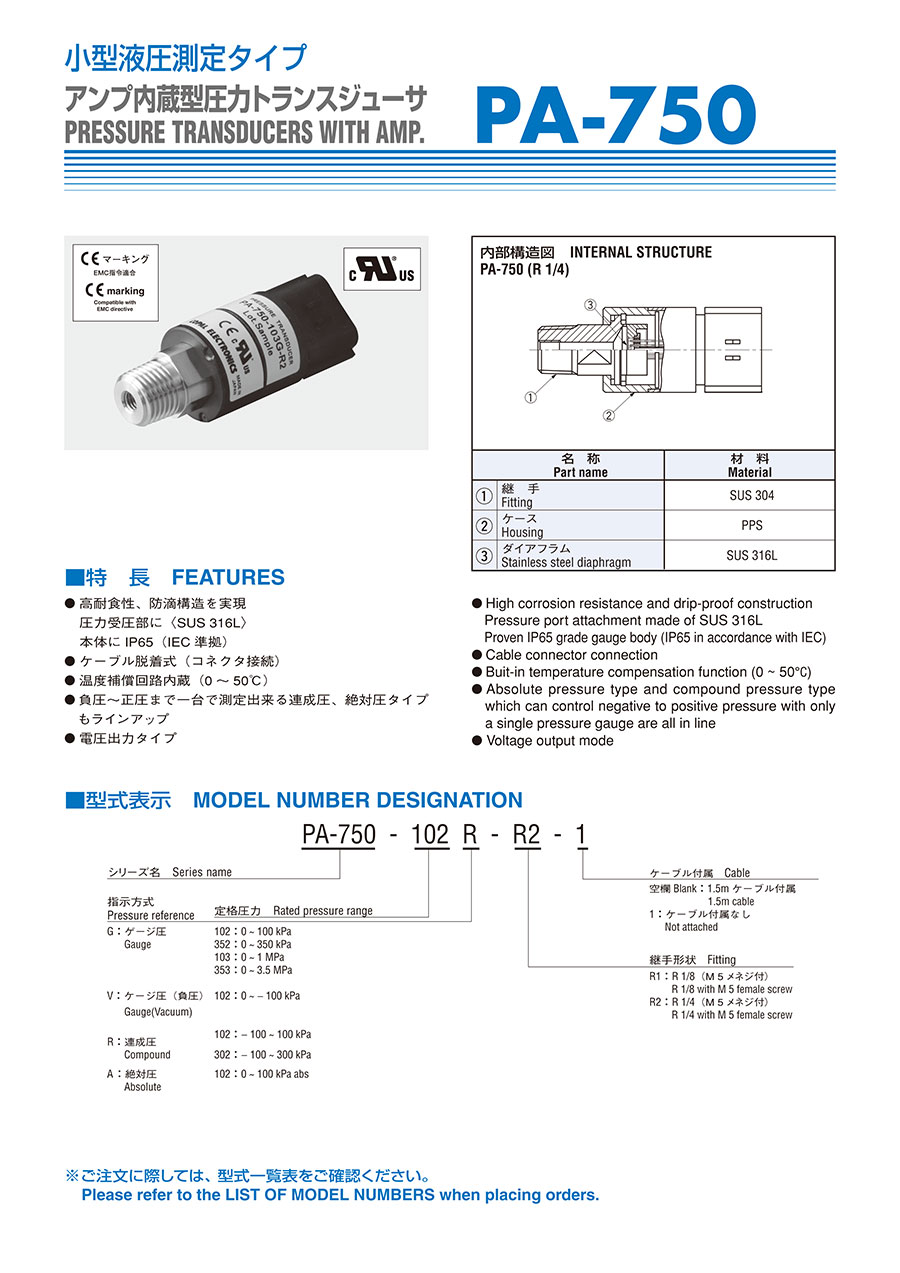

アンプ内蔵型圧力トランスジューサ PA-750
PA-750-353G-R1の仕様・寸法情報
種類
圧力センサ
出力方式
アナログ
配管口の種類
おねじ
配管ねじの呼び
1/8
配管ねじの種類
Rc(R)
本体材質
ステンレス
センサ・モニタ構造
一体形
流体の特性
非腐食性
流体の種類
空気 / 水
圧力の種類
正圧
流量の種類
標準
使用温度範囲(℃)
-20～80
使用湿度範囲(%)
35～85
アナログ出力仕様
電圧
アナログ電圧出力(V)
DC1-5V
電源電圧の種類
DC
表示部
なし
ランプ
なし
取得規格
IEC国際規格
保護等級
IP65
定格圧力
0～3.5MPa
-
-
商品情報
外形図
Unless otherwise specified, tolerance：±0.5（Unit：mm）
継手形状 R1（R1/8）タイプ
継手形状 R2（R1/4）タイプ
製品仕様
型番一覧表
| 継手形状 | 形（指示方式） | |||||
|---|---|---|---|---|---|---|
| ゲージ圧 | 絶対圧 | |||||
| 定格圧力 kPa | 0～+1,000 | 0～+3,500 | -100～+100 | -100～+300 | 0～+100（abs） | |
| R1 | ケーブルあり | PA-750-103G-R1 | PA-750-353G-R1 | PA750-102R-R1 | PA-750-302R-R1 | PA-750-102A-R1 |
| R2 | PA-750-103G-R2 | PA-750-353G-R2 | PA750-102R-R2 | PA-750-302R-R2 | PA-750-102A-R2 | |
製品仕様
- 特記ない場合、周囲温度25±5℃、駆動電圧12VDCで規定します。
| 項目 | |||||||
|---|---|---|---|---|---|---|---|
| PA-750 | |||||||
| 103G | 353G | 102R | 302R | 102A | |||
| 一般仕様 | 形（指示方式） | ゲージ圧 | 絶対圧 | ||||
| 定格圧力／定格圧力範囲（kPa） | 1,000 | 3,500 | -100～+100 | -100～+300 | 100（abs） | ||
| 最大圧力（kPa） | 2,000 | 5,000 | 200 | 600 | 200（abs） | ||
| 破壊圧力（kPa） | 3,000 | 7,000 | 300 | 900 | 300（abs） | ||
| 動作温度（℃） | -20～+80 | ||||||
| 補償温度（℃） | 0～+50 | ||||||
| 動作湿度（%RH） | 35～85（結露ないこと） | ||||||
| 保存温度（℃） | -20～+80（大気圧、湿度65%RH以下） | ||||||
| 適用媒体 | SUS316LおよびSUS304を腐食させない気体及び液体 | ||||||
| 絶縁抵抗（MΩ minimum） | 100（500VDC） | ||||||
| 耐電圧 | 500VAC, 60s（リーク電流1mA以下） | ||||||
| 封入液 | シリコンオイル | ||||||
| 圧力ポート | R1/8、R1/4 | ||||||
| 質量（g） | R2：Approx. 50 | ||||||
| 保護構造 | IP65 | ||||||
| 電源 | 駆動電圧（VDC） | 10.8～30 | |||||
| 消費電流（maximum） | 10mA | ||||||
| アナログ出力 | 出力電圧（V） | 1～5 | |||||
| ゼロ電圧（V） | 1±0.04 | 3±0.04 | 2±0.04 | 1±0.04 | |||
| スパン電圧（V） | 4±0.04 | ||||||
| 出力電流（mA maximum） | 1（負荷抵抗：5kΩ以上） | ||||||
| 直線性／ヒステリシス（%F.S.） | ±0.3 | ||||||
| 温度特性 | ZERO（%F.S./℃） | ±0.05 | |||||
| SPAN（%F.S./℃） | ±0.05 | ||||||
| 応答速度（ms） | Approx. 2 | ||||||
| 分解能 | Approx. 0.004V（Approx. 0.1%F.S.） | ||||||
| 姿勢の影響（ポート横向き→垂直方向）（%F.S.） | ±0.05 | ±0.3 | ±0.1 | ±0.3 | |||
内部構造図
PA-750（R1/4）
| 名称 | 材料 |
|---|---|
| （1）継手 | SUS304 |
| （2）ケース | PPS |
| （3）ダイアフラム | SUS316L |
内部電気回路
| Wire color | Connection |
|---|---|
| Brown | Power（+） |
| Blue | Common |
| White | Output |
商品特長詳細
環境特性
| 試験項目 | 試験方法（条件25±5℃） | 変動量 |
|---|---|---|
| 振動 | 10～500Hz, 1.5mm maximum/98.1m/s2, 3 directions for 2 hours each | アナログ出力（ゼロ電圧、スパン電圧） それぞれ最大1%F.S. |
| 衝撃 | 490m/s2, 3 directions for 3 times each | |
| 圧力サイクル | 0～定格圧力／定格圧力範囲、106cycles | |
| 耐湿性 | 40℃, 90～95%RH, 240hrs. |
詳細情報
基本情報
小型液圧測定タイプ。
【特長】
・高耐食性、防滴構造を実現。
圧力受圧部に
・ケーブル脱着式（コネクタ接続）。
・温度補償回路内蔵（0～50℃）。
・負圧～正圧まで一台で測定出来る連成圧、絶対圧タイプもラインアップ。
・電圧出力タイプ。
