レベリングアジャスタ（おねじ）スタッドカバーつき FHMS-W

カタログ |

通常単価(税別): 16,798円～27,400円

税込単価: 18,478円～30,140円

通常出荷日：18日目

重荷重タイプオールステンレス製レベリングアジャスタ。【特長】・パッドの高さが低くコンパクトな設計が可能...

よく一緒に見られています

鍋屋バイテック

通常出荷日：18 日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

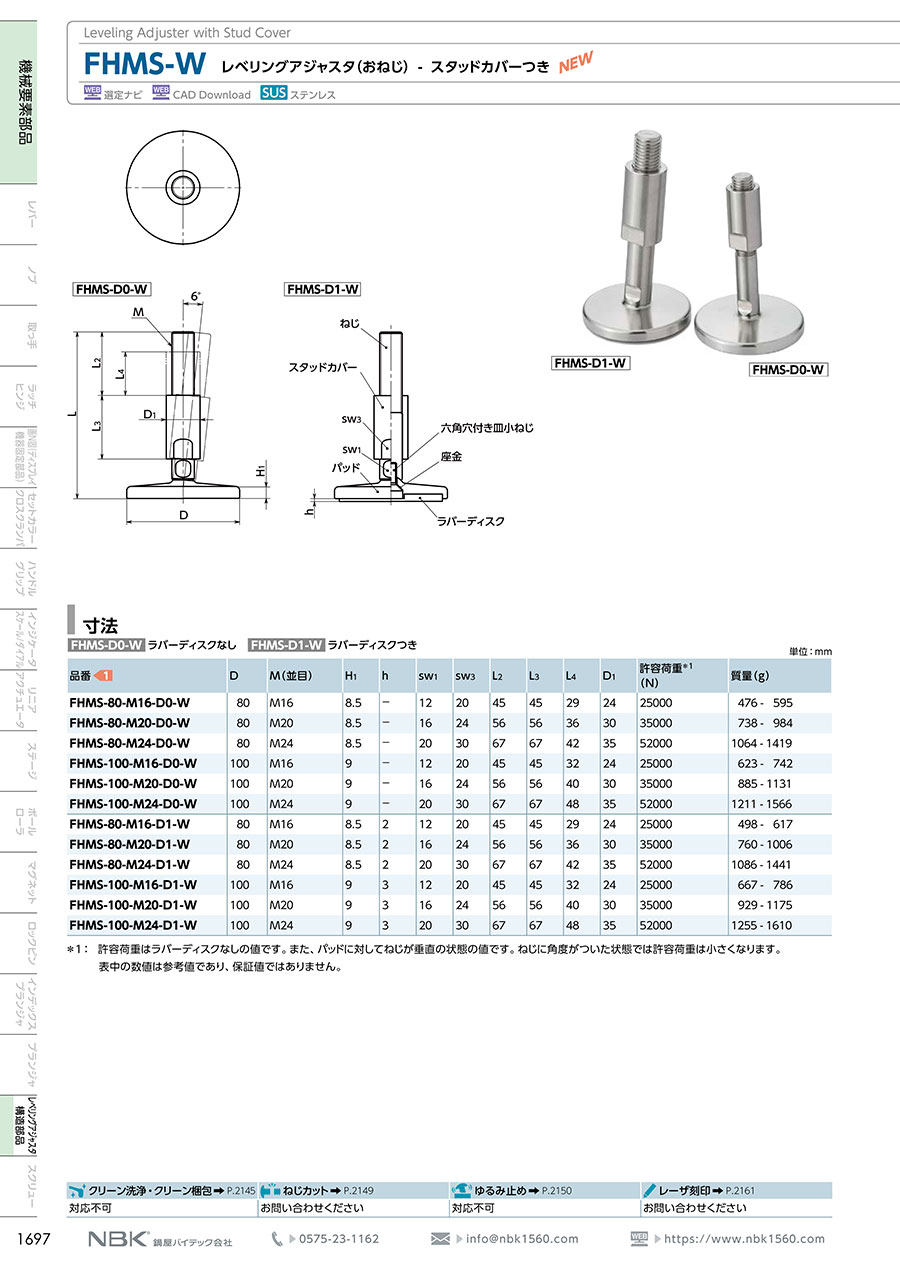

レベリングアジャスタ（おねじ） - スタッドカバーつき FHMS-D0-W／FHMS-D1-Wの仕様について

FHMS-D0-W／FHMS-D1-Wの外観

FHMSの形状図

FHMS-D0-Wの形状図1

FHMS-D0-Wの形状図2

FHMS-D1-Wの形状図1

FHMS-D1-Wの形状図2

FHMS-D0-Wの寸法

（単位：mm）

品番	D	M（並目）	L	H₁	sw₁	sw₃	L₂	L₃	L₄	D₁	許容荷重（N）^*1	質量（g）
FHMS-80-M16-118-D0-W	80	M16	118	8.5	12	20	45	45	29	24	25000	476
FHMS-80-M16-143-D0-W	80	M16	143	8.5	12	20	45	45	29	24	25000	515
FHMS-80-M16-168-D0-W	80	M16	168	8.5	12	20	45	45	29	24	25000	555
FHMS-80-M16-193-D0-W	80	M16	193	8.5	12	20	45	45	29	24	25000	595
FHMS-80-M20-143-D0-W	80	M20	143	8.5	16	24	56	56	36	30	35000	738
FHMS-80-M20-168-D0-W	80	M20	168	8.5	16	24	56	56	36	30	35000	800
FHMS-80-M20-193-D0-W	80	M20	193	8.5	16	24	56	56	36	30	35000	861
FHMS-80-M20-243-D0-W	80	M20	243	8.5	16	24	56	56	36	30	35000	984
FHMS-80-M24-168-D0-W	80	M24	168	8.5	20	30	67	67	42	35	52000	1064
FHMS-80-M24-218-D0-W	80	M24	218	8.5	20	30	67	67	42	35	52000	1241
FHMS-80-M24-268-D0-W	80	M24	268	8.5	20	30	67	67	42	35	52000	1419
FHMS-100-M16-119-D0-W	100	M16	119	9	12	20	45	45	32	24	25000	623
FHMS-100-M16-144-D0-W	100	M16	144	9	12	20	45	45	32	24	25000	662
FHMS-100-M16-169-D0-W	100	M16	169	9	12	20	45	45	32	24	25000	702
FHMS-100-M16-194-D0-W	100	M16	194	9	12	20	45	45	32	24	25000	742
FHMS-100-M20-144-D0-W	100	M20	144	9	16	24	56	56	40	30	35000	885
FHMS-100-M20-169-D0-W	100	M20	169	9	16	24	56	56	40	30	35000	947
FHMS-100-M20-194-D0-W	100	M20	194	9	16	24	56	56	40	30	35000	1008
FHMS-100-M20-244-D0-W	100	M20	244	9	16	24	56	56	40	30	35000	1131
FHMS-100-M24-169-D0-W	100	M24	169	9	20	30	67	67	48	35	52000	1211
FHMS-100-M24-219-D0-W	100	M24	219	9	20	30	67	67	48	35	52000	1388
FHMS-100-M24-269-D0-W	100	M24	269	9	20	30	67	67	48	35	52000	1566

*1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。

FHMS-D1-Wの寸法

品番	D	M（並目）	L	H₁	h	sw₁	sw₃	L₂	L₃	L₄	D₁	許容荷重（N）^*1	質量（g）
FHMS-80-M16-143-D1-W	80	M16	143	8.5	2	12	20	45	45	29	24	25000	537
FHMS-80-M16-118-D1-W	80	M16	118	8.5	2	12	20	45	45	29	24	25000	498
FHMS-80-M16-168-D1-W	80	M16	168	8.5	2	12	20	45	45	29	24	25000	577
FHMS-80-M16-193-D1-W	80	M16	193	8.5	2	12	20	45	45	29	24	25000	617
FHMS-80-M20-168-D1-W	80	M20	168	8.5	2	16	24	56	56	36	30	35000	822
FHMS-80-M20-143-D1-W	80	M20	143	8.5	2	16	24	56	56	36	30	35000	760
FHMS-80-M20-193-D1-W	80	M20	193	8.5	2	16	24	56	56	36	30	35000	883
FHMS-80-M20-243-D1-W	80	M20	243	8.5	2	16	24	56	56	36	30	35000	1006
FHMS-80-M24-168-D1-W	80	M24	168	8.5	2	20	30	67	67	42	35	52000	1086
FHMS-80-M24-218-D1-W	80	M24	218	8.5	2	20	30	67	67	42	35	52000	1263
FHMS-80-M24-268-D1-W	80	M24	268	8.5	2	20	30	67	67	42	35	52000	1441
FHMS-100-M16-119-D1-W	100	M16	119	9	3	12	20	45	45	32	24	25000	667
FHMS-100-M16-144-D1-W	100	M16	144	9	3	12	20	45	45	32	24	25000	706
FHMS-100-M16-169-D1-W	100	M16	169	9	3	12	20	45	45	32	24	25000	746
FHMS-100-M16-194-D1-W	100	M16	194	9	3	12	20	45	45	32	24	25000	786
FHMS-100-M20-169-D1-W	100	M20	169	9	3	16	24	56	56	40	30	35000	991
FHMS-100-M20-144-D1-W	100	M20	144	9	3	16	24	56	56	40	30	35000	929
FHMS-100-M20-244-D1-W	100	M20	244	9	3	16	24	56	56	40	30	35000	1175
FHMS-100-M20-194-D1-W	100	M20	194	9	3	16	24	56	56	40	30	35000	1052
FHMS-100-M24-219-D1-W	100	M24	219	9	3	20	30	67	67	48	35	52000	1432
FHMS-100-M24-169-D1-W	100	M24	169	9	3	20	30	67	67	48	35	52000	1255
FHMS-100-M24-269-D1-W	100	M24	269	9	3	20	30	67	67	48	35	52000	1610

*1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。

材質・仕上げ

-	FHMS-D0-W	FHMS-D1-W
ねじ	SUS303	SUS303
パッド	SUS304	SUS304
六角穴付き皿小ねじ	SUS304	SUS304
座金	ポリウレタン	ポリウレタン
スタッドカバー	SUS303	SUS303
ラバーディスク	-	NBR（黒）硬度ショアA70
