GigE Visionカメラ BGシリーズ

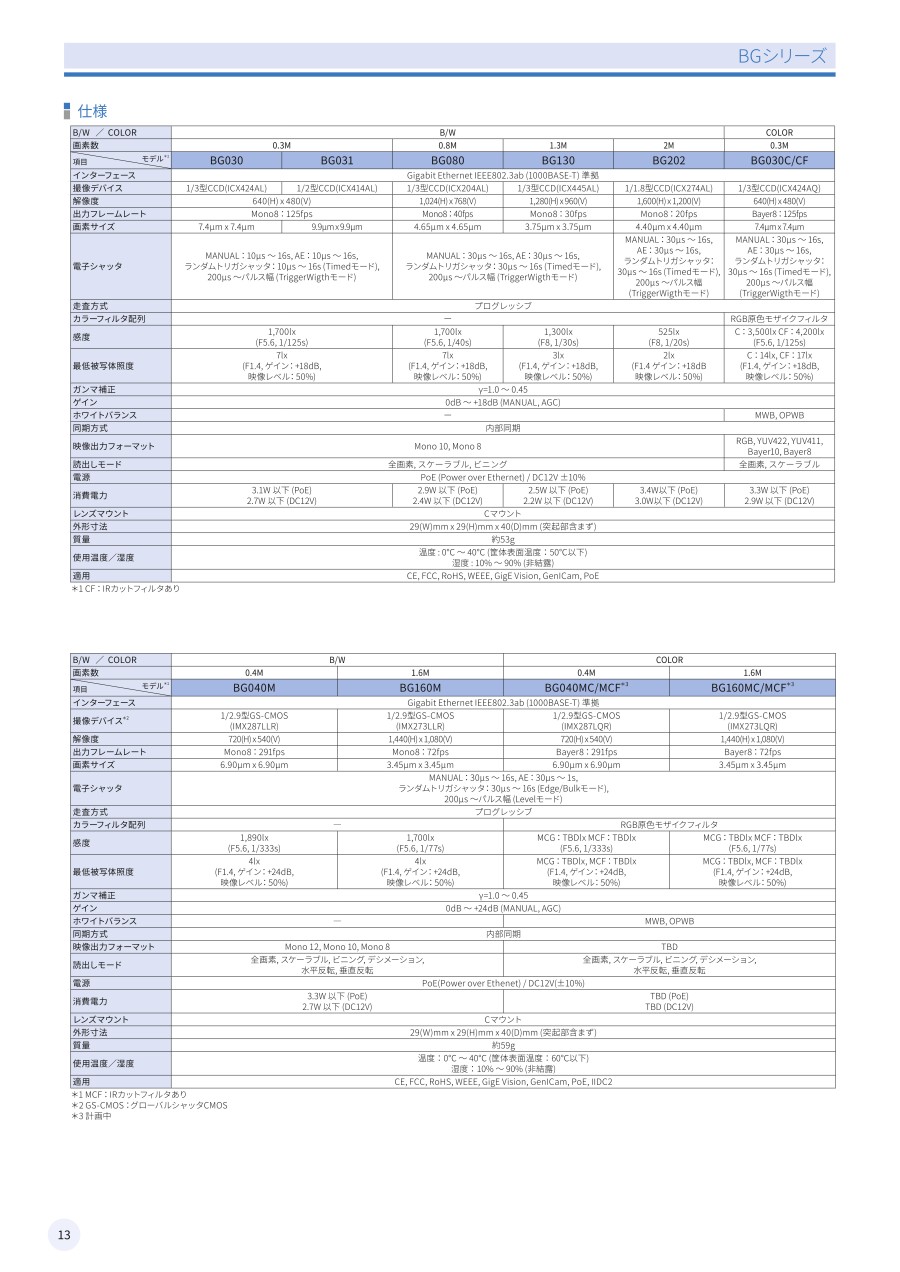

Gig-Eカメラ（BG series）の仕様

USB3.0カメラ（BU series）の外観

白黒カメラの詳細仕様

カラーカメラの詳細仕様

• ※ その他の型番についてはカタログをご参照ください。

• 高速フレームレート：CMOSカメラを中心に、高解像度、高速フレームレートを実現。
• Gigabit Ethernet インターフェース（電源供給型）：映像出力及びカメラ制御はGigabit Ethernetインターフェース規格IEEE802.3abを介して行う。データ転送を1Gbps（最大）で行い、非圧縮の出力画像を高速フレームレートで出力可能。また、IEEE802.3af準拠のPower over Ethernet（PoE）に対応しているため、ケーブル1本でカメラの電源を供給することが可能。
• GigE Vision® Ver1.2 準拠：国際的工業用カメラ規格であるGigE Vision Camera Interface Standard for Machine Vision Ver1.2に準拠。
• GenICam Ver2.3 準拠：国際的工業用カメラ規格であるGenICam Generic Interface for Cameras Ver 2.3に準拠しているため、カメラ制御を容易に行うことが可能。
• スケーラブル機能：映像出力範囲を任意に指定することが可能。垂直方向の出力範囲を制限することにより、更なる高速読み出しが可能になる。また水平方向の出力範囲を制限することにより、Gigabit Ethernet転送線路の占有帯域を軽減できる。
• カラープロセス内蔵（BG030C／BG030CF／BG130C／BG130CF／BG202C／BG202CF）：RGB、YUV 4:2:2、YUV 4:1:1、Bayerの出力モードを有する。
• カラープロセス内蔵（BG205MC-CS／BG205MCF-CS）：Bayerの出力モードにおいてもホワイトバランス機能が利用可能。
• 全画素読み出し：全画素独立読み出し方式により、1回のフレーム処理にて全画素を読み出す。シャッタ動作時でも全画素読み出し可能なフルフレームシャッタを搭載。
• グローバル電子シャッタ（BG205M-CS／BG205MC-CS／BG205MCF-CS／BG302LMG／BG505LMG）：CCDイメージセンサと同様なグローバル電子シャッタ採用により、動きの早い被写体でもブレの少ない鮮明な撮像が可能。
• 正方格子配列：画素が正方格子状に配列されているため、画像処理における演算処理を容易にすることができる。
• ランダムトリガシャッタ機能：外部トリガ信号と同期して露光を開始するランダムトリガシャッタを装備しているので、高速移動物体を定位置に捕らえ、正確な画像処理が可能。
