USB3 Visionカメラ DUシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 325,147円～544,777円特別価格
- 税込単価
- 357,662円～599,255円特別価格
【特長】・TELIオリジナル新開発IPコア採用で超高速応答を実現・電源供給はU...
詳細情報を確認する商品情報

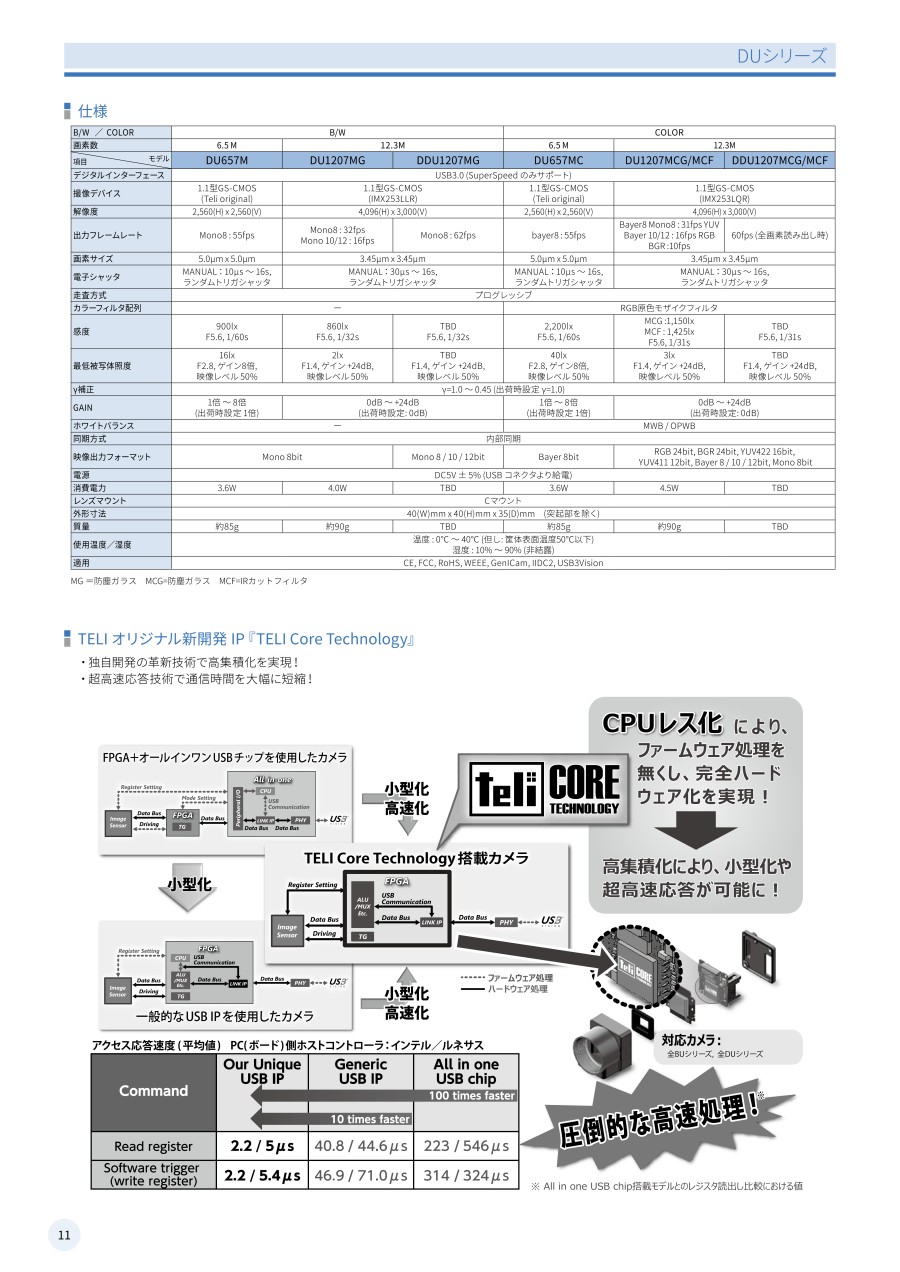

USB3.0カメラ（DU series）の仕様
USB3.0カメラ（DU series）の外観
白黒カメラの詳細仕様
| 型名 | DU657M | DU1207MG |
|---|---|---|
| 撮像素子 | CMOS イメージセンサ | |
| 有効画素数 | 6.5M画素 2,560（H）×2,560（V） | 12.3M画素 4,096（H）×3,000（V） |
| 撮像面積 | 12.8mm（H）×12.8mm（V）（1.1型相当） | 14.19mm（H）×10.34mm（V）（1.1型相当） |
| 画素サイズ | 5.0μm×5.0μm（正方画素） | 3.45μm×3.45μm（正方画素） |
| ガラス／フィルター | - | 防塵ガラス |
| 映像出力 | USB3.0（SuperSpeedのみサポート） | |
| プロトコル | USB3 Vision | |
| 走査方式 | プログレッシブ | |
| 電子シャッタ方式 | グローバルシャッタ | |
| ビデオフォーマット | Mono 8bit | Mono 12bit／10bit／8bit |
| フレームレート | 最大55fps（全画素） | 最大32fps（全画素） |
| アスペクト比 | 1 : 1 | 4 : 3 |
| 被写体照度 | 標準：900 lx, F5.6,1/60s 最低：16 lx, F2.8（ゲイン：8倍, 約50%映像出力） | 標準：860 lx, F5.6, 1/32s 最低：2 lx, F1.4（ゲイン：+24dB, 約50%映像出力） |
| ゲイン | 1～8倍（出荷設定 1倍） | 0～+24dB（出荷設定 0dB） |
| ガンマ | γ＝1.0～0.45（出荷設定 γ＝1.0） | |
| トリガ入力 | Low：0～0.5V, High：2.0～24.0V 正／負極性切換（出荷設定：負極性）, パルス幅：最小10μs | Low：0～0.5V, High：2.0～24.0V 正／負極性切換（出荷設定：負極性）, パルス幅：最小50μs |
| 電源 | DC5V±5%（USBコネクタより給電） | |
| 消費電力 | 3.6W以下 | 4.0W以下 |
| レンズマウント | Cマウント | |
| 光軸精度 | X＝±25μm, Y＝±25μm, θ＝±0.07° | |
| 外形寸法 | 40mm（W）×40mm（H）×35mm（D）（マウント、突起物を含まず） | |
| 質量 | 約85g | 約90g |
| 各種規格 | CE, FCC, WEEE, GenICam, IIDC2 | |
カラーカメラの詳細仕様
| 型名 | DU657MC | DU1207MCG | DU1207MCF |
|---|---|---|---|
| 撮像素子 | CMOS イメージセンサ | ||
| 有効画素数 | 6.5M画素 2,560（H）×2,560（V） | 12.3M画素 4,096（H）×3,000（V） | |
| 撮像面積 | 12.8mm（H）×12.8mm（V） （1.1型相当） | 14.19mm（H）×10.34mm（V） （1.1型相当） | |
| 画素サイズ | 5.0μm×5.0μm（正方画素） | 3.45μm×3.45μm（正方画素） | |
| カラーフィルター | RGB原色モザイク | ||
| ガラス／フィルター | - | 防塵ガラス付き | IRカットフィルター付き |
| 映像出力 | USB3.0（SuperSpeedのみサポート） | ||
| プロトコル | USB3 Vision | ||
| 走査方式 | プログレッシブ | ||
| 電子シャッタ方式 | グローバルシャッタ | ||
| ビデオフォーマット | Bayer 8bit | RGB 24bit, BGR 24bit, YUV422 16bit, YUV411 12bit, Bayer 12bit／10bit／8bit, Mono 8bit | |
| フレームレート | 最大55fps （全画素） | 最大31fps（全画素） | |
| アスペクト比 | 1 : 1 | 4 : 3 | |
| 被写体照度 | 標準：2,200 lx, F5.6, 1/60s 最低：40 lx, F2.8（ゲイン：8倍, 約50%映像出力） | 標準：1,150 lx, F5.6, 1/31s 最低：3 lx, F1.4（ゲイン：+24dB, 約50%映像出力） | 標準：1,425 lx, F5.6, 1/31s 最低：3 lx, F1.4（ゲイン：+24dB, 約50%映像出力） |
| ゲイン | 1～8倍（出荷設定 1倍） | MANUAL／AGC（制御範囲 0～+24dB（出荷設定 0dB）） | |
| ホワイトバランス | マニュアルホワイトバランス／ワンプッシュホワイトバランス | ||
| ガンマ | γ＝1.0～0.45（出荷設定 γ＝1.0） | ||
| トリガ入力 | Low：0～0.5V, High：2.0～24.0V 正／負極性切換（出荷設定：負極性）, パルス幅：最小10μs | Low：0～0.5V, High：2.0～24.0V 正／負極性切換（出荷設定：負極性）, パルス幅：最小50μs | |
| 電源 | DC5V±5%（USBコネクタより給電） | ||
| 消費電力 | 3.6W以下 | 4.5W以下 | |
| レンズマウント | Cマウント | ||
| 光軸精度 | X＝±25μm, Y＝±25μm, θ＝±0.07° | ||
| 外形寸法 | 40mm（W）×40mm（H）×35mm（D）（マウント、突起物を含まず） | ||
| 質量 | 約85g | 約90g | |
| 各種規格 | CE, FCC, WEEE, GenICam, IIDC2 | ||
- TELIオリジナル新開発IPコア搭載：超高速応答技術を搭載した東芝テリー独自開発のIPコア採用により、通信時間の大幅な短縮を実現。
- 高速フレームレート：東芝テリー独自開発の高精細高速CMOSイメージセンサにより、DU657M／DU657MCは55fpsの高速フレームレートを実現。また、Sony製最新イメージセンサIMX253を採用したDU1207MGは32fps、DU1207MCG／DU1207MCFは31fpsの高速フレームレートを実現。
- グローバル電子シャッタ：CCDイメージセンサと同様なグローバル電子シャッタ採用により、動きの早い被写体でもブレの少ない鮮明な撮像が可能。
- 高品質、高信頼性の生産設備による調整：光軸調整—DUシリーズは、光軸精度を極限までに高めるため、生産設備に自動光軸調整を導入。自動調整—安定した品質を保つため、カメラの調整および検査は、人の手を介することなく行っている。
- USB3.0 インターフェース：映像出力及びカメラ制御はUSB3.0インターフェースを介して行う。データ転送を5Gbps（最大）で行い、非圧縮の出力画像を高速フレームレートで出力可能。
- USB3 Vision準拠：国際的工業用カメラ規格であるUSB3 Visionに準拠。
- GenICam Ver2.3 準拠：国際的工業用カメラ規格であるGenICam Generic Interface for Cameras Ver 2.3に準拠しているため、カメラ制御を容易に行うことが可能。
- IIDC2 Digital Camera Control Specification 準拠：国際的工業用カメラ規格であるIIDC2 Digital Camera Control Specificationに準拠しているため、カメラ制御を容易に行うことが可能。
- e-CON規格コネクタ採用：センサーコネクタの業界標準であるe-CON規格コネクタの採用により、専工具が不要となり、容易にケーブルの製作ができる。
- スケーラブル機能：映像出力範囲を任意に指定することが可能。垂直方向の出力範囲を制限することにより、更なる高速読み出しが可能になる。また水平方向の出力範囲を制限することにより、USB転送線路の占有帯域を軽減できる。
- カラープロセス内蔵(DU657MC／DU1207MCG／DU1207MCF)：Bayerの出力モードにおいてもホワイトバランス機能が利用可能。
- 正方格子配列：画素が正方格子状に配列されているため、画像処理における演算処理を容易にすることが可能。
- ランダムトリガシャッタ機能：外部トリガ信号と同期して露光を開始するランダムトリガシャッタを装備しているので、高速移動物体を定位置に捕らえ、正確な画像処理が可能。
開発秘話
国内に限らずグローバル市場のニーズにも対応したラインアップ豊富なカメラシリーズを開発しております。
低コストなカメラ開発を進める中、従来では外付けCPU、そしてFPGA内蔵CPUへと移行しコストダウン化を進めていましたが、更にCPUレス化によりすべての処理をハードウェア化することを決断。
当初は苦労も多かったですが、努力の結果コスト低減はもちろんのこと、CPUレスにより、例えばソフトウェアトリガ撮影では従来カメラ比で100倍もの高速応答速度を実現することが出来ました。
そしてCPUを無くすことにより基板の実装面積も減らすことが出来、小型化・軽量化にも繋がり、他社にはない特長のあるカメラの開発に成功しました。
詳細情報
基本情報
【特長】
・TELIオリジナル新開発IPコア採用で超高速応答を実現
・電源供給はUSBケーブルから
・e-CONコネクタ採用
・SDKはTELIオリジナル（TeliCamSDK）を準備（無料ダウンロード可）
・イベント通知機能によりカメラのステータス情報を通知
・バス同期モードにより複数台のカメラの露光を完全同期
・バルクトリガモードにより一回のトリガ入力で複数枚の画像を出力可能
・シーケンシャルシャッタモードにより異なる撮像条件を設定、出力可能
・イメージバッファによりホストPCから任意のタイミングで映像データの読み出しが可能
・スケーラブルモード及びビニングモードにより、さらに高速な読み出しが可能
・BERT機能により接続ケーブルなどの通信品質を測定可能
・Sony製 超高画質CMOSセンサ搭載
・12.3M（IMX253）1.1型：30fps／4,096（H）×3,000（v）画素
・8.8M（IMX255）1.0型：40fps／4,096（H）×2,160（v）画素
・グローバルシャッタ方式
・Pixel size：3.45（H）×3.45（v）μm
・ソフトウェア開発キット"TeliCamSDK"に対応（無償）
