横押し型トグルクランプ TPBS
- 通常単価(税別)
- 1,997円
- 税込単価
- 2,197円
＜特徴＞●ほとんどの機種のカシメ（支持）ピンにステンレスを採用し、長期の使用に...
詳細情報を確認する
TPBS51Fの仕様・寸法情報
種類
横押し型
装着方法
フランジベース
クランプボルトサイズ
M10
締圧力(N)
1600
本体材質
スチール
クランプ部材質
スチール
アーム高さ H(mm)
21.5
アーム長さ L(mm)
75.2
全長(mm)
194
トラスココード
409-4476
商品情報
外形図
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | ストローク（mm） | ハンドル操作角度 |
|---|---|---|---|---|---|
| TPBS51F | フランジ | 468 | 1.6 | 11 | 45° |

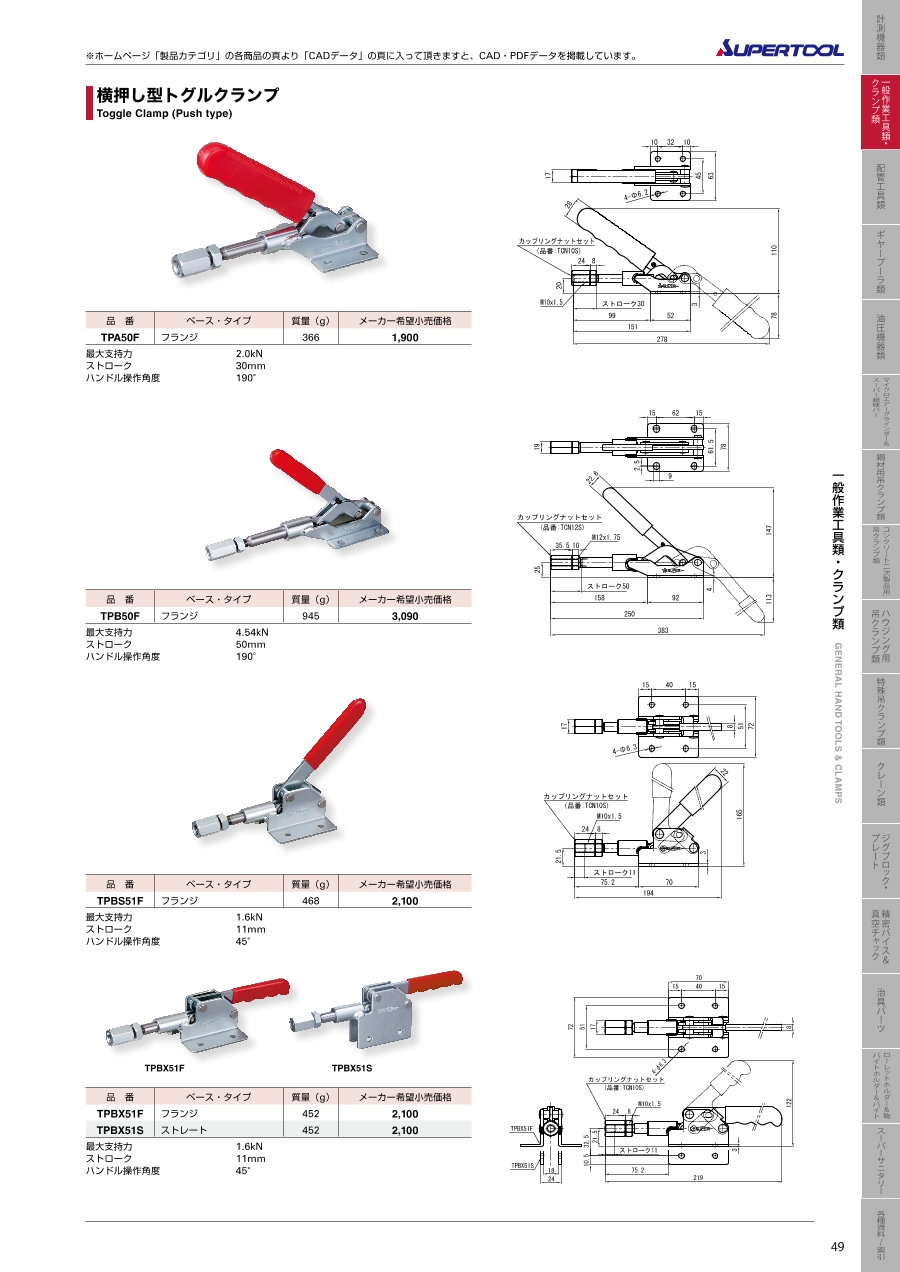

カタログ
類似品類似品をすべて見る
商品担当おすすめ
横押し型トグルクランプ TPBSの型番TPBS51Fのページです。
型番TPBS51Fに関する仕様情報を記載しております。
横押し型トグルクランプ TPBSのレビュー
生産設備付帯部品として使用
4
4.02020/04/28
溶接治具機構部品（クランプ用途）としてワークの形状や実装環境（スペース）により同スーパーツール製下方押えタイプ型番：TD...もっと読む
0人が参考にしています。
