横押し型トグルクランプ TPBM
- 通常単価(税別)
- 3,080円～3,360円
- 税込単価
- 3,388円～3,696円
通常出荷日：1日目
＜特徴＞●ほとんどの機種のカシメ（支持）ピンにステンレスを採用し、長期の使用に対応しています。＜用途＞...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | ストローク（mm） | ハンドル操作角度 |
|---|---|---|---|---|---|
| TPBM51F | フランジ | 1270 | 2.95 | 23 | 45° |
| TPBM51S | ストレート | 1270 | 2.95 | 23 | 45° |
詳細情報
基本情報
＜特徴＞
●ほとんどの機種のカシメ（支持）ピンにステンレスを採用し、長期の使用に対応しています。
＜用途＞
●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。
・クランプボルトサイズ：M12
・締圧力：2950N
・アーム長さ：117mm
・全長：319mm

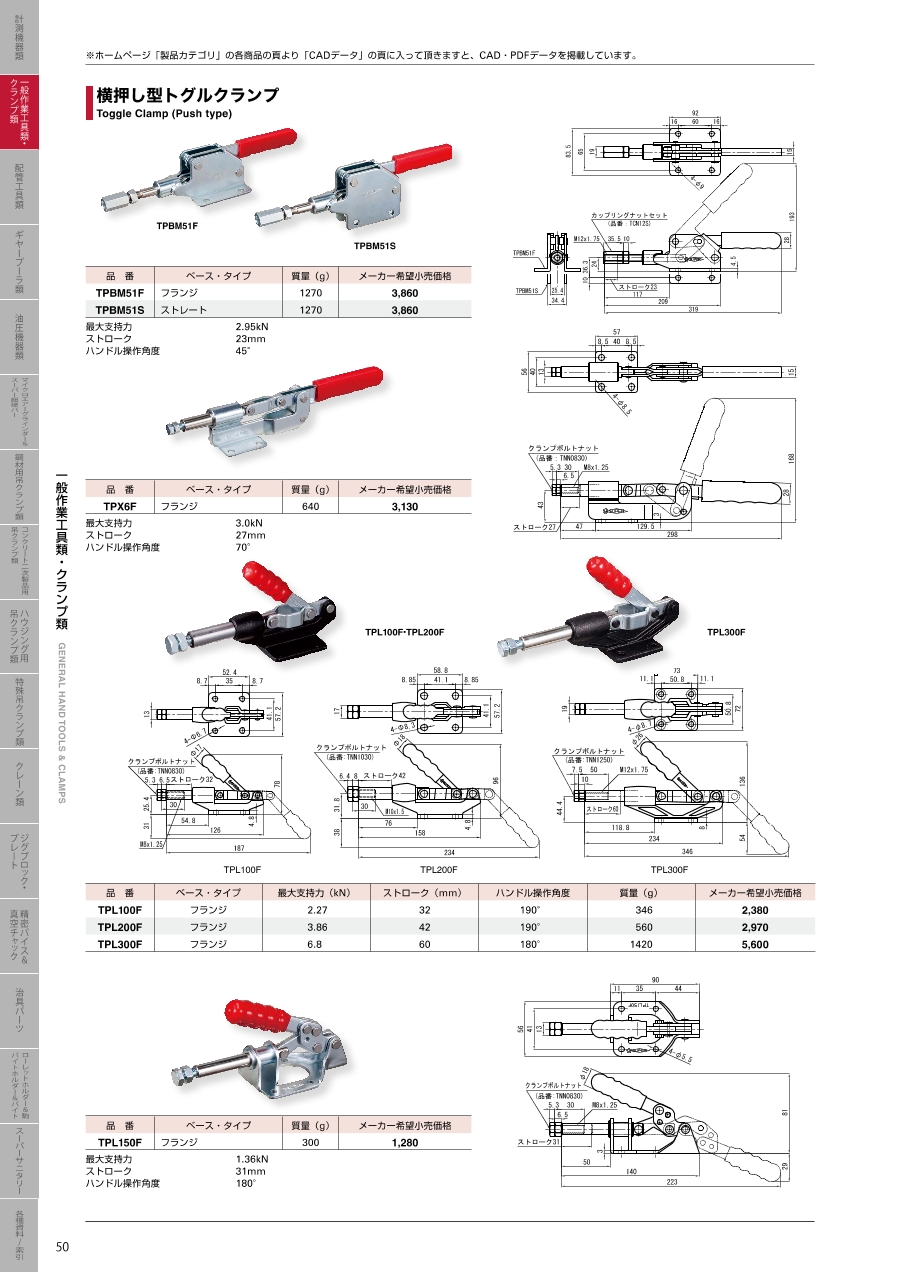

カタログ
