下方押え型トグルクランプ（水平ハンドル式） TDH
- 通常単価(税別)
- 818円～1,689円
- 税込単価
- 900円～1,858円
【特長】・スーパーツールでは、下方押え型（水平ハンドル式・垂直ハンドル式）、横...
詳細情報を確認する
商品情報

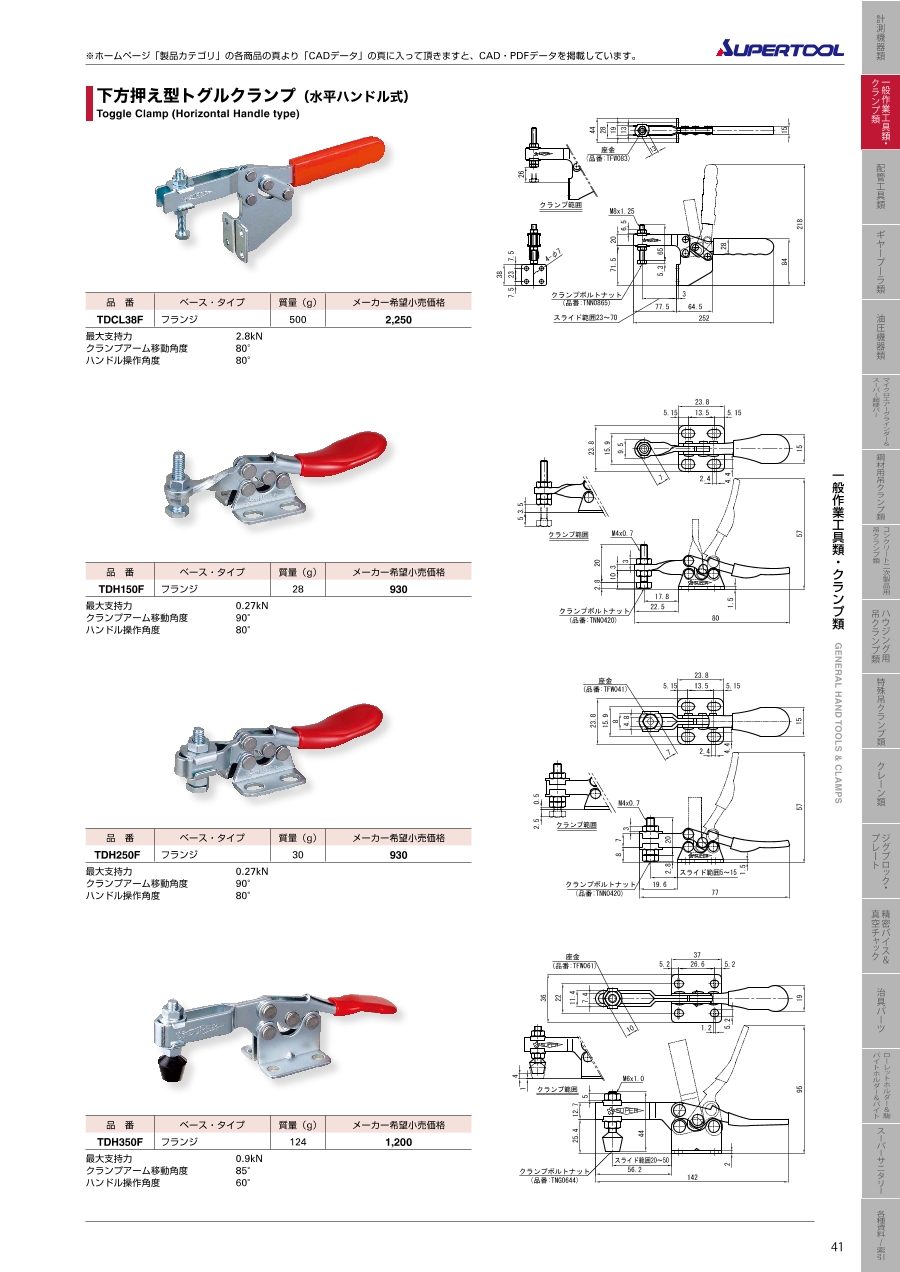

外形図
TDH150F
TDH250F
TDH350F
TDH450F
TDH550F
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | クランプアーム移動角度 | ハンドル操作角度 |
|---|---|---|---|---|---|
| TDH150F | フランジ | 28 | 0.27 | 90° | 80° |
| TDH250F | フランジ | 30 | 0.27 | 90° | 80° |
| TDH350F | フランジ | 124 | 0.9 | 85° | 60° |
| TDH450F | フランジ | 252 | 2.27 | 90° | 65° |
| TDH550 | フランジ | 655 | 3.4 | 85° | 50° |
詳細情報
基本情報
【特長】
・スーパーツールでは、下方押え型（水平ハンドル式・垂直ハンドル式）、横押し型、押し引き兼用型、引き止め専用型をラインアップしました。
・検査治具をはじめ、溶接治具、その他組立治具、加工治具に最適です。
・殆どの機種の支持ピンはステンレスを採用しており、長期の使用に対応いたしました。
・下方押えクランプの場合、クランプボルトがクランプアームの支持ピンに一番近い位置で最大の力量となります。
・よってクランプアームの先端に行くほど力量は小さくなります。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
