下方押え型トグルクランプ（水平ハンドル式） TDB/TDD
- 通常単価(税別)
- 1,429円～4,597円
- 税込単価
- 1,572円～5,057円
【特長】・スーパーツールでは、下方押え型（水平ハンドル式・垂直ハンドル式）、横...
詳細情報を確認する
商品情報
外形図
TDBS38F/TDBS38S/STDBS38F
TDBL38F/TDBL38S/STDBL38F
TDD38F/TDD38S
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | クランプアーム移動角度 | ハンドル操作角度 |
|---|---|---|---|---|---|
| TDBS38F | フランジ | 222 | 2.5 | 75° | 70° |
| TDBS38S | ストレート | 222 | 2.5 | 75° | 70° |
| STDBS38F | フランジ・ステンレス製 | 222 | 2.5 | 75° | 70° |
| TDBL38F | フランジ | 447 | 2.8 | 80° | 80° |
| TDBL38S | ストレート | 447 | 2.8 | 80° | 80° |
| STDBL38F | フランジ・ステンレス製 | 447 | 2.8 | 80° | 80° |
| TDD38F | フランジ | 705 | 5.0 | 65° | 85° |
| TDD38S | ストレート | 705 | 5.0 | 65° | 85° |
詳細情報
基本情報
【特長】
・スーパーツールでは、下方押え型（水平ハンドル式・垂直ハンドル式）、横押し型、押し引き兼用型、引き止め専用型をラインアップしました。
・検査治具をはじめ、溶接治具、その他組立治具、加工治具に最適です。
・殆どの機種の支持ピンはステンレスを採用しており、長期の使用に対応いたしました。
・下方押えクランプの場合、クランプボルトがクランプアームの支持ピンに一番近い位置で最大の力量となります。
・よってクランプアームの先端に行くほど力量は小さくなります。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

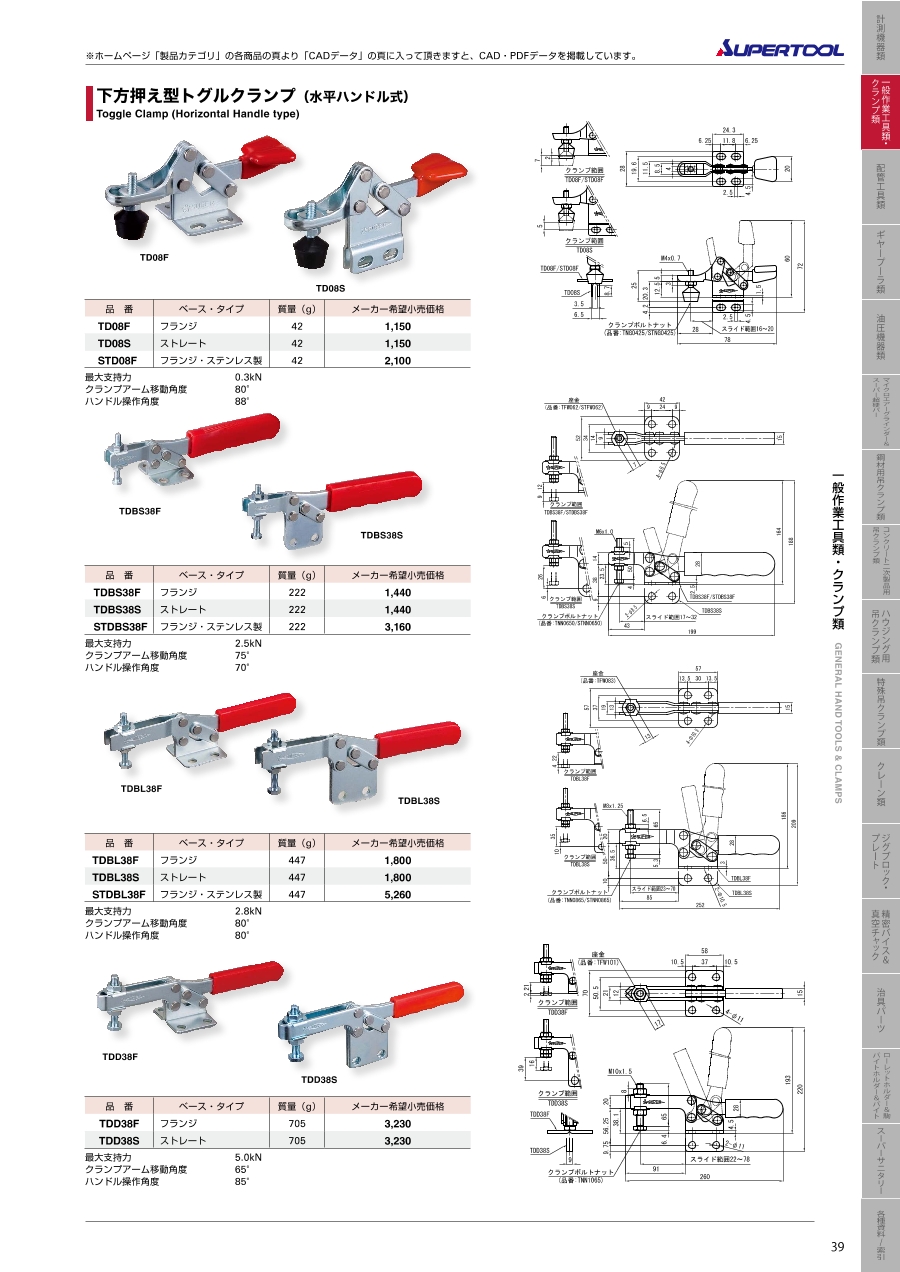

カタログ
