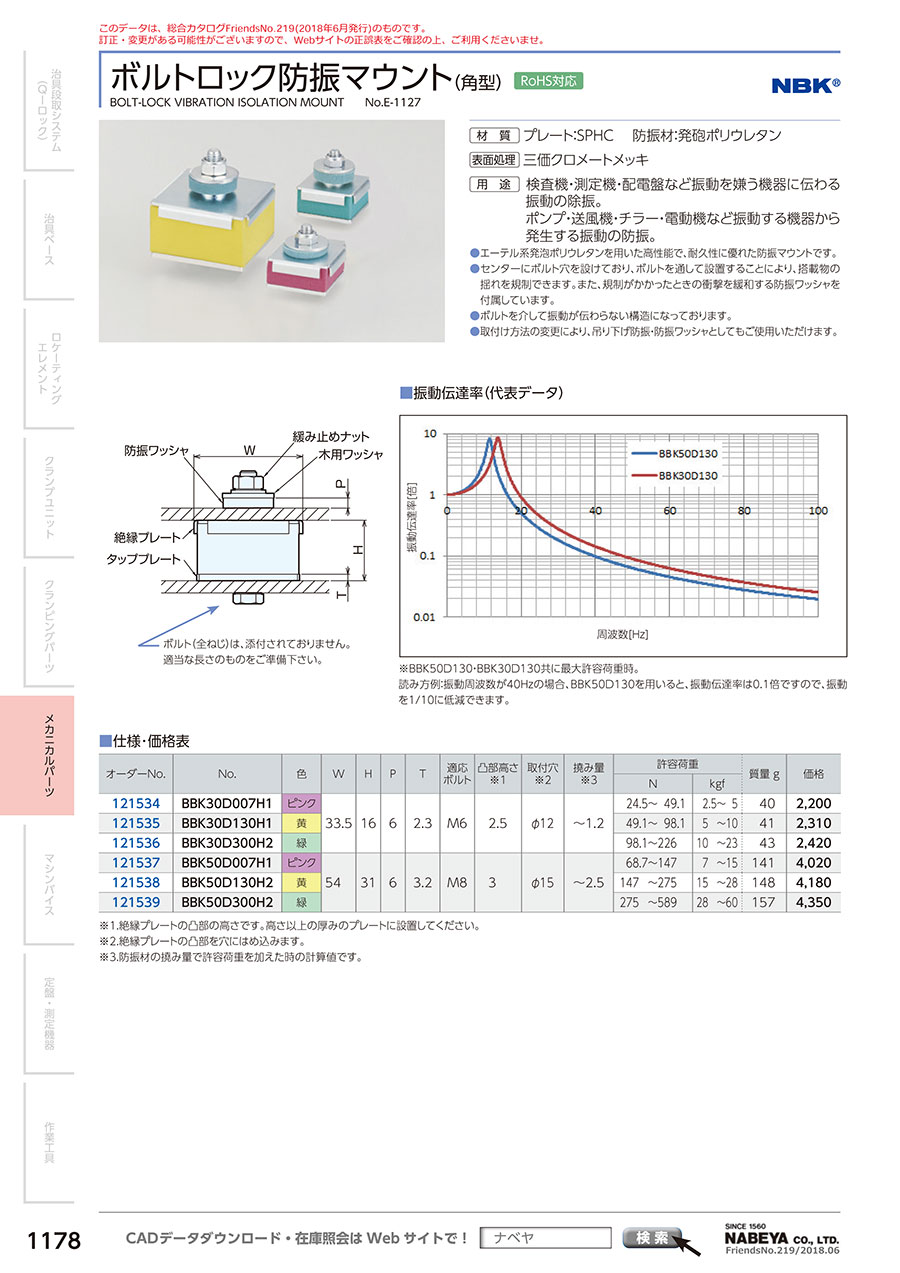

ボルトロック防振マウント（角型）

外形図

製品仕様

• 材質（プレート）：SPHC
• 材質（防振材）：発泡ポリウレタン
• 表面処理：三価クロメートメッキ

※ボルト（全ねじ）は、添付されておりません。適当な長さのものをご準備下さい。

単位：mm

• ※1 絶縁プレートの凸部の高さです。高さ以上の厚みのプレートに設置してください。
• ※2 絶縁プレートの凸部を穴にはめ込みます。
• ※3 防振材の撓み量で許容荷重を加えた時の計算値です。

商品特長詳細

振動伝達率

振動伝達率（代表データ）

※BBK50D130・BBK30D130共に最大許容荷重時。
読み方例：振動周波数が40Hzの場合、BBK50D130を用いると、振動伝達率は0.1倍なので、振動を1/10に低減できる。

実施例

• 目的：圧縮機ユニットの防振対策。
• 対策：コンプレッサとベースの間にボルトロック防振マウントを4個設置。
• 結果：圧縮機ユニットに伝わるコンプレッサの振動を減らすことができた。（下のグラフはベース上で測定した鉛直方向の振動加速度）

取付けイメージ図

圧縮機ユニット、防振対策前

圧縮機ユニット、防振対策後

注意・禁止事項

使用上のご注意

• ※ 振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
• ※ 防振ワッシャは隙間がなくなった位置に合わせます。締めこむと硬くなり、減衰性能が悪化します。
• ※ 緩み止めナットを付属しておりますが、振動でずれる可能性がある場合にはダブルナットで固定してください。
