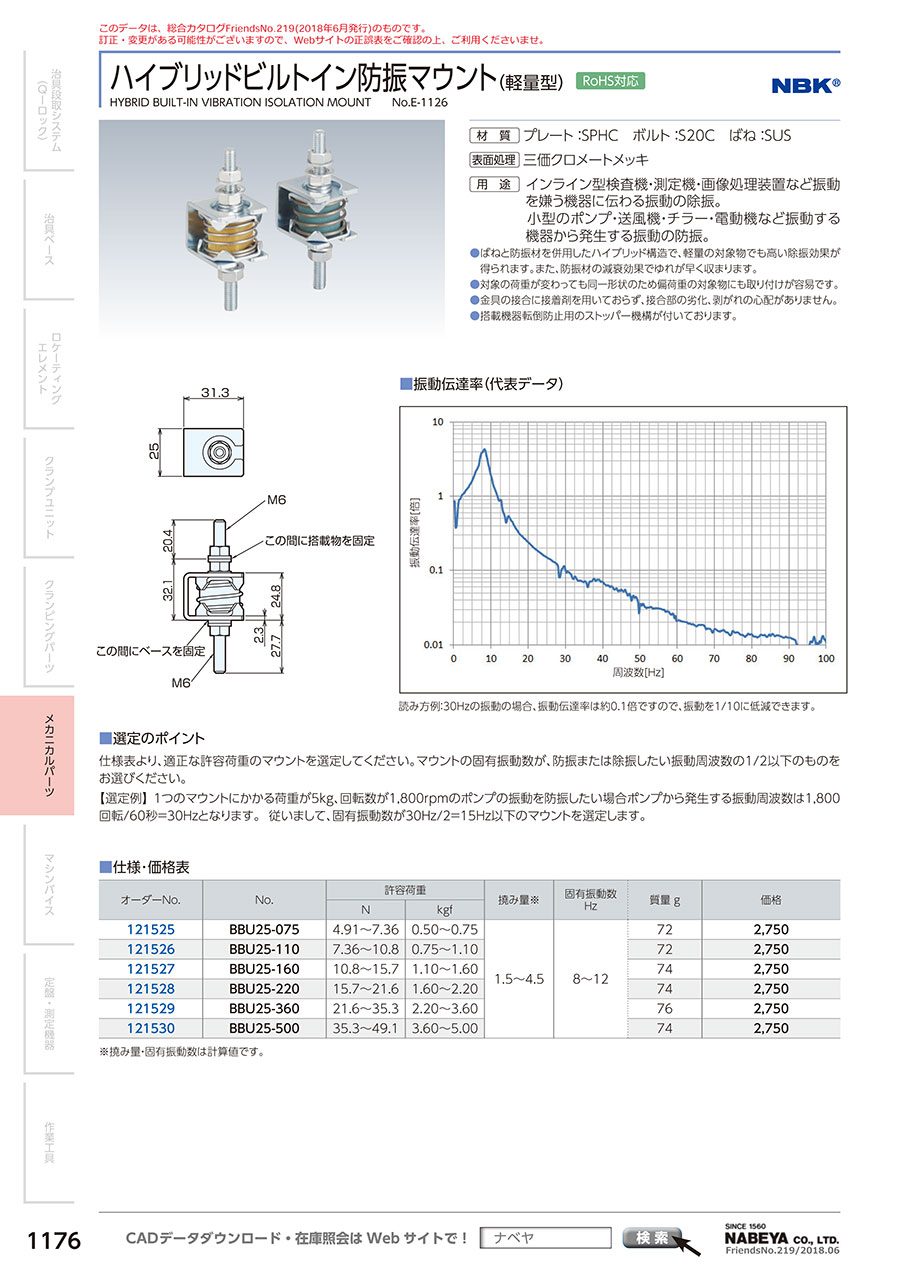

ハイブリッドビルトイン防振マウント（軽量型）

外形図

単位：mm

製品仕様

• 材質（プレート）：SPHC
• 材質（ボルト）：S20C
• 材質（ばね）：SUS
• 表面処理：三価クロメートメッキ

※撓み量・固有振動数は計算値です。

商品特長詳細

振動伝達率

振動伝達率（代表データ）

読み方例：30Hzの振動の場合、振動伝達率は約0.1倍なので、振動を1/10に低減できる。

実施例

• 目的：インライン型電子天秤の除振対策。
• 対策：ベースと電子天秤取り付け板の間に、ハイブリッドビルトイン防振マウントを4個設置。
• 結果：インライン型電子天秤に与える振動を除振することができた。

取り付けイメージ図

床の振動

電子天秤取り付け板上の床の振動

選定手順・ポイント

選定サポート情報

• 仕様表より、適正な許容荷重のマウントを選定する。マウントの固有振動数が、防振または除振したい振動周波数の1/2以下のものを選ぶ。
• 選定例：1つのマウントにかかる荷重が5kg、回転数が1,800rpmのポンプの振動を防振したい場合ポンプから発生する振動周波数は1,800回転／60秒=30Hzとなる。従って、固有振動数が30Hz／2=15Hz以下のマウントを選定する。

注意・禁止事項

使用上のご注意

• 振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
• 鉛直・圧縮方向に荷重がかかるよう設置してください。搭載物が軽すぎたり、引っ張り荷重がかかるとストッパーに接触し、防振効果が得られません。
• ストッパー機構は転倒のリスク低減を目的としており、安全を保障するものではございません。事故や損害の補償は負いません。
