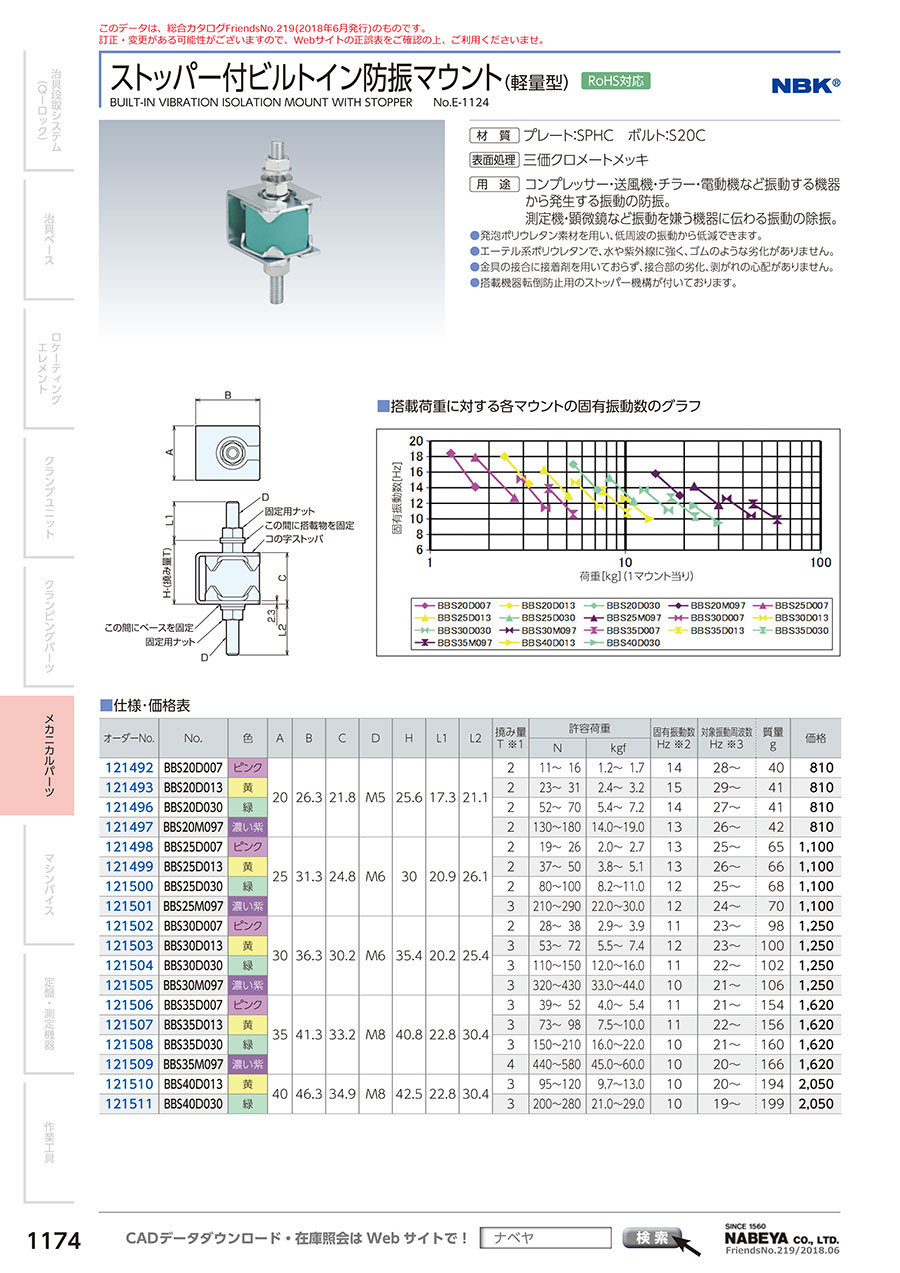

ストッパー付ビルトイン防振マウント（軽量型）

外形図

単位：mm

製品仕様

単位：mm

• ※1 固有振動数は最大の許容荷重を加えた時の計算値です。
• ※2 対象振動周波数は除振・防振の対象となる振動周波数です。最大の許容荷重を加えた時に鉛直方向の振動が、1/2～1/3に低減される周波数を基準にしています。
• ※3 防振材撓み量は、最大の許容荷重を加えた時の計算値です。

商品特長詳細

搭載荷重に対する各マウントの固有振動数

搭載荷重に対する各マウントの固有振動数のグラフ

実施例

取り付けイメージ図

• 目的：コンプレッサの防振対策。
• 対策：コンプレッサとベースの間にストッパー付きビルトイン防振マウントBBS35D013を4個設置。
• 結果：ベース伝わるコンプレッサの振動を減らすことができた。（下記対策後のグラフはベース上で測定した鉛直方向の振動加速度）

コンプレッサの防振対策前

コンプレッサの防振対策後

選定手順・ポイント

選定サポート情報

• 搭載荷重に対するマウントの固有振動数のグラフより、マウントの固有振動数が防振または除振したい振動周波数1/2以下のものを選ぶ。
• 【選定例】1つのマウントにかかる荷重が5kg、回転数が1,800rpmのポンプの振動を防振したい場合。 ポンプから発生する振動数は1,800回転／60秒=30Hzとなる。従って、固有振動数が30Hz／2=15Hz以下のマウントを選定する。 このケースではBBS25D013（5kg搭載時の固有振動数13Hz）または、BBS35D007（5kg搭載時の固有振動数11Hz）が相当する。

注意・禁止事項

使用上のご注意

• ※ 振動周波数がマウントの固有振動数の2倍以下の場合には、振動が増幅します。
• ※ 許容荷重範囲内でお使いください。また、鉛直・圧縮方向に荷重がかかるよう設置してください。軽すぎたり・重すぎたり・引っ張り荷重がかかるとストッパーに接触し、効果が得られません。また、搭載物が大きな振動を発生する場合にもストッパーに当たり使用できない場合がございます。
• ※ ストッパー機構は転倒のリスク低減を目的としており、安全を保障するものではございません。事故や損害の補償は負いません。
