防振フットホルダ
- 通常単価(税別)
- 1,797円～3,197円
- 税込単価
- 1,977円～3,517円
後付での振動対策が可能で、防振材をカスタマイズできる防振マウント。【特長】・装置のフットに装着する防振...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

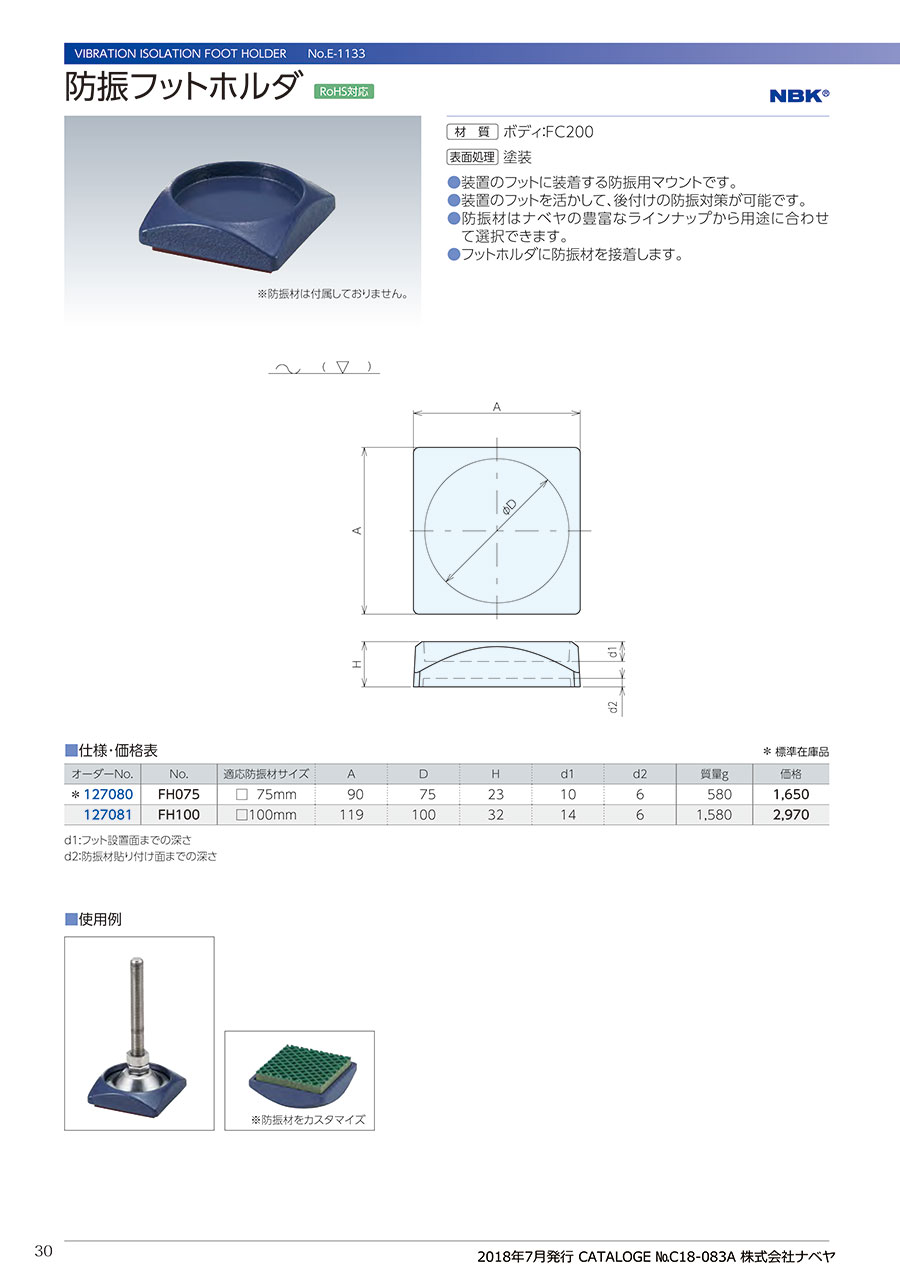

外形図
製品仕様
規格表
| 型番 | 適応防振材サイズ | A | D | H | d1 | d2 | 質量（g） |
|---|---|---|---|---|---|---|---|
| FH075 | 75 | 90 | 75 | 23 | 10 | 6 | 580 |
| FH100 | 100 | 119 | 100 | 32 | 14 | 6 | 1,580 |
- ※ d1：フット設置面までの深さ
- ※ d2：防振材貼り付け面までの深さ
使用例
使用例1
使用例2（防振材をカスタマイズ）
※防振材は付属しておりません。
商品特長詳細
防振材の種類
防振材は以下の製品の中から選択する。
防振パッド（シロディン）
コンプレッサ、電動機など振動を定周期で繰り返し発生する装置向け
- 型番：GSD＊＊＊＊
- 材質：発泡ポリウレタン
- 荷重範囲：18～1,400kgf
- 特長：弾性が高く、低周波の振動から除去が可能。
防振パッド（シロマー）
半導体設備、測定機など比較的移動荷重の少ない装置向け
- 型番：GSM＊＊＊
- 材質：発泡ポリウレタン
- 荷重範囲：3～1,100kgf
- 特長：弾性と粘性を兼ね備え低周波振動から除去が可能。
防振プレート
工作機械、成型機、印刷機など剛性が高く、高周波の振動を発生する装置向け
- 型番：B＊＊
- 材質：NBR、コルク、ポリエステル繊維
- 荷重範囲：30～4,000kgf
- 特長：粘性が高く搭載装置の揺れや撓み量の変化が少ない。
防振材の特性
- ※ 詳しくは各防振材のカタログをご覧ください。
- ※ 軽荷重の防振材をご使用の際は防振フットホルダの質量を考慮してください。
詳細情報
基本情報
後付での振動対策が可能で、防振材をカスタマイズできる防振マウント。
【特長】
・装置のフットに装着する防振マウント。
・装置のフットを活かして、後付の防振対策が可能。
・防振材はナベヤの豊富なラインナップから用途に合わせて最適な物の使用が可能。
・フットフォルダに防振材を接着する。
・材質（ボディ）：FC200。表面処理：塗装。
【用途】
・産業機器の除振、防振。
