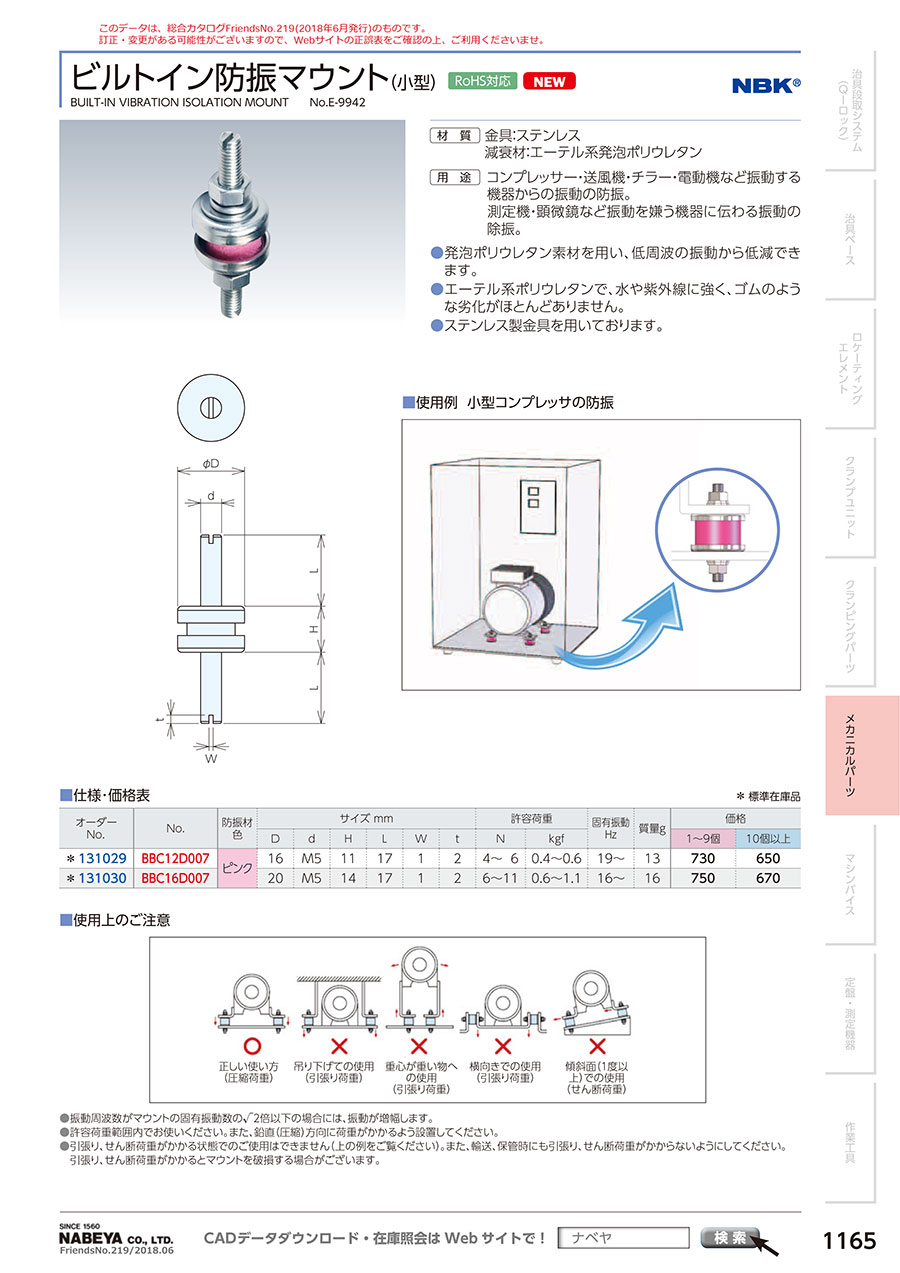

ビルトイン防振マウント（小型）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,039円～1,638円
- 税込単価
- 1,143円～1,802円
【ネジ径サイズ】M5【許容荷重】11～580N【対象振動周波数域】20～28H...
詳細情報を確認する
商品情報
外形図
製品仕様
外観
規格表
| 型番 | 防振材色 | サイズ mm | 許容荷重 | 固有振動 Hz | 質量 g | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | H | L | W | t | N | kgf | ||||
| BBC12D007 | ピンク | 16 | M5 | 11 | 17 | 1 | 2 | 4～6 | 0.4～0.6 | 19～ | 13 |
| BBC16D007 | 20 | M5 | 14 | 17 | 1 | 2 | 6～11 | 0.6～1.1 | 16～ | 16 | |
使用例
小型コンプレッサの防振
注意・禁止事項
使用上のご注意
【正しい使い方】
【誤った使い方】
- ※ 振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
- ※ 許容荷重範囲内でお使いください。また、鉛直（圧縮）方向に荷重がかかるよう設置してください。
- ※ 引張り、せん断荷重がかかる状態でのご使用はできません（上の例をご覧ください）。また、輸送、保管時にも引張り、せん断荷重がかからないようにしてください。引張り、せん断荷重がかかるとマウントを破損する場合がございます。
詳細情報
基本情報
【ネジ径サイズ】M5
【許容荷重】11～580N
【対象振動周波数域】20～28Hz
【特長】
・除振・防振効果の高い発泡ポリウレタン防振材を用いた組込み用のマウントです。
・低周波振動の除去
ゴム系の防振材より優れた発泡ポリウレタンを素材に用いる事で、より低周波振動の除去ができます。
・高い対候性
エーテル系ポリウレタンで、水や紫外線に強く、ゴムのような劣化がほとんどありません。
【用途】
・コンプレッサー、送風機、チラー、電動機など振動する機器から発生する振動の防振
・測定器、顕微鏡など振動を嫌う機器に伝わる振動の除去
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
