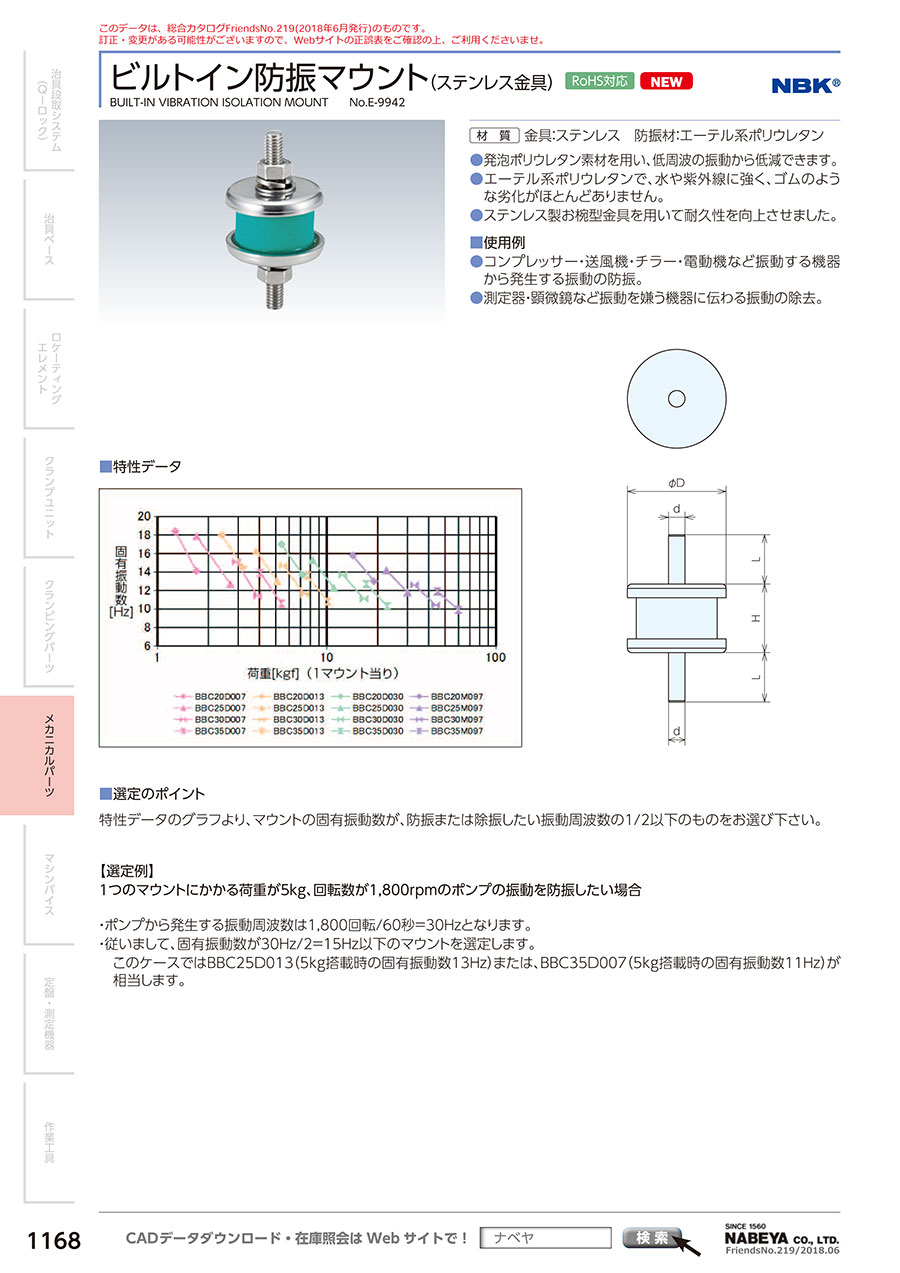

ビルトイン防振マウント（ステンレス金具）

外形図

製品仕様

材質

• 金具：ステンレス
• 防振材：エーテル系ポリウレタン

規格表

※1 固有振動数は最大の許容荷重を加えた時の計算値です。
※2 対象振動周波数は除振・防振の対象となる振動周波数です。最大の許容荷重を加えた時に鉛直方向の振動が1/2～1/3に低減される周波数を基準にしています。
※3 防振材撓み量は最大の許容荷重を加えた時の計算値です。

使用例

• コンプレッサー・送風機・チラー・電動機など振動する機器から発生する振動の防振。
• 測定器・顕微鏡など振動を嫌う機器に伝わる振動の除去。

• 目的：コンプレッサの防振対策。
• 対策：コンプレッサとベースの間にストッパー付きビルトイン防振マウントBBC35D013を4個設定。
• 結果：ベース伝わるコンプレッサの振動を減らすことができた。

選定サポート情報

特性データ

特性データのグラフより、マウントの固有振動数が、防振または除振したい振動周波数の1/2以下のものを選ぶこと。
【選定例】
1つのマウントにかかる荷重が5kg、回転数が1,800rpmのポンプの振動を防振したい場合。
・ポンプから発生する振動周波数は1,800回転/60秒=30Hzとなる。
・従い、固有振動数が30Hz/2=15Hz以下のマウントを選定。
・このケースではBBC25D013（5kg搭載時の固有振動数13Hz）または、BBC35D007（5kg搭載時の固 有振動数11Hz）が相当する。

性能・試験情報

ベースの振動加速度パワースペクトル

対策前（左グラフ）と対策後（右グラフ）の比較

注意・禁止事項

• 振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
• 許容荷重範囲内でお使いください。また、鉛直（圧縮）方向に荷重がかかるよう設置してください。
• 引張り、せん断荷重がかかる状態でのご使用はできません（上の例をご覧ください）。また、輸送、保管時にも引張り、せん断荷重がかからないようにしてください。引張り、せん断荷重がかかるとマウントを破損する場合がございます。
