スウェイジングパイプ
- 通常単価(税別)
- 1,272円
- 税込単価
- 1,399円
通常出荷日：在庫品1日目当日出荷可能
SUHパイプ、ECOパイプに差し込めるパイプ。【特長】・SUHパイプ（t=0.9）の片側（L=62mm...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SW09-201の仕様・寸法情報
種類
シングル
パイプ材質
[ステンレス] ステンレス
表面処理・コーティング
なし
パイプ外径(ｍｍ)
27.5
長さ(ｍｍ)
201
色
[シルバー] シルバー
特性
標準
形状
ストレート
商品情報
外形図
製品仕様
外観図
仕様
- 板厚：0.9mm
- 芯材：ステンレス（有磁性）
- 外径：24mm/28mm（呼称寸法）
- 質量：116g
簡易的に抜き差しする場合に使用。
細くなっている部分を樹脂コーティングパイプを除くφ28パイプ（内径部凹凸なしタイプ）に挿入可能。
使用例
詳細情報
基本情報
SUHパイプ、ECOパイプに差し込めるパイプ。
【特長】
・SUHパイプ（t=0.9）の片側（L=62mm）をφ24（直径24mm）に絞ったパイプ。
・SUHパイプ（t=0.7）、ECOパイプ（t=0.7）に差し込むことが可能。
・全体の長さはL=201程度の1種類のみ。
【用途】
・スライドラックやコンベアの取り出し側の抜き差しストッパーとして最適。
・軽量積載の台車の取っ手を取り外し式にしたい場合に最適。

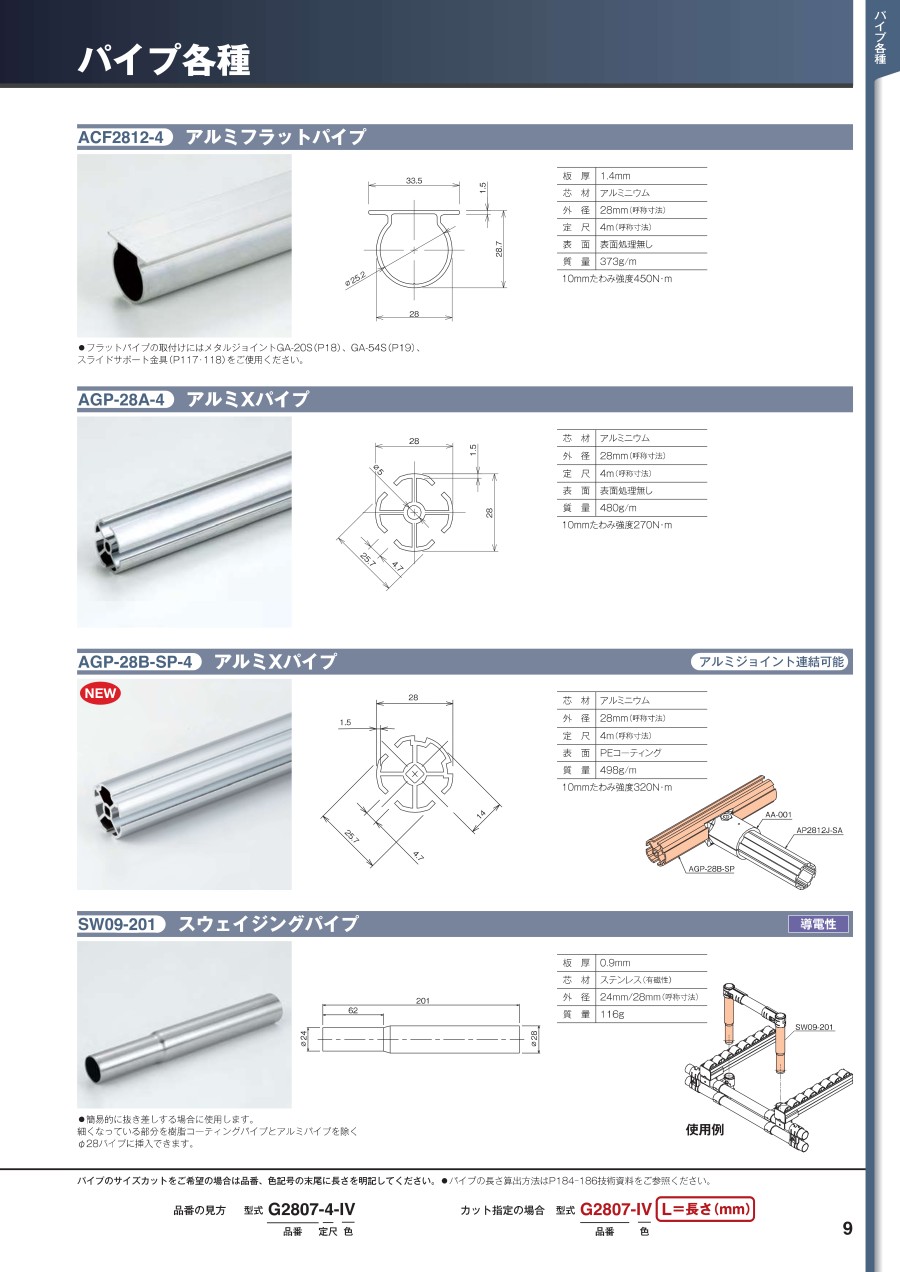

カタログ
