ボックスストッパー BS-01
- 通常単価(税別)
- 11,869円
- 税込単価
- 13,056円
台車などを押し込む事でストッパーが解除出来るボックスストッパー。【特長】・バネ...
詳細情報を確認する- 適応シリーズ
- TMEHジャパン パイプ（φ28）
- 種類
- 牽引関連
BS-01の仕様・寸法情報
商品情報
外形図
外形図-1
外形図-2
製品仕様
外観図
仕様
- 材質：スチール
- 表面：三価クロムメッキ
- 質量：1,780g
- BS-01の取付けには別途CM-200：4コ、六角ボルトM8×38：4コ、ナットNN08W：4コ、平ワッシャーM8:4コが必要です。
使用例
台車側にもプラコンで傾斜をつけておくと、コンテナが自然に台車に乗り移ります。
取付例
スライドラックの受取側にストッパーとして取り付け、台車などでストッパーのくちばし状部分を押し込むとストッパーが解除されます。
押し込みを止めるとバネの力でストッパーが上昇します。
ストッパー解除イメージ
詳細情報
基本情報
台車などを押し込む事でストッパーが解除出来るボックスストッパー。
【特長】
・バネによりストッパー部分が上下します。
・スライドラックやコンベアから台車にコンテナなどを載せかえる手間を削減します。
【用途】
・スライドラックから台車にコンテナを乗り移らせる場面などで。
・台車からスライドラックへの連結時に解除するストッパー等に。

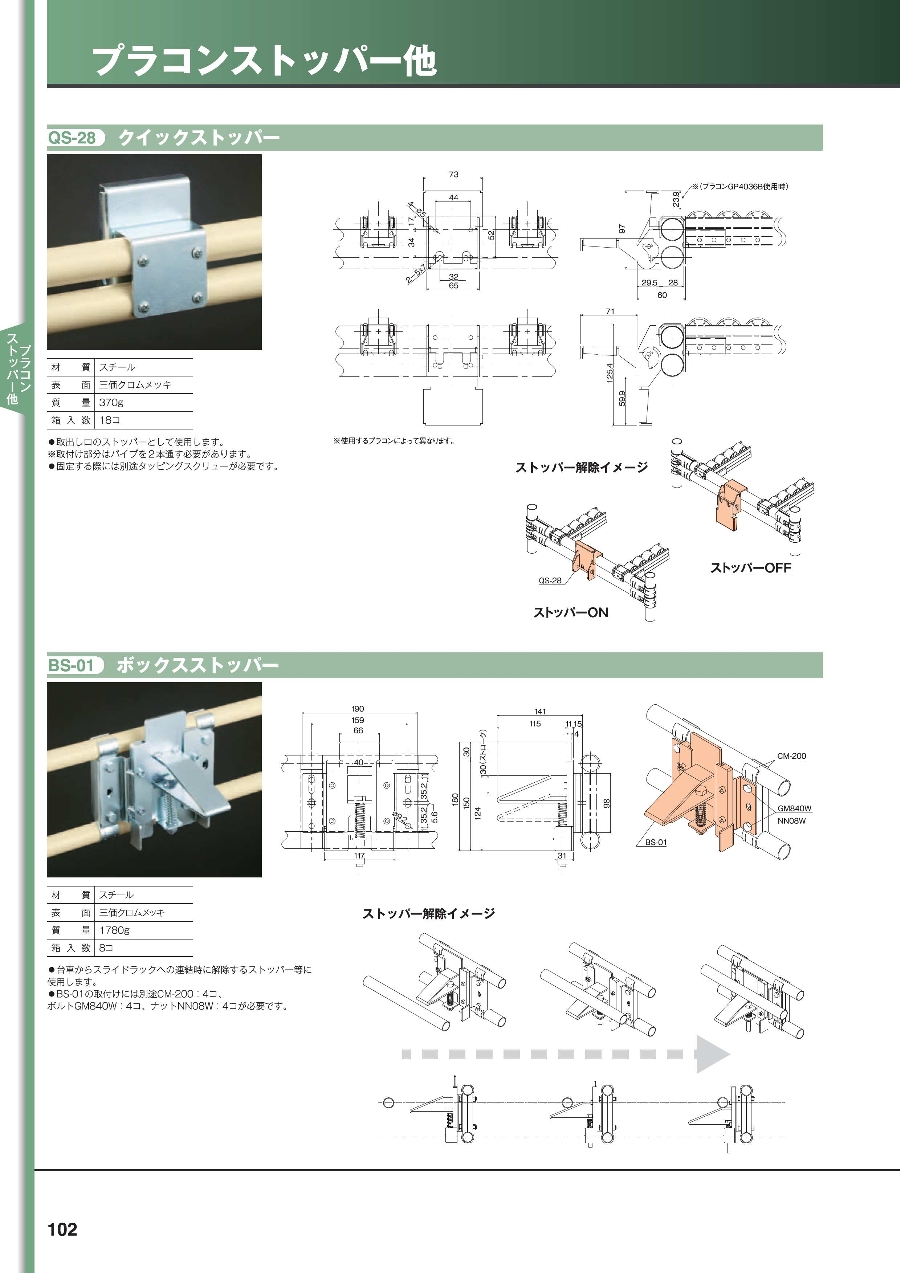

カタログ
