鍋屋バイテック

パワーストップ APS 耐クーラント仕様

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 46,102円

税込単価: 50,712円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：3 日目～

ワンタッチ型ラッチ。【特長】・APSにベローズカバーを取りつけた高性能ショック...

種類
固定式
ねじの規格
メートルねじ
材質
ステンレス
許容偏角度 (deg)
2
使用温度範囲 (℃)
-10::70
本体/関連商品
本体
オリフィス方式
溝オリフィス式
使用環境
標準 / 耐クーラント

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高性能ショックアブソーバ（パワーストップ）-長寿命・高エネルギ吸収タイプ-ベローズカバーつき APS-Bの仕様について

APS-Bの外観

M12／M25の形状図

M33の形状図

衝突速度にあわせて、3種類のタイプを標準化。

記号	タイプ	衝突速度^*1 （m/s）	用途例
S	高速用	1.8-3.5	自由落下物の衝撃吸収
M	中速用	0.8-2.2	空圧機器の制御
H	低速用	0.2-1.2	物体の減速

*1各商品の衝突速度は、性能表を参照してください。

寸法

（単位：mm）

品番	M	d	d₂	f	W	H	sw₁	D	sw₂	質量（g）
APS-M12-1-S-B	M12×1	4	17	29	79.5	6	14	-	8	45
APS-M12-1-M-B	M12×1	4	17	29	79.5	6	14	-	8	45
APS-M12-1-H-B	M12×1	4	17	29	79.5	6	14	-	8	45
APS-M14-1.5-S-B	M14×1.5	5	19	35	94	8	17	-	10	80
APS-M14-1.5-M-B	M14×1.5	5	19	35	94	8	17	-	10	80
APS-M14-1.5-H-B	M14×1.5	5	19	35	94	8	17	-	10	80
APS-M20-1.5-S-B	M20×1.5	6	25	44	111	10	24	-	14	170
APS-M20-1.5-M-B	M20×1.5	6	25	44	111	10	24	-	14	170
APS-M20-1.5-H-B	M20×1.5	6	25	44	111	10	24	-	14	170
APS-M25-1.5-S-B	M25×1.5	8	30	56	151	12	30	-	19	345
APS-M25-1.5-M-B	M25×1.5	8	30	56	151	12	30	-	19	345
APS-M25-1.5-H-B	M25×1.5	8	30	56	151	12	30	-	19	345
APS-M33-1.5-S-B	M33×1.5	12	39	70.5	182	10	-	41	24	765
APS-M33-1.5-M-B	M33×1.5	12	39	70.5	182	10	-	41	24	765
APS-M33-1.5-H-B	M33×1.5	12	39	70.5	182	10	-	41	24	765

全商品にロックナット1個が付属。

品番	最大吸収エネルギ（J）	緊急時最大吸収エネルギ（J）	時間あたり最大吸収エネルギ（J/h）	最大ストローク s （mm）	衝突速度（m/s）		復帰時間（s）	復帰力（N）
品番	最大吸収エネルギ（J）	緊急時最大吸収エネルギ（J）	時間あたり最大吸収エネルギ（J/h）	最大ストローク s （mm）	min.	max.	復帰時間（s）	min.	max.
APS-M12-1-S-B	16	22	30000	10	1.8	3.5	0.2	20	80
APS-M12-1-M-B	18	25	33000	10	0.8	2.2	0.2	20	80
APS-M12-1-H-B	18	27	33000	10	0.2	1.2	0.2	20	80
APS-M14-1.5-S-B	30	35	45000	12	1.8	3.5	0.2	20	110
APS-M14-1.5-M-B	32	40	50000	12	0.8	2.2	0.2	20	110
APS-M14-1.5-H-B	32	45	50000	12	0.2	1.2	0.2	20	110
APS-M20-1.5-S-B	70	100	70000	15	1.8	3.5	0.3	35	150
APS-M20-1.5-M-B	80	120	80000	15	0.8	2.2	0.3	35	150
APS-M20-1.5-H-B	80	150	80000	15	0.2	1.2	0.3	35	150
APS-M25-1.5-S-B	190	300	100000	25	1.8	3.5	0.4	35	350
APS-M25-1.5-M-B	210	400	120000	25	0.8	2.2	0.4	35	350
APS-M25-1.5-H-B	210	450	120000	25	0.2	1.2	0.4	35	350
APS-M33-1.5-S-B	300	500	120000	30	1.8	3.5	0.4	35	500
APS-M33-1.5-M-B	350	750	140000	30	0.8	2.2	0.4	35	500
APS-M33-1.5-H-B	350	850	140000	30	0.2	1.2	0.4	35	500

材質・仕上げ

-	APS-B
ねじ本体	SUS303相当
ロックナット	SUM22L相当無電解ニッケルメッキ
ロッドヘッド	SUS303相当
ベローズカバー	PTFE

使用上の注意

パワーストップにはストッパ機能がありません。関連商品に記載されている各種ストッパと組み合わせてご使用ください。
クリーン環境で使用される場合は、クリーン洗浄サービスをご依頼ください。

型番リスト

表示件数

型番

APS-M14-1.5-H-B

APS-M14-1.5-S-B

ねじの呼び(M)

最大ストローク

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

最大衝突速度

(m/s)

最小衝突速度

(m/s)

毎分吸収エネルギ量

(J/min)

全長

(mm)

RoHS?

最小発注数量

14	12	32	M14	1.2	0.2	833.3	94	10	1個
14	12	30	M14	3.5	1.8	750	94	10	1個

通常単価(税別) (税込単価)	通常出荷日

46,102円 ( 50,712円 )	3日目
46,102円 ( 50,712円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチ型ラッチ。
【特長】
・APSにベローズカバーを取りつけた高性能ショックアブソーバ。
・クーラント、粉塵などからロッドヘッド、内部のオイルシールを保護。
・ロッド部分を完全に覆うことにより、外部へのオイルの飛散を抑えられる。
・400万サイクル（参考値）の長寿命。
・許容偏角：2°
・使用可能温度：-10℃～70℃
・IP保護等級：IP67
【用途】
・装置全般水粉塵など過酷な環境。

カタログ

商品TOP

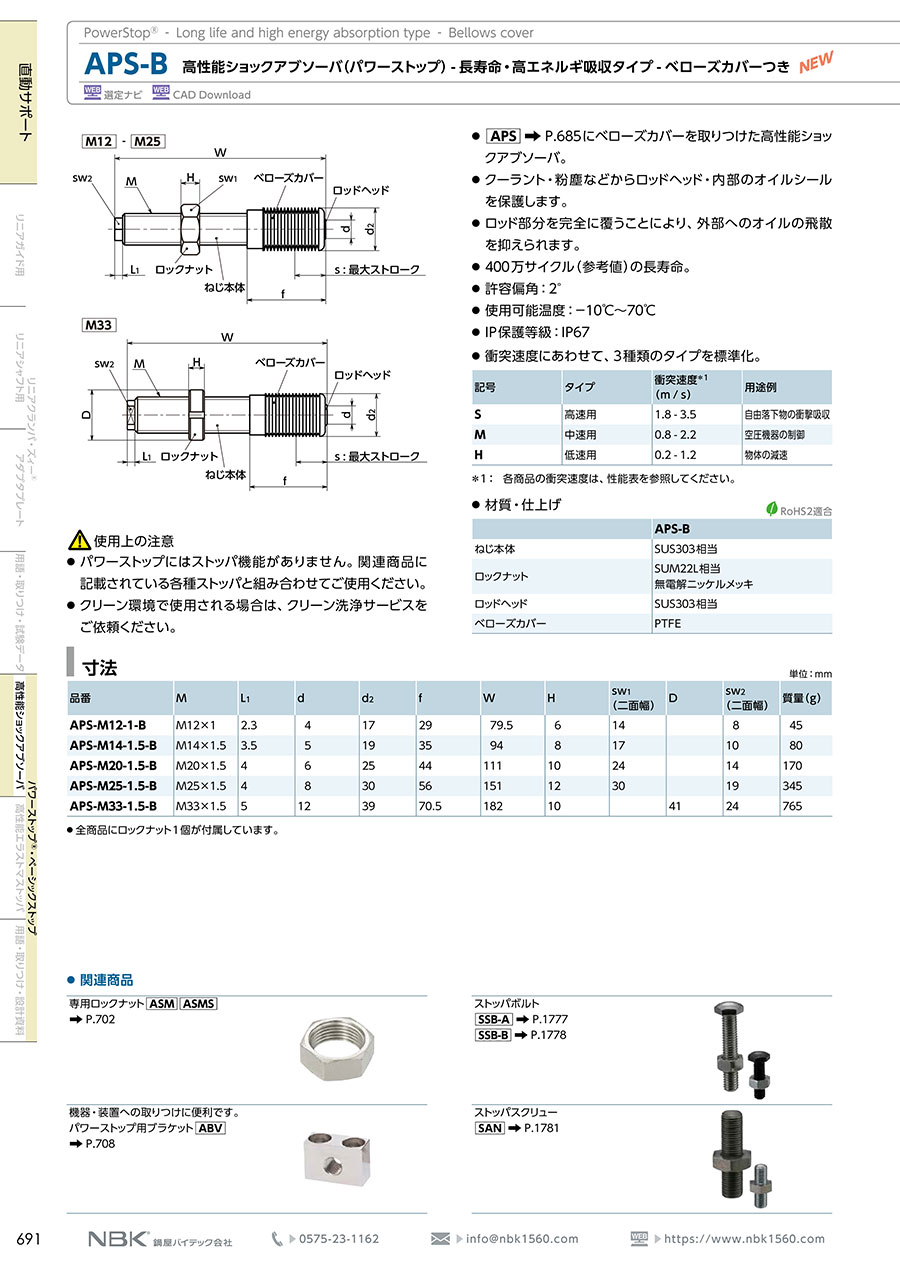

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パワーストップ APS 耐クーラント仕様のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q寿命はどの程度ですか

約400万サイクルを保証しております
