鍋屋バイテック

リニアクランパ・ズィーミニチュアガイドウェイ用 miniHK

Name: リニアクランパ・ズィー ミニチュアガイドウェイ用 miniHK
Brand: 鍋屋バイテック
SKU: 221006309924
Rating: 3.5 (2 reviews)

カタログ |

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 7,997円～13,860円

税込単価: 8,797円～15,246円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

リニアクランパ・ズィー低コストタイプ HKL

通常価格(税別)： 10,246円 (税込価格：11,271円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

リニアクランパ・ズィーマニュアル HKシリーズ

通常価格(税別)： 24,390円 (税込価格：26,829円)

通常出荷日：在庫品1日目

マイナスドライバでの締めつけも可能なリニアガイドアクセサリのブレーキ。【特長】...

詳細情報を確認する

種類
クランパー
材質
ステンレス
本体材質
SUS304
制御方式
マニュアル
使用温度
0℃～50℃
固定レバー
クランプレバータイプ

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

リニアクランパ・ズィーマニュアルミニチュアガイドウェイ用の寸法図

HK-1500-MWの寸法図

製品仕様

※こちらの商品画像は代表画像です。

構造

リニアクランパ・ズィーマニュアルミニチュアガイドウェイ用を取りつけ後の構造図

リニアクランパ・ズィーマニュアルミニチュアガイドウェイ用の構造図

材質・仕上げ

本体：SUS304
ノブ：SUS303またはSUS304
スプリング：SUS304-WPB
コンタクトセクション：SUS304

製品仕様

制御方式：マニュアル
使用温度：0～+50℃
適用レールの呼び：#5～#25・#5W～#15W

取りつけ

ねじの呼びM2：締めつけトルク0.3N・m
ねじの呼びM3：締めつけトルク1.2N・m
ねじの呼びM4：締めつけトルク2.8N・m
ねじの呼びM6：締めつけトルク6N・m

※強度区分8.8またはA2-70以上のねじをご使用ください。

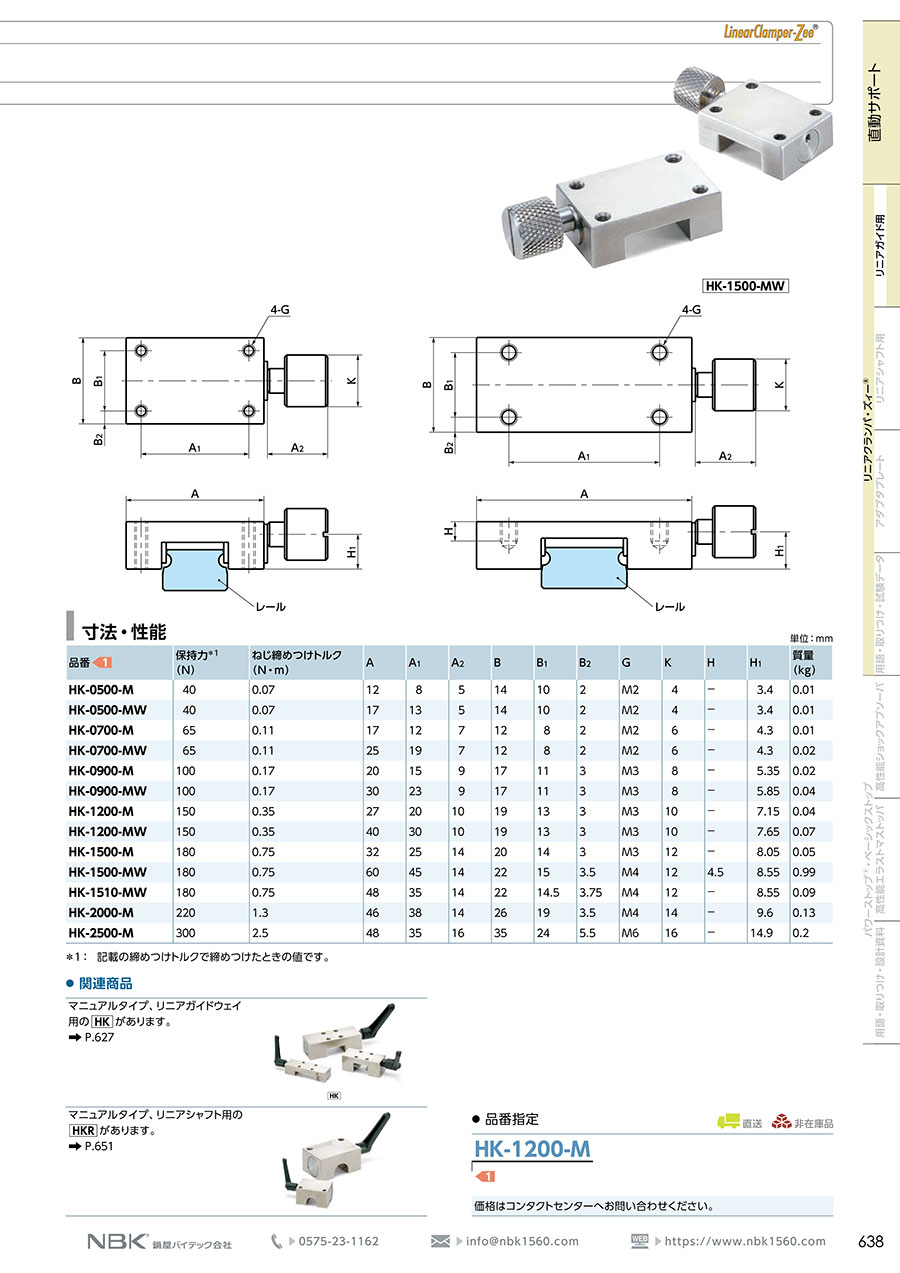

規格表

（単位：mm）

型番	保持力^※ （N）	ねじ締めつけトルク（N・m）	A	A₁	A₂	B	B₁	B₂	G	K	H	H₁	質量（kg）
HK-0500-M	40	0.07	12	8	5	14	10	2	M2	4	-	3.4	0.01
HK-0500-MW	40	0.07	17	13	5	14	10	2	M2	4	-	3.4	0.01
HK-0700-M	65	0.11	17	12	7	12	8	2	M2	6	-	4.3	0.01
HK-0700-MW	65	0.11	25	19	7	12	8	2	M2	6	-	4.3	0.02
HK-0900-M	100	0.17	20	15	9	17	11	3	M3	8	-	5.35	0.02
HK-0900-MW	100	0.17	30	23	9	17	11	3	M3	8	-	5.85	0.04
HK-1200-M	150	0.35	27	20	10	19	13	3	M3	10	-	7.15	0.04
HK-1200-MW	150	0.35	40	30	10	19	13	3	M3	10	-	7.65	0.07
HK-1500-M	180	0.75	32	25	14	20	14	3	M3	12	-	8.05	0.05
HK-1500-MW	180	0.75	60	45	14	22	15	3.5	M4	12	4.5	8.65	0.99
HK-1510-MW	180	0.75	48	35	14	22	14.5	3.75	M4	12	-	8.55	0.09
HK-2000-M	220	1.3	46	38	14	26	19	3.5	M4	14	-	9.6	0.13
HK-2500-M	300	2.5	48	35	16	35	24	5.5	M6	16	-	14.9	0.2

※上記記載の締めつけトルクで締めつけたときの値です。

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

呼び型番

保持力

(N)

取付締めつけトルク

(N・m)

本体長さ

(mm)

本体幅

(mm)

適用レールブランド

最小発注数量

5	45	0.07	12	14	IKO / INA / MiSUMi / NSK / THK / 日本ベアリング	1個
5	45	0.07	17	14	IKO / INA / MiSUMi / NSK / THK	1個
7	65	0.11	17	12	HIWIN / IKO / INA / MiSUMi / NSK / PMI / Rexroth / Schneeberger / THK / 日本ベアリング	1個
7	65	0.11	25	12	HIWIN / IKO / INA / MiSUMi / NSK / Schneeberger / THK / 日本ベアリング	1個
9	100	0.17	20	17	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / PMI / Rexroth / Schneeberger / THK / 日本ベアリング	1個
9	100	0.17	30	17	HIWIN / IKO / INA / MiSUMi / NSK / Rexroth / Schneeberger / THK / 日本ベアリング	1個
12	150	0.35	27	19	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / PMI / Rexroth / Schneeberger / THK / 日本ベアリング	1個
12	150	0.35	40	19	HIWIN / IKO / INA / MiSUMi / NSK / Rexroth / Schneeberger / THK / 日本ベアリング	1個
15	180	0.75	32	20	HIWIN / IKO / INA / MiSUMi / NSK / PMI / Rexroth / Schneeberger / THK / 日本ベアリング	1個
15	180	0.75	60	22	HIWIN / IKO / INA / MiSUMi / NSK / Rexroth / Schneeberger / THK / 日本ベアリング	1個
15	180	0.75	48	22	THK	1個
20	220	1.3	46	26	IKO / MiSUMi / Rexroth / THK / 日本ベアリング	1個
25	300	2.5	48	35	IKO / THK	1個

通常単価(税別) (税込単価)	通常出荷日

7,997円 ( 8,797円 )	4日目
8,897円 ( 9,787円 )	4日目
8,897円 ( 9,787円 )	在庫品1日目当日出荷可能
9,497円 ( 10,447円 )	4日目
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
8,831円 ( 9,714円 )	3日目
9,897円 ( 10,887円 )	在庫品1日目当日出荷可能
9,859円 ( 10,845円 )	3日目
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能
12,760円 ( 14,036円 )	3日目
11,984円 ( 13,182円 )	3日目
11,092円 ( 12,201円 )	在庫品1日目当日出荷可能
13,860円 ( 15,246円 )	3日目

詳細情報

基本情報

基本情報

マイナスドライバでの締めつけも可能なリニアガイドアクセサリのブレーキ。
【特長】
・オールステンレス製で剛性アップ。
・コンパクト設計。
・既存システムへの組みつけも容易。
・リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要。
【用途】
・テーブルの保持・位置ぎめ・びびり防止に。
・ミニチュアリニアガイドウェイ用。

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
リニアクランパ・ズィーミニチュアガイドウェイ用 MCP
ミニチュアリニアガイドウェイ用でテーブルの保持・位置ぎめ・びびり防止にご使用ください。空気供給時はリニアガイドウェイのレールをクランプし、排気時にはクランプを開放します。
ミスミ
リニアガイドクランパー中・重荷重リニアガイド用
リニアガイドのレールをクランプしでブロックを自由な位置に固定できます。手動で簡易的な位置保持を行う際に有効です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
