鍋屋バイテック

リニアクランパ・ズィーミニチュアガイドウェイ用 MCP

カタログ |

通常単価(税別): 46,816円

税込単価: 51,498円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

テーブルの保持・位置ぎめ・びびり防止に最適なリニアガイドアクセサリのブレーキ。...

種類
クランパー
材質
スチール
本体材質
SCr415相当
表面処理
無電解ニッケルメッキ
制御方式
空気圧・常時開
使用温度
0℃～70℃
最低使用圧力 (Mpa)
0.3
最高使用圧力 (Mpa)
0.6

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

型番:

MCP-1201-A

解除

閲覧中の商品と併せてご検討ください

MLR・MLRS リジッドカップリングクランピング・セミスプリットタイプ

リニアクランパ・ズィーリニアシャフト用 MKRS

－閉じる

MCP-1201-Aの仕様・寸法情報

種類

クランパー

材質

スチール

呼び型番

本体材質

SCr415相当

表面処理

無電解ニッケルメッキ

制御方式

空気圧・常時開

使用温度

0℃～70℃

保持力(N)

280

本体長さ(mm)

37.5

本体幅(mm)

最低使用圧力(Mpa)

0.3

最高使用圧力(Mpa)

0.6

適用レールブランド

HIWIN / IKO / INA / KURODA / MiSUMi / THK

商品情報
型番リスト
詳細情報
カタログ

商品情報

リニアクランパ・ズィー空気圧常時開ミニチュアガイドウェイ用の仕様

リニアクランパ・ズィー空気圧常時開ミニチュアガイドウェイ用の外観

材質・仕上げ

本体：SCr415相当／無電解ニッケルメッキ
コンタクトセクション：SUJ2相当／表面処理なし
スライドブロック：SCr415相当／無電解ニッケルメッキ
キャップ：SUS303

仕様

制御方式：空気圧・常時開
最低使用圧力：0.3MPa
最高使用圧力：0.6MPa
レスポンスタイム：max.0.06s
クランプ寿命※：500万回
使用温度0～+70℃
適用レールの呼び：#9～#25

※参考値であり、保証値ではありません。

取りつけ

ねじの呼びM2.5：締めつけトルク0.7N・m
ねじの呼びM4：締めつけトルク2.8N・m

※強度区分8.8またはA2-70以上のねじをご使用ください。

リニアクランパ・ズィー空気圧常時開ミニチュアガイドウェイ用を取りつけ後の構造図

リニアクランパ・ズィー空気圧常時開ミニチュアガイドウェイ用の寸法図

（単位：mm）

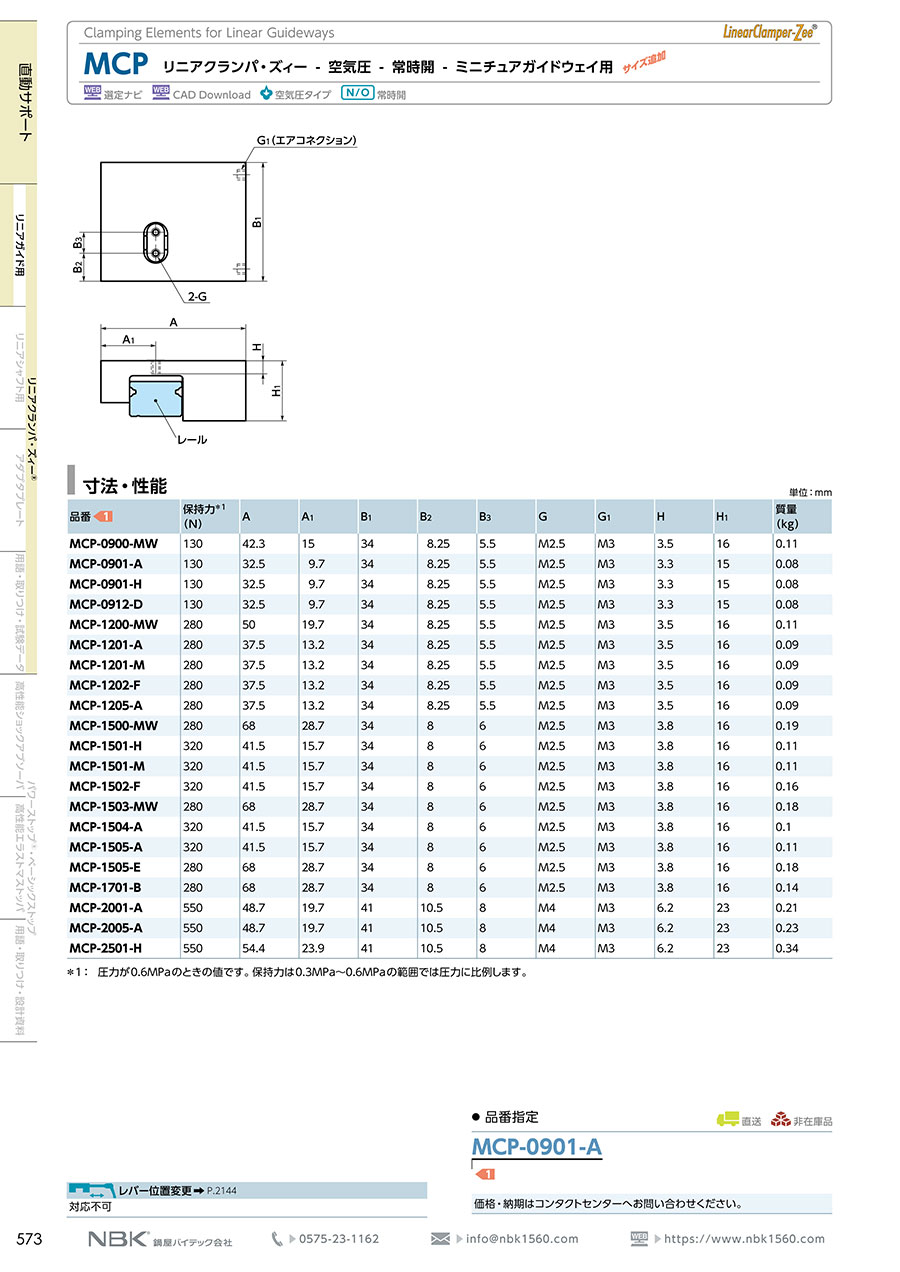

品番	保持力^※ （N）	A	A₁	B₁	B₂	B₃	G	G₁	H	H₁	質量（kg）
MCP-0901-A	130	32.5	9.7	34	8.25	5.5	M3	M2.5	3.3	15	0.07
MCP-1201-A	280	37.5	13.2	34	8.25	5.5	M3	M2.5	3.5	16	0.085
MCP-1205-A	280	37.5	13.2	34	8.25	5.5	M3	M2.5	3.5	16	0.085
MCP-1504-A	320	41.5	15.7	34	8	6	M3	M2.5	3.8	16	0.096
MCP-1505-A	320	41.5	15.7	34	8	6	M3	M2.5	3.8	16	0.096
MCP-2001-A	550	48.7	19.7	41	10.5	8	M3	M4	6.2	23	0.202
MCP-0901-H	130	32.5	9.7	34	8.25	5.5	M3	M2.5	3.3	15	0.07
MCP-1501-H	320	41.5	15.7	34	8	6	M3	M2.5	3.8	16	0.096
MCP-1201-M	280	37.5	13.2	34	8.25	5.5	M3	M2.5	3.5	16	0.085
MCP-1501-M	320	41.5	15.7	34	8	6	M3	M2.5	3.8	16	0.096

※圧力が0.6MPaのときの値です。保持力は0.3MPa～0.6MPaの範囲では圧力に比例します。

保持力／配管
