パルスブローエアーガン PAGシリーズ

外形図

本体

ロングノズル

製品仕様

• 注1：使用される空気は、油分、固形物などを含まない清浄空気を使用してください。
  ドレンやゴミなどがパルスブローエアーガンの中に入ると作動不良の原因となります。
• 注2：出荷時、ノズルは添付となっております。ノズルのねじ部にシールテープを巻いて組み付けてください。
• 注3：本製品は内部にグリースを使用しています。

標準ノズル識別

ノズルサイズ識別スリット

スリット数	ノズル径（mm）
2	φ2
3	φ3
4	φ4

作動原理

• 1. レバーを引くとトリガーバルブからの信号によりパルスバルブが開く。
• 2. パルスバルブが開きノズルからエアが吐出される。
• 3. パルスバルブからの吐出エアの一部はトリマーを通り、ピストン室に蓄圧されていく。
• 4. ある程度蓄圧されるとパルスバルブが閉じ、ノズルからの吐出エアが止まると同時にピストン室のエアが排出されていく。
• 5. ピストン室のエアがある程度排出されると再びパルスバルブが開きノズルからエアが吐出される。
• 以降3～5の繰り返し

※トリマーによりパルス周波数調整可能

規格表

ロングノズル

使用例

周波数調整方法

右図の周波数調整トリマーを回すことで、パルス周波数を調整することができます。
調整には精密マイナスドライバーをご使用ください。

+方向（反時計回り）：周波数が高くなります。
-方向（時計回り）：周波数が低くなります。

注：トリマーは反時計回りで周波数が上がり時計回りで下がりますが、トリマーを全開全閉したあと、必要以上にトリマーを回し過ぎると構成部品が破損する原因になります。

選定サポート情報

性能・試験情報

トリマー回転数に対する周波数特性及び流量特性（標準ノズル）

周波数特性／流量特性

• 注1：コガネイ社試験条件（1）による。
• 注2：配管条件や使用するノズルにより周波数特性と流量特性は異なります。
• 注3：仕様表に記載のパルス周波数範囲内（5～15Hz）でご使用ください。
• 注4：ロングノズルの場合は別途コガネイ社までお問い合せください。

試験条件（1）

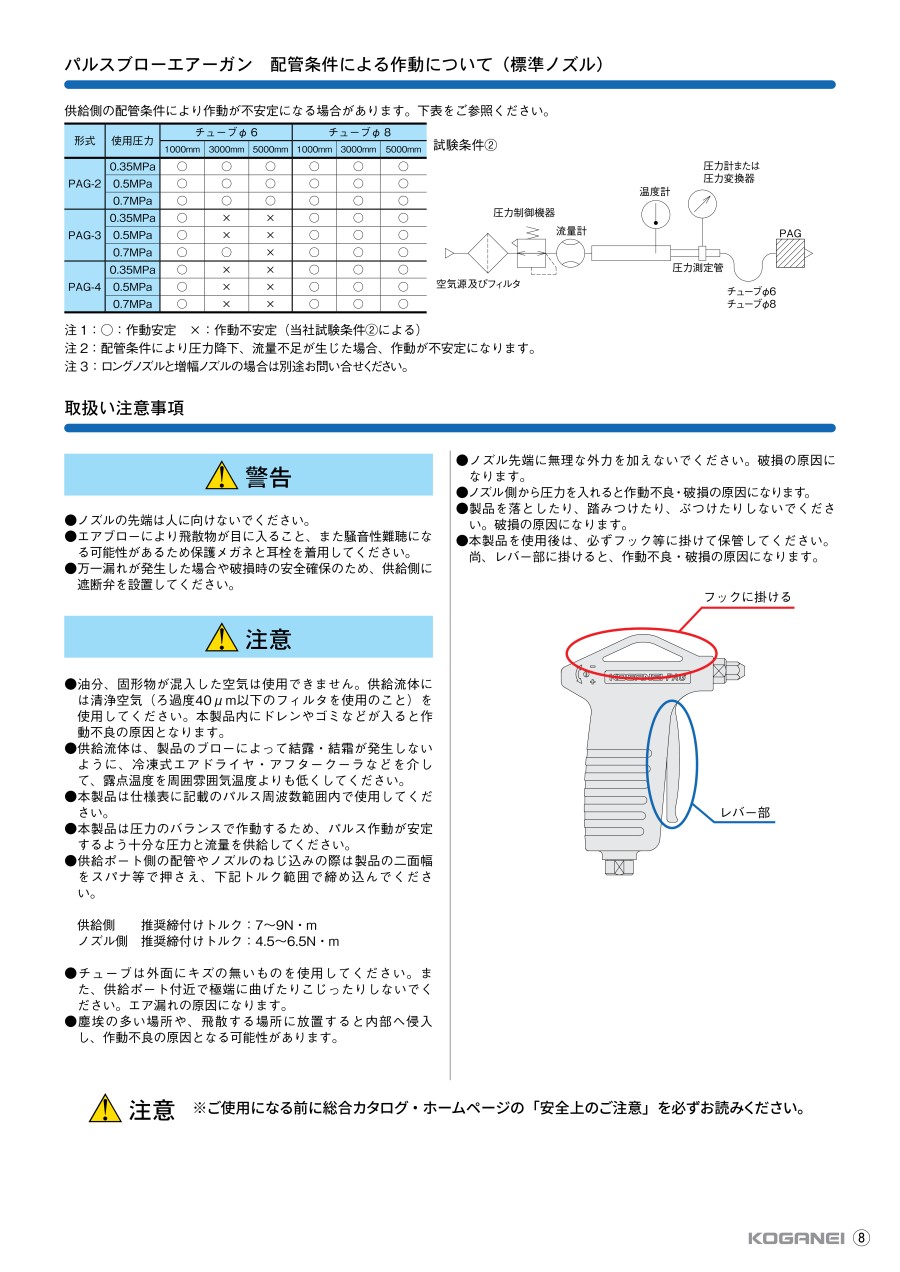

パルスブローエアーガン 配管条件による動作について（標準ノズル）

供給側の配管条件により動作が不安定になる場合があります。下表をご参照ください。

• 注1：○：動作安定 ×：動作不安定（コガネイ社試験条件（2）による）
• 注2：配管条件により圧力降下、流量不足が生じた場合、動作が不安定になります。
• 注3：ロングノズルの場合は別途コガネイ社までお問い合せください。

試験条件（2）

注意・禁止事項

注意・禁止事項

• ノズルの先端は人に向けないでください。
• エアブローにより飛散物が目に入ること、また騒音性難聴になる可能性があるため保護メガネと耳栓を着用してください。
• 万一に漏れが発生した場合や破損時の安全確保のため、供給側に遮断弁を設置してください。

注意

• 油分、固形物が混入した空気は使用できません。供給流体には清浄空気（ろ過度40μm以下のフィルタを使用のこと）を使用してください。本製品内にドレンやゴミなどが入ると作動不良の原因となります。
• 供給流体は、製品のブローによって結露・結霜が発生しないように、冷凍式エアドライヤ・アフタークーラなどを介して、露点温度を周囲雰囲気温度よりも低くしてください。
• 製品を落としたり、踏みつけたり、ぶつけたりしないでください。破損の原因になります。
• 本製品を使用後は、必ずフック等に掛けて保管してください。尚、レバー部に掛けると、作動不良・破損の原因になります。
• 本製品は仕様表に記載のパルス周波数範囲内でご使用ください。
• 本製品は圧力のバランスで動作するため、パルス動作が安定するよう十分な圧力と流量を供給してください。
• 供給ポート側の配管やノズルのねじ込みの際は製品の二面幅をスパナ等で押さえ、下記トルク範囲で締め込んでください。

•           供給側推奨締付けトルク：7～9N・m
•           ノズル側推奨トルク：12～14N・m

• チューブは外面にキズの無いものを使用してください。また、供給ポート付近で極端に曲げたりこじったりしないでください。エア漏れの原因になります。
• ノズル先端に無理な外力を加えないでください。破損の原因になります。
