鍋屋バイテック

リニアクランパ・ズィーリニアシャフト用 MKR

カタログ |

通常単価(税別): 66,459円～149,228円

税込単価: 73,105円～164,151円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：11 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：3 日目～

常時開（NormallyOpen）タイプのリニアシャフト用ブレーキ。【特長】・...

タイプ
関連部品
本体材質
SCr415相当
表面処理
無電解ニッケルメッキ
制御方法
空気圧・常時開

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リニアクランパ・ズィー空気圧常時開リニアシャフト用 MKRの仕様

リニアクランパ・ズィー空気圧常時開リニアシャフト用 MKRの外観

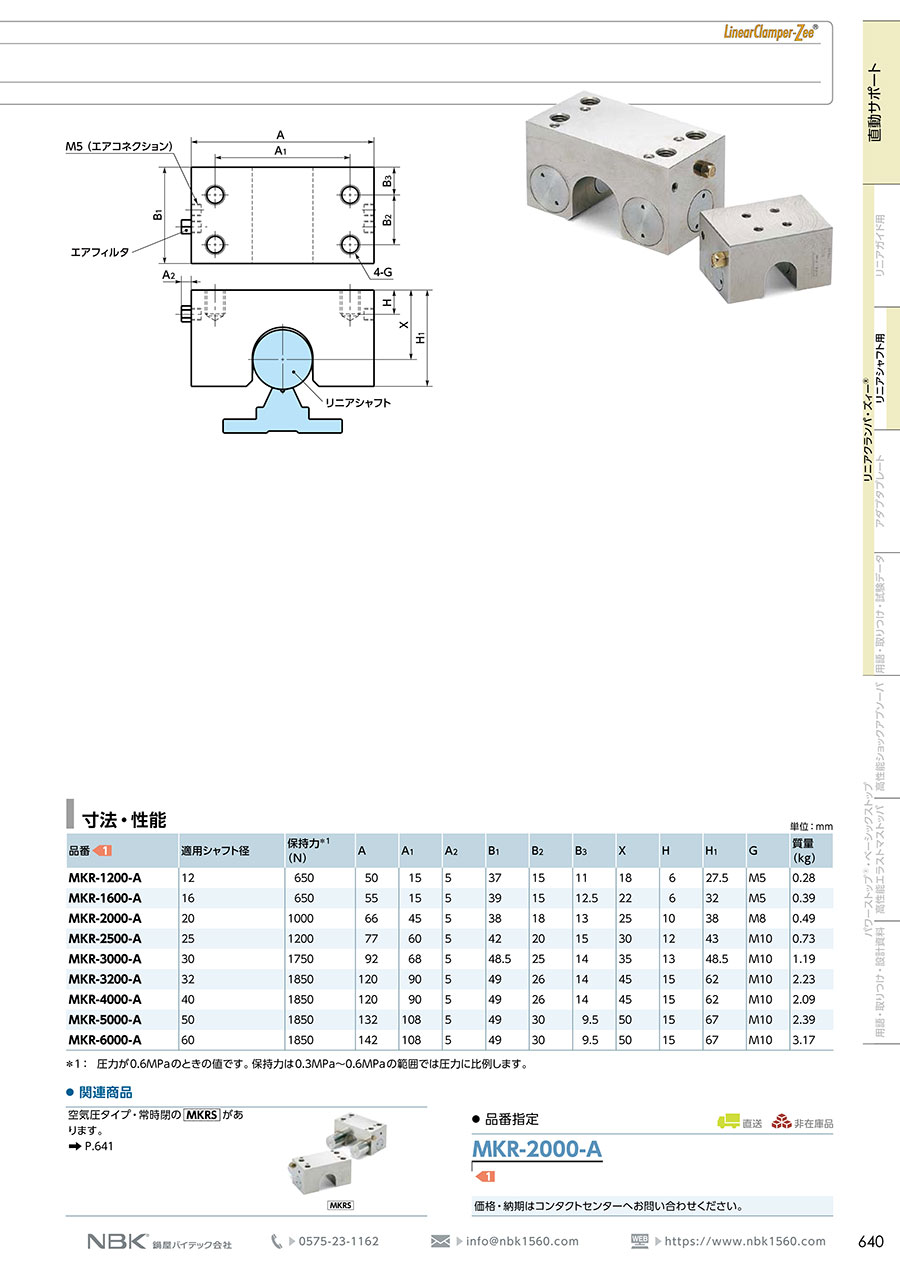

リニアクランパ・ズィー空気圧常時開リニアシャフト用 MKRの寸法図

（単位：mm）

品番	適用シャフト径	保持力^*1 （N）	A	A₁	A₂	B₁	B₂	B₃	X	H	H₁	G	質量（kg）
MKR-1200-A	12	650	50	15	5	37	15	11	18	6	27.5	M5	0.28
MKR-1600-A	16	650	55	15	5	39	15	12.5	22	6	32	M5	0.39
MKR-2000-A	20	1,000	66	45	5	38	18	13	25	10	38	M8	0.49
MKR-2500-A	25	1,200	77	60	5	42	20	15	30	12	43	M10	0.73
MKR-3000-A	30	1,750	92	68	5	48.5	25	14	35	13	48.5	M10	1.19
MKR-3200-A	32	1,850	120	90	5	49	26	14	45	15	62	M10	2.23
MKR-4000-A	40	1,850	120	90	5	49	26	14	45	15	62	M10	2.09
MKR-5000-A	50	1,850	132	108	5	49	30	9.5	50	15	67	M10	2.39
MKR-6000-A	60	1,850	142	108	5	49	30	9.5	50	15	67	M10	3.17

*1圧力が0.6MPaのときの値です。保持力は0.3～0.6MPaの範囲では圧力に比例します。

製品仕様

制御方式	空気圧・常時開
最低使用圧力	0.3MPa
最高使用圧力	0.6MPa
レスポンスタイム	max.0.06s
クランプ寿命^*1	500万回
使用温度	-10℃～+70℃
適用シャフト径	φ12～60（直径12mm～60mm）
適用シャフト硬度	54HRC以上
適用シャフト径の寸法許容差	-0.01mm～0mm

*1参考値であり、保証値ではありません。

配管

シャフト径	ねじの呼び	空気消費量^*1 （l/サイクル（ANR））
φ12（直径12mm）	M5	0.019
φ16（直径16mm）	M5	0.021
φ20（直径20mm）	M5	0.019
φ25（直径25mm）	M5	0.021
φ30（直径30mm）	M5	0.031
φ40（直径40mm）	M5	0.041
φ50（直径50mm）	M5	0.041
φ60（直径60mm）	M5	0.041

*1圧力が0.6MPaのときの値です。

製品仕様

材質

本体：SCr415相当／無電解ニッケルメッキ
コンタクトセクション：SUJ2相当／表面処理なし
アジャストスクリュー：SUJ2相当／表面処理なし
キャップ：SUS303

取りつけ

ねじの呼びM5：締めつけトルク5.5N・m
ねじの呼びM8：締めつけトルク23N・m
ねじの呼びM10：締めつけトルク46N・m

※強度区分8.8以上のねじをご使用ください。

リニアクランパ・ズィー空気圧常時開リニアシャフト用 MKRの構造図

保持力と圧力のグラフ

上記記載の保持力は、圧力が0.6MPaのときの値。保持力は0.3～0.6MPaの範囲では圧力に比例する。

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
