メカニカル部品技術窓口
確定しました
適用シャフト径(φ)
~mm- 30
保持力(N)
~mm- 2000
取付締めつけトルク(N･m)
~mm- 23
本体高さ(mm)
~mm- 43
本体長さ(mm)
~mm- 58
本体幅(mm)
~mm- 87
レバー長さ(mm)
~mm- 78
タイプ
~mm出荷日
- すべて
- 11日以内
リニアクランパ・ズィー リニアシャフト用 HKR
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
HKR-3000-Aの仕様・寸法情報
商品情報
リニアクランパ・ズィー マニュアル リニアシャフト用 HKRの仕様
リニアクランパ・ズィー マニュアル リニアシャフト用 HKRの外観
- 本体材質：SCr415相当／無電解ニッケルメッキ
- コンタクトセクション材質：S45C相当／表面処理なし
- レバー材質：ナイロン6（つや消し黒）
リニアクランパ・ズィー マニュアル リニアシャフト用 HKRの取りつけ後の構造図
リニアクランパ・ズィー マニュアル リニアシャフト用 HKRの取りつけイメージ

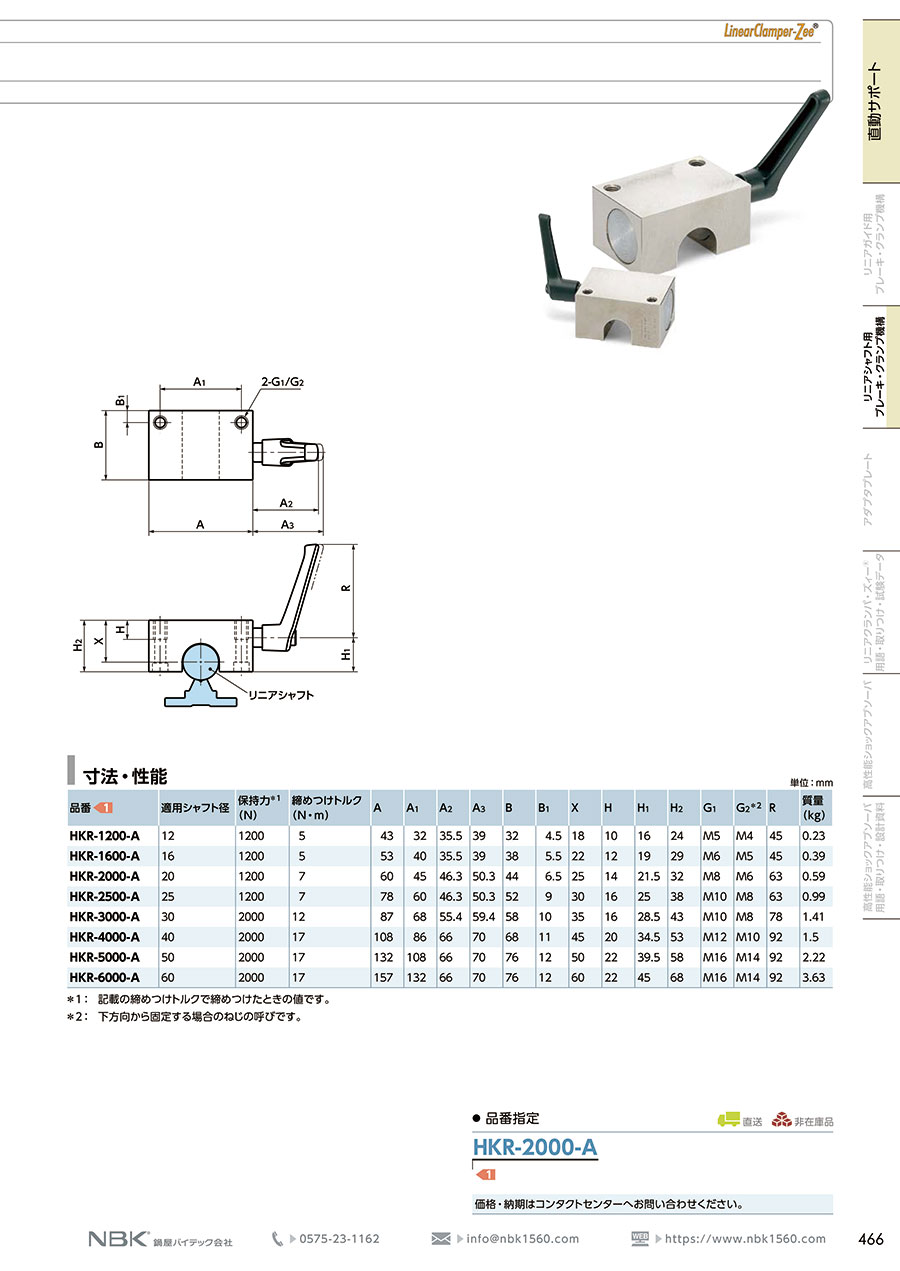

リニアクランパ・ズィー マニュアル リニアシャフト用 HKRの寸法図
（単位：mm）
| 品番 | 適用シャフト径 | 保持力*1 （N） | 締めつけトルク （N・m） | A | A1 | A2 | A3 | B | B1 | X | H | H1 | H2 | G1 | G2*2 | L | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKR-1200-A | 12 | 1,200 | 5 | 43 | 32 | 35.5 | 39 | 32 | 4.5 | 18 | 10 | 16 | 24 | M5 | M4 | 45 | 0.26 |
| HKR-1600-A | 16 | 1,200 | 5 | 53 | 40 | 35.5 | 39 | 38 | 5.5 | 22 | 12 | 19 | 29 | M6 | M5 | 45 | 0.41 |
| HKR-2000-A | 20 | 1,200 | 7 | 60 | 45 | 46.3 | 50.3 | 44 | 6.5 | 25 | 14 | 21.5 | 32 | M8 | M6 | 63 | 0.55 |
| HKR-2500-A | 25 | 1,200 | 7 | 78 | 60 | 46.3 | 50.3 | 52 | 9 | 30 | 16 | 25 | 38 | M10 | M8 | 63 | 0.99 |
| HKR-3000-A | 30 | 2,000 | 12 | 87 | 68 | 55.4 | 59.4 | 58 | 10 | 35 | 16 | 28.5 | 43 | M10 | M8 | 78 | 1.5 |
| HKR-4000-A | 40 | 2,000 | 17 | 108 | 86 | 66 | 70 | 68 | 11 | 45 | 20 | 34.5 | 53 | M12 | M10 | 92 | 1.62 |
| HKR-5000-A | 50 | 2,000 | 17 | 132 | 108 | 66 | 70 | 76 | 12 | 50 | 22 | 39.5 | 58 | M16 | M14 | 92 | 2.28 |
- *1下記の取りつけの表に記載の締めつけトルクで締めつけたときの値です。
- *2下方向から固定する場合のねじの呼びです。
製品仕様
| 制御方式 | マニュアル |
|---|---|
| 使用温度 | -10℃～+70℃ |
| 適用シャフト径 | φ12～φ50（直径12mm～50mm） |
| 適用シャフト硬度 | 54HRC以上 |
| 適用シャフトの寸法許容差 | -0.01mm～0mm |
取りつけ
| ねじの呼び*1 | 締めつけトルク （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
| M12 | 79 |
| M14 | 125 |
| M16 | 195 |
- *1強度区分8.8以上のねじをご使用ください。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
詳細情報
基本情報
マニュアルタイプのリニアシャフト用ブレーキ。
【特長】
・低コスト。
・丸シャフトにも使用可能。
・コンパクト設計。
・既存システムへの組みつけも容易。
【用途】
・任意の位置決め用途。
・テーブルの保持、びびり防止、剛性アップ。
