鍋屋バイテック

リニアクランパ・ズィー MKS

カタログ |

通常単価(税別): 77,270円～291,060円

税込単価: 84,997円～320,166円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

空気圧排出時にばねの力でリニアガイドウェイのレールをクランプするリニアクランパ・ズィー。【特長】・常時...

よく一緒に見られています

鍋屋バイテック

通常出荷日：3 日目～

よく一緒に見られています

鍋屋バイテック

通常出荷日：1 日目～

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

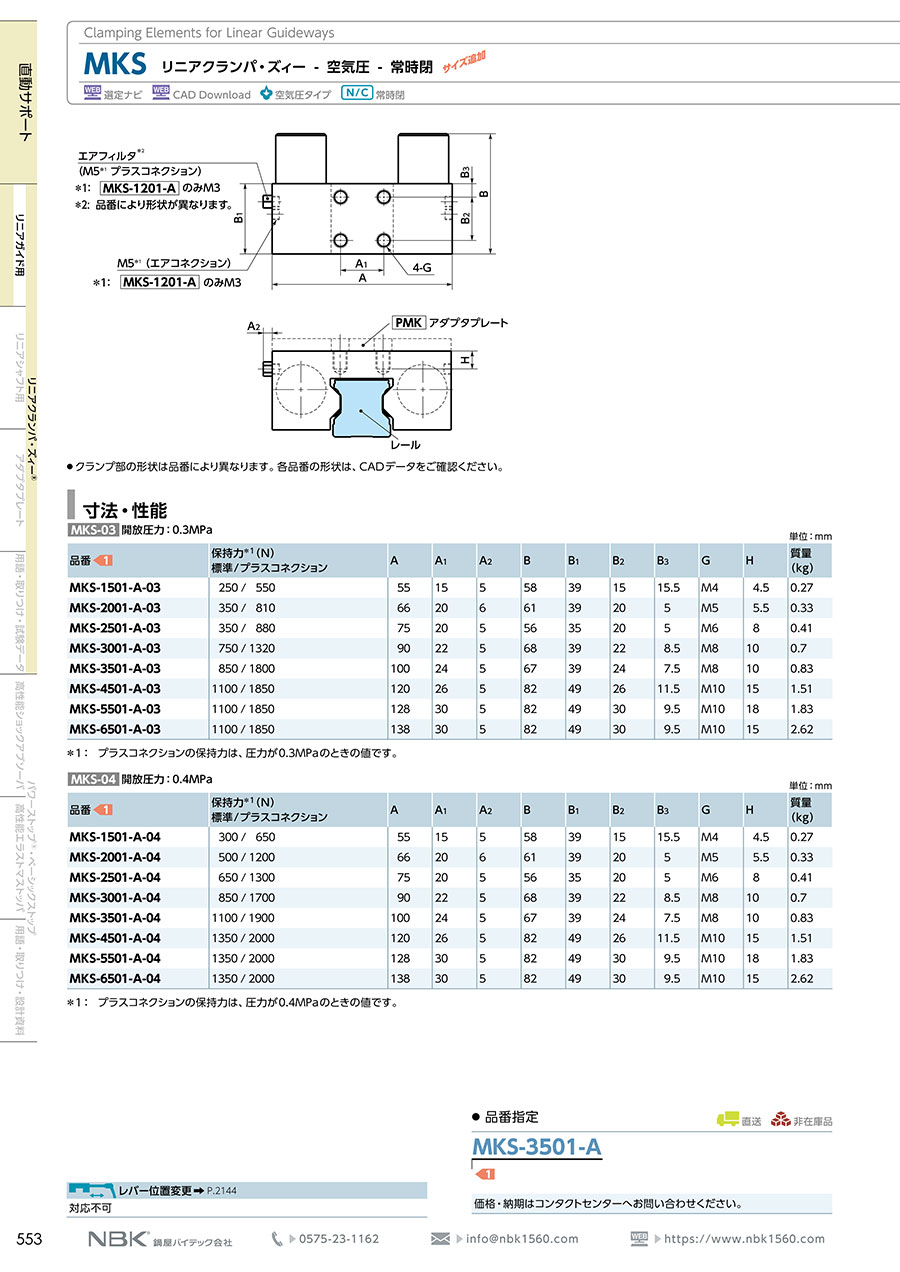

外形図

※1MKS-1201-AのみM3
※2型番により形状が異なります。

製品仕様

外観

使用例

構造

材質・仕上げ

本体：SCr415相当、無電解ニッケルメッキ
エアフィルタ：真鍮
コンタクトセクション：SUJ2相当、表面処理なし
アジャストスクリュー：SUJ2相当、表面処理なし

製品仕様

制御方式：空気圧・常時閉
開放圧力：0.3MPa（MKS-03）、0.4MPa（MKS-04）、0.55MPa（MKS）
最高使用圧力：0.65MPa
レスポンスタイム：max.0.06s
クランプ寿命※：500万回
使用温度：-10～+70℃
適用レールの呼び：#15～#65（MKS-03）、#15～#65（MKS-04）、#12～#100（MKS）

※参考値であり、保証値ではありません。プラスコネクション時の寿命は100万回です。

配管

レールの呼び	ねじの呼び	空気消費量^※（l/サイクル（ANR））標準／プラスコネクション
#12	M3	0.007／0.021
#15	M5	0.011／0.035
#20	M5	0.019／0.063
#21	M5	0.007／0.020
#25	M5	0.021／0.068
#27	M5	0.019／0.063
#30	M5	0.031／0.121
#35	M5	0.031／0.129
#45	M5	0.041／0.175
#50	M5	0.031／0.121
#55	M5	0.041／0.175
#65	M5	0.041／0.175

※圧力が0.6MPaのときの値です。

プラスコネクションの接続方法

「プラスコネクション」とは、ばねによる保持力に、空気圧による保持力を付加（プラス）し、保持力を増強させる接続（コネクション）方法。

プラスコネクションの接続

1.エアフィルタを取りはずす。
2.管継手・チューブ・ソレノイドバルブを取りつける。
3.エアを供給する。
4.ソレノイドバルブを作動させ、クランプの開閉に問題がないことを確認する。

プラスコネクションの接続構造図

規格表

寸法・性能

（単位：mm）

【MKS-03】開放圧力：0.3MPa

型番	保持力^※（N）標準／プラスコネクション	A	A₁	A₂	B	B₁	B₂	B₃	G	H	質量（kg）
MKS-1501-A-03	250／550	55	15	5	58	39	15	15.5	M4	4.5	0.27
MKS-2001-A-03	350／810	66	20	6	61	39	20	5	M5	5.5	0.33
MKS-2501-A-03	350／880	75	20	5	56	35	20	5	M6	8	0.41
MKS-3001-A-03	750／1,320	90	22	5	68	39	22	8.5	M8	10	0.7
MKS-3501-A-03	850／1,800	100	24	5	67	39	24	7.5	M8	10	0.83
MKS-4501-A-03	1,100／1,850	120	26	5	82	49	26	11.5	M10	15	1.51
MKS-5501-A-03	1,100／1,850	128	30	5	82	49	30	9.5	M10	18	1.83
MKS-6501-A-03	1,100／1,850	138	30	5	82	49	30	9.5	M10	15	2.62

※プラスコネクションの保持力は、圧力が0.3MPaのときの値です。

【MKS-04】開放圧力：0.4MPa

型番	保持力^※（N）標準／プラスコネクション	A	A₁	A₂	B	B₁	B₂	B₃	G	H	質量（kg）
MKS-1501-A-04	300／650	55	15	5	58	39	15	15.5	M4	4.5	0.27
MKS-2001-A-04	500／1,200	66	20	6	61	39	20	5	M5	5.5	0.33
MKS-2501-A-04	650／1,300	75	20	5	56	35	20	5	M6	8	0.41
MKS-3001-A-04	850／1,700	90	22	5	68	39	22	8.5	M8	10	0.7
MKS-3501-A-04	1,100／1,900	100	24	5	67	39	24	7.5	M8	10	0.83
MKS-4501-A-04	1,350／2,000	120	26	5	82	49	26	11.5	M10	15	1.51
MKS-5501-A-04	1,350／2,000	128	30	5	82	49	30	9.5	M10	18	1.83
MKS-6501-A-04	1,350／2,000	138	30	5	82	49	30	9.5	M10	15	2.62

※プラスコネクションの保持力は、圧力が0.4MPaのときの値です。

【MKS】開放圧力：0.55MPa

型番	保持力^※（N）標準／プラスコネクション	A	A₁	A₂	B	B₁	B₂	B₃	G	H	質量（kg）
MKS-1201-A	250/600	48.6	15	-	64	50	15	20.5	M4	4.5	0.21
MKS-1501-A	400/1,050	55	15	5	58	39	15	15.5	M4	4.5	0.27
MKS-1501-E	400/1,050	55	15	6	58	39	15	15.5	M4	4.5	0.26
MKS-1501/300	400/-	64	15	5	58	39	15	15.5	M4	4.5	0.3
MKS-1502-K	400/1,050	55	15	5	58	39	15	15.5	M4	4.5	0.27
MKS-1502-KB	400/-	77	15	-	58	39	15	11.5	M5	5	0.45
MKS-1503-BM	400/1,300	55	15	6	58	39	15	15.5	M4	4.5	0.25
MKS-1504-F	400/1,300	55	15	6	58	39	15	15.5	M4	4.5	0.25
MKS-1505-AK	400/1,050	55	15	5	58	39	15	15.5	M4	4.5	0.26
MKS-1510-B	400/1,050	55	15	5	58	39	15	15.5	M4	4.5	0.26
MKS-1514-D	400/-	55	15	5	58	39	15	15.5	M4	4.5	0.27
MKS-1701-B	250/600	70	15	5	64	48	15	11.5	M5	7.5	0.29
MKS-2001-A	600/1,300	66	20	6	61	39	20	5	M5	5.5	0.33
MKS-2001-E	600/1,300	66	20	5	61	39	20	9	M6	6	0.35
MKS-2001-G	400/-	60	15	-	68	49	25	12	M5	6	0.37
MKS-2002-K	600/1,300	66	20	5	61	39	20	5	M5	5.5	0.33
MKS-2002-KB	600/1,600	88	20	5	61	39	20	5	M5	5.5	0.39
MKS-2003-BM	600/1,300	66	20	5	61	39	20	9	M6	6	0.36
MKS-2004-F	600/1,300	66	20	5	61	39	20	9	M6	6	0.35
MKS-2005-A	600/-	66	20	5	61	39	20	5	M5	5.5	0.33
MKS-2005-AK	600/1,300	66	20	5	61	39	20	9	M6	6	0.36
MKS-2005-KB	400/1,050	80	20	5	58	39	20	15.5	M4	4.5	0.35
MKS-2007-AR	550/-	63	20	5	61	42	20	11	M5	5.5	0.49
MKS-2010-B	600/1,600	66	20	5	61	39	20	9	M6	6	0.35
MKS-2012-F	600/1,300	66	20	5	61	39	20	9	M6	6	0.35
MKS-2014-D	600/-	66	20	6	61	39	20	10	M5	4.2	0.31
MKS-2101-B	400/-	77	15	-	58	39	15	21.5	M5	5	0.29
MKS-2501-A	750/1,400	75	20	5	56	35	20	5	M6	8	0.41
MKS-2501-E	750/1,500	75	20	5	56	35	20	5	M6	7.5	0.39
MKS-2501-G	750/-	75	20	-	65	44	20	12	M6	8	0.46
MKS-2501-N	750/1,400	75	20	5	56	35	20	5	M6	8	0.41
MKS-2501/1000	750/-	84	20	5	56	35	20	5	M6	8	0.47
MKS-2502-K	750/1,400	75	20	5	56	35	20	5	M6	8	0.41
MKS-2502-KB	750/1,400	121	50	5	57	36	20	5	M8	10	0.7
MKS-2502-R	750/-	75	20	5	56	35	20	5	M6	8	0.41
MKS-2503-B	750/1,500	75	20	5	56	35	20	5	M6	8	0.48
MKS-2503-MR	750/1,500	75	20	5	56	35	20	5	M6	8	0.48
MKS-2505-A	750/-	75	20	5	56	35	20	5	M6	8	0.42
MKS-2505-AK	750/1,500	75	20	5	56	35	20	5	M6	8	0.48
MKS-2505-AR	750/1,500	75	20	5	56	35	20	5	M6	8	0.48
MKS-2505-KB	750/1,950	120	50	5	56	35	20	5	M6	8	0.64
MKS-2512-F	750/1,500	75	20	5	56	35	20	5	M6	8	0.48
MKS-2514-D	750/-	75	20	5	56	35	20	5	M6	8	0.42
MKS-2514-E	750/1,500	75	20	5	56	35	20	5	M6	8	0.42
MKS-2701-B	600/-	88	20	-	65	43	20	9.5	M6	6	0.44
MKS-3001-A	1,050/2,600	90	22	5	68	39	22	8.5	M8	10	0.7
MKS-3001-E	750/1,400	90	22	5	60	39	22	8.5	M8	9	0.76
MKS-3001-G	1,050/-	90	22	-	78	49	22	13.5	M8	8	0.66
MKS-3002-K	1,050/2,600	90	22	5	68	39	22	8.5	M8	10	0.69
MKS-3002-KB	1,050/2,800	142	22	5	68	39	22	8.5	M8	8	1.18
MKS-3003-BM	1,050/2,600	90	22	5	68	39	22	8.5	M8	9	0.77
MKS-3004-F	750/1,400	90	22	5	60	39	22	8.5	M8	9	0.76
MKS-3005-A	1,050/-	90	22	5	68	39	22	8.5	M8	7	0.68
MKS-3005-AK	1,050/2,600	90	22	5	68	39	22	8.5	M8	9	0.79
MKS-3012-F	750/1,500	90	22	5	60	39	22	8.5	M8	9	0.77
MKS-3014-E	750/1,400	90	22	5	60	39	22	8.5	M8	9	0.77
MKS-3501-A	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	0.83
MKS-3501-B	750/1,400	121	50	5	57	36	20	5	M8	10	0.69
MKS-3501-E	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	0.98
MKS-3501-G	1,050/-	96	20	-	73	44	20	10	M8	10	0.71
MKS-3501/1000	750/-	114	24	5	67	39	24	7.5	M8	10	0.94
MKS-3502-D	1,250/-	100	24	5	67	39	24	7.5	M8	10	1
MKS-3502-K	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	0.82
MKS-3502-KB	1,250/2,200	156	60	5	67	39	20	9.5	M10	10	1.44
MKS-3503-BM	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	1
MKS-3503-MR	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	1
MKS-3504-F	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	1
MKS-3505-A	1,250/-	100	24	5	67	39	24	7.5	M8	10	0.83
MKS-3505-AK	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	1
MKS-3505-AR	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	1
MKS-3505-KB	1,250/2,200	156	60	5	70	42	20	9.5	M10	10	1.47
MKS-3507-AR	750/-	79	20	5	57	36	20	5	M6	7	0.77
MKS-3512-F	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	0.98
MKS-3514-D	1,250/-	100	24	5	67	39	24	7.5	M8	10	0.84
MKS-3514-E	1,250/2,200	100	24	5	67	39	24	7.5	M8	10	0.98
MKS-4501-A	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.51
MKS-4501-E	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.88
MKS-4501/1000	1,450/-	130	26	5	82	49	26	11.5	M10	15	1.62
MKS-4502-E	1,450/3,300	120	26	5	82	49	26	11.5	M10	11.8	1.5
MKS-4502-K	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.52
MKS-4502-R	1,450/-	120	26	5	82	49	26	11.5	M10	15	1.51
MKS-4503-BM	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.79
MKS-4503-MR	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.77
MKS-4504-F	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.77
MKS-4505-A	1,450/-	120	26	5	82	49	26	11.5	M10	15	1.52
MKS-4505-AK	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.79
MKS-4505-AR	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.79
MKS-4512-F	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.77
MKS-4514-D	1,450/-	120	26	5	82	49	26	11.5	M10	15	1.5
MKS-4514-E	1,450/3,300	120	26	5	82	49	26	11.5	M10	15	1.78
MKS-5001-B	1,250/2,200	156	60	5	67	39	20	9.5	M10	10	1.45
MKS-5501-A	1,450/3,300	128	30	5	82	49	30	9.5	M10	18	1.83
MKS-5501-F	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	1.88
MKS-5501-SR	1,450/3,300	128	30	5	82	49	30	9.5	M10	18	1.81
MKS-5502-K	1,450/3,000	128	30	5	82	49	30	9.5	M10	18	1.8
MKS-5502-R	1,450/-	128	30	5	82	49	30	9.5	M10	15	2.07
MKS-5503-MR	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	2.3
MKS-5504-F	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	2.06
MKS-5505-AK	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	2.07
MKS-5505-AR	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	2.06
MKS-5514-C	1,450/3,300	128	30	5	82	49	30	9.5	M10	18	1.8
MKS-5515-A	1,450/3,300	128	30	5	82	49	30	9.5	M10	15	1.88
MKS-6501-A	1,450/3,300	138	30	5	82	49	30	9.5	M10	15	2.62
MKS-6501-E	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.83
MKS-6501-F	1,450/-	138	30	5	82	49	30	9.5	M10	15	2.17
MKS-6501-N	1,450/3,300	138	30	5	82	49	30	9.5	M10	11	2.36
MKS-6501/1000	1,450/-	150	30	5	82	49	30	9	M10	15	2.85
MKS-6502-R	1,450/-	138	30	5	82	49	30	9.5	M10	19	2.6
MKS-6503-MR	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.84
MKS-6504-F	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.81
MKS-6505-AK	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.8
MKS-6505-AR	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.8
MKS-6512-F	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.81
MKS-6514-E	1,450/3,300	138	30	5	82	49	30	9.5	M10	20	2.81
MKS-8501-A	1,450/3,300	160	30	5	82	49	30	9.5	M10	15	3.05

※プラスコネクションの保持力は、圧力が0.4MPaのときの値です。
・プラスコネクションの値がない型番は、プラスコネクションには対応していません。

注意・禁止事項

使用上のご注意

MKSは、出荷時にコンタクトセクション間にスペーサをはさみ込んである。取りつけ時以外は、このスペーサを取りはずさない。スペーサを取りはずした状態で長時間放置すると、MKSが作動しなくなることがある。

Rガイド用のリニアクランパ・ズィーを使用する場合、図の点線の延長線上がレールの円弧中心になるようにする

MKS-1501／300：X=8mm
MKS-2501／1000：X=19mm
MKS-3501／1000：X=19.5mm
MKS-4501／1000：X=16.5mm
MKS-6501／1000：X=21mm

注意・禁止事項

※ 一部の型番の情報のみ掲載しています。
※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
※ 誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

呼び型番

使用温度

保持力

(N)

クランパ形状

本体長さ

(mm)

本体幅

(mm)

開放圧力

(Mpa)

最高使用圧力

(Mpa)

適用レールブランド

最小発注数量

15	-10～+70℃	400/1050	100	55	58	0.55	0.65	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
15	-10～+70℃	250/550	100	55	58	0.3	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
15	-10～+70℃	300/650	100	55	58	0.4	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
20	-10～+70℃	600/1300	100	66	61	0.55	0.65	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
20	-10～+70℃	350/810	100	66	61	0.3	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
20	-10～+70℃	500/1200	100	66	61	0.4	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
25	-10～+70℃	750/1400	100	75	56	0.55	0.65	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
25	-10～+70℃	350/880	100	75	56	0.3	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
25	-10～+70℃	650/1300	100	75	56	0.4	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
25	-10～+70℃	750/1500	200	75	56	0.55	0.65	THK	1個
25	-10～+70℃	750/1500	200	75	56	0.55	0.65	NSK / Rexroth	1個
30	-10～+70℃	1050/2600	100	90	68	0.55	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
30	-10～+70℃	750/1320	100	90	68	0.3	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
30	-10～+70℃	850/1700	100	90	68	0.4	0.65	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / Rollon / THK	1個
30	-10～+70℃	750/1400	200	90	60	0.55	0.65	THK	1個
30	-10～+70℃	750/1400	200	90	60	0.55	0.65	NSK	1個
35	-10～+70℃	1250/2200	100	100	67	0.55	0.65	HIWIN / IKO / INA / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
35	-10～+70℃	1100/1900	100	100	67	0.4	0.65	HIWIN / IKO / INA / NSK / OZAK / Rollon / THK	1個
35	-10～+70℃	1250/2200	200	100	67	0.55	0.65	THK	1個
45	-10～+70℃	1450/3300	100	120	82	0.55	0.65	HIWIN / IKO / INA / NSK / PMI / Rollon / THK / 日本ベアリング	1個
45	-10～+70℃	1100/1850	100	120	82	0.3	0.65	HIWIN / IKO / INA / NSK / Rollon / THK	1個
45	-10～+70℃	1350/2000	100	120	82	0.4	0.65	HIWIN / IKO / INA / NSK / Rollon / THK	1個
45	-10～+70℃	1450/3300	200	120	82	0.55	0.65	THK	1個
45	-10～+70℃	1450/3300	200	120	82	0.55	0.65	NSK	1個
55	-10～+70℃	1100/1850	100	128	82	0.3	0.65	HIWIN / IKO / INA / NSK / Rollon / THK	1個
55	-10～+70℃	1350/2000	100	128	82	0.4	0.65	HIWIN / IKO / INA / NSK / Rollon / THK	1個
65	-10～+70℃	1100/1850	100	138	82	0.3	0.65	HIWIN / IKO / NSK / THK	1個
65	-10～+70℃	1350/2000	100	138	82	0.4	0.65	HIWIN / IKO / NSK / THK	1個

通常単価(税別) (税込単価)	通常出荷日

80,647円 ( 88,712円 )	在庫品1日目当日出荷可能
77,270円 ( 84,997円 )	3日目
77,270円 ( 84,997円 )	3日目
81,773円 ( 89,950円 )	3日目
78,349円 ( 86,184円 )	3日目
78,349円 ( 86,184円 )	3日目
80,467円 ( 88,514円 )	4日目
80,467円 ( 88,514円 )	4日目
80,467円 ( 88,514円 )	3日目
104,031円 ( 114,434円 )	4日目
104,031円 ( 114,434円 )	4日目
93,641円 ( 103,005円 )	4日目
89,383円 ( 98,321円 )	3日目
93,641円 ( 103,005円 )	3日目
115,906円 ( 127,497円 )	4日目
115,906円 ( 127,497円 )	4日目
103,088円 ( 113,397円 )	3日目
103,088円 ( 113,397円 )	4日目
139,449円 ( 153,394円 )	3日目
171,008円 ( 188,109円 )	4日目
171,008円 ( 188,109円 )	4日目
171,008円 ( 188,109円 )	4日目
219,278円 ( 241,206円 )	4日目
219,278円 ( 241,206円 )	4日目
233,117円 ( 256,429円 )	4日目
233,117円 ( 256,429円 )	4日目
291,060円 ( 320,166円 )	4日目
291,060円 ( 320,166円 )	4日目

詳細情報

基本情報

基本情報

空気圧排出時にばねの力でリニアガイドウェイのレールをクランプするリニアクランパ・ズィー。
【特長】
・常時閉（NormallyClosed）タイプ。
・空気圧供給時：クランプを開放する。
・最低開放圧力が0.3MPa・0.4MPaの商品を標準化。
・コンパクト設計。
・既存システムへの組みつけも容易。
・リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要。
【用途】
・任意の位置決め用途、びびり防止、剛性アップ。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
リニアクランパ・ズィー低コストタイプ HKL
テーブルの保持・位置ぎめ・びびり防止にご使用ください。軽量・低コストでコンパクト設計。既存システムへの組みつけも容易です。
鍋屋バイテック
リニアクランパ・ズィー低コストタイプ HKC
テーブルの保持・位置ぎめ・びびり防止にご使用ください。低コストでコンパクト設計。既存システムへの組みつけも容易です。
鍋屋バイテック
リニアクランパ・ズィーマニュアル HKシリーズ
コンパクト設計のマニュアルタイプです。テーブルの保持・位置ぎめ・びびり防止にご使用ください。低コストなうえ、既存システムへの組みつけも容易です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアクランパ・ズィー MKSのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品リニアクランパ・ズィー MKS	リニアクランパ・ズィー MK	リニアクランパ・ズィーミニチュアガイドウェイ用 MCP	リニアクランパ・ズィー用アダプタプレート PMK	リニアクランパ・ズィー用アダプタプレート PHK	リニアクランパ・ズィー用アダプタプレート PHKL
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	77,270円-	69,477円 -	46,816円	3,997円 -	3,481円 -	868円 -
通常出荷日	在庫品1日目〜	3日目〜	3日目	1日目〜	4日目〜	在庫品1日目〜
種類	クランパー	クランパー	クランパー	高さ調整ブロック	高さ調整ブロック	高さ調整ブロック
材質	スチール	スチール	スチール	スチール	スチール	アルミ
本体材質	SCr415相当	SCr415相当	SCr415相当	SS330相当	SS330相当	A5052
表面処理	無電解ニッケルメッキ	無電解ニッケルメッキ	無電解ニッケルメッキ	黒色酸化皮膜	黒色酸化皮膜	アルマイト処理
制御方式	空気圧・常時閉	空気圧・常時開	空気圧・常時開	空気圧	マニュアル	マニュアル
