鍋屋バイテック

リニアクランパ・ズィー MK

カタログ |

通常単価(税別): 69,477円～185,230円

税込単価: 76,425円～203,753円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

テーブルの保持、任意の位置ぎめ、びびり防止に使用するリニアクランパ・ズィー。【...

種類
クランパー
材質
スチール
本体材質
SCr415相当
表面処理
無電解ニッケルメッキ
制御方式
空気圧・常時開
使用温度
-10～+70℃
最低使用圧力 (Mpa)
0.3
最高使用圧力 (Mpa)
0.65

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

既存システムへの組みつけも容易です。リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要です。

構造

製品仕様

材質・仕上げ

制御方式：空気圧・常時開
最低使用圧力：0.3MPa
最高使用圧力：0.6MPa
レスポンスタイム：max.0.06s
・クランプ寿命※：500万回
使用温度：0～70℃
適用レールの呼び：#12～#100
※参考値であり、保証値ではありません。

本体：SCr415相当、無電解ニッケルメッキ
エアフィルタ：真鍮
コンタクトセクション：SUJ2相当、表面処理なし
アジャストスクリュー：SUJ2相当、表面処理なし
キャップ：SUS303

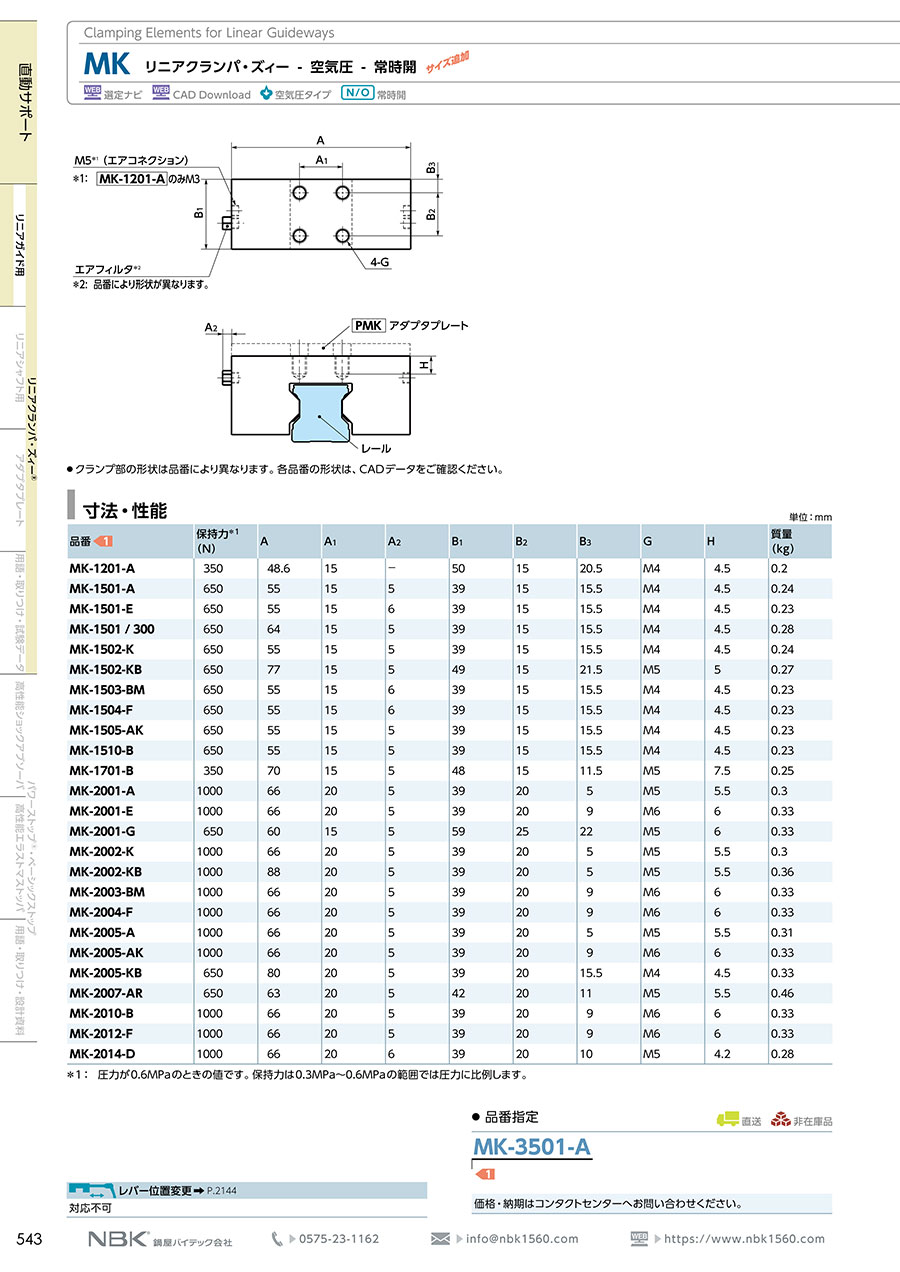

規格表

寸法・性能

単位：mm

型番	保持力^*1 （N）	A	A1	A2	B1	B2	B3	G	H	質量（kg）
MK-1201-A	350	48.6	15	-	50	15	20.5	M4	4.5	0.2
MK-1501-A	650	55	15	5	39	15	15.5	M4	4.5	0.24
MK-1501-E	650	55	15	6	39	15	15.5	M4	4.5	0.23
MK-1501/300	650	64	15	5	39	15	15.5	M4	4.5	0.28
MK-1502-K	650	55	15	5	39	15	15.5	M4	4.5	0.24
MK-1502-KB	650	77	15	5	49	15	21.5	M5	5	0.27
MK-1503-BM	650	55	15	6	39	15	15.5	M4	4.5	0.23
MK-1504-F	650	55	15	6	39	15	15.5	M4	4.5	0.23
MK-1505-AK	650	55	15	5	39	15	15.5	M4	4.5	0.23
MK-1510-B	650	55	15	5	39	15	15.5	M4	4.5	0.23
MK-1701-B	350	70	15	5	48	15	11.5	M5	7.5	0.25
MK-2001-A	1,000	66	20	5	39	20	5	M5	5.5	0.3
MK-2001-E	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2001-G	650	60	15	5	59	25	22	M5	6	0.33
MK-2002-K	1,000	66	20	5	39	20	5	M5	5.5	0.3
MK-2002-KB	1,000	88	20	5	39	20	5	M5	5.5	0.36
MK-2003-BM	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2004-F	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2005-A	1,000	66	20	5	39	20	5	M5	5.5	0.31
MK-2005-AK	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2005-KB	650	80	20	5	39	20	15.5	M4	4.5	0.33
MK-2007-AR	650	63	20	5	42	20	11	M5	5.5	0.46
MK-2010-B	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2012-F	1,000	66	20	5	39	20	9	M6	6	0.33
MK-2014-D	1,000	66	20	6	39	20	10	M5	4.2	0.28
MK-2101-B	650	77	15	5	49	15	21.5	M5	5	0.31
MK-2501-A	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2501-E	1,200	75	20	5	35	20	5	M6	7.5	0.33
MK-2501-G	1,200	75	20	5	54	20	22	M6	8	0.43
MK-2501-N	1,200	75	20	5	35	20	5	M6	8	0.43
MK-2501/1000	1,200	84	20	5	35	20	5	M6	8	0.4
MK-2502-K	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2502-KB	1,200	121	50	5	36	20	5	M8	10	0.58
MK-2502-R	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2503-B	1,200	75	20	5	35	20	5	M6	8	0.42
MK-2503-MR	1,200	75	20	5	35	20	5	M6	8	0.42
MK-2505-A	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2505-AK	1,200	75	20	5	35	20	5	M6	8	0.42
MK-2505-AR	1,200	75	20	5	35	20	5	M6	8	0.42
MK-2505-KB	1,200	120	50	5	35	20	5	M6	8	0.55
MK-2512-F	1,200	75	20	5	35	20	5	M6	8	0.42
MK-2514-D	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2514-E	1,200	75	20	5	35	20	5	M6	8	0.35
MK-2701-B	1,000	88	20	5	53	20	19.5	M6	6	0.46
MK-3001-A	1,750	90	22	5	39	22	8.5	M8	10	0.62
MK-3001-E	1,200	90	22	5	39	22	8.5	M8	9	0.7
MK-3001-G	1,750	90	22	5	59	22	23.5	M8	8	0.67
MK-3002-K	1,750	90	22	5	39	22	8.5	M8	10	0.63
MK-3002-KB	1,750	142	22	5	39	22	8.5	M8	8	1.1
MK-3003-BM	1,750	90	22	5	39	22	8.5	M8	9	0.7
MK-3004-F	1,200	90	22	5	39	22	8.5	M8	9	0.7
MK-3005-A	1,750	90	22	5	39	22	8.5	M8	7	0.6
MK-3005-AK	1,750	90	22	5	39	22	8.5	M8	9	0.72
MK-3012-F	1,200	90	22	5	39	22	8.5	M8	9	0.7
MK-3014-E	1,200	90	22	5	39	22	8.5	M8	9	0.7
MK-3501-A	2,000	100	24	5	39	24	7.5	M8	10	0.7
MK-3501-B	1,200	121	50	5	36	20	5	M8	10	0.58
MK-3501-E	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3501-G	1,750	96	20	5	54	20	20	M8	10	0.71
MK-3501/1000	2,000	114	24	5	39	24	7.5	M8	10	0.83
MK-3502-D	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3502-K	2,000	100	24	5	39	24	7.5	M8	10	0.71
MK-3502-KB	2,000	156	60	5	42	20	9.5	M10	10	1.33
MK-3503-BM	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3503-MR	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3504-F	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3505-A	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3505-AK	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3505-AR	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3505-KB	2,000	156	60	5	39	20	9.5	M10	10	1.37
MK-3507-AR	800	79	20	5	36	20	5	M6	7	0.7
MK-3512-F	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-3514-D	2,000	100	24	5	39	24	7.5	M8	10	0.7
MK-3514-E	2,000	100	24	5	39	24	7.5	M8	10	0.88
MK-4501-A	2,250	120	26	5	49	26	11.5	M10	15	1.35
MK-4501-E	2,250	120	26	5	49	26	11.5	M10	15	1.63
MK-4501/1000	2,250	130	26	5	49	26	11.5	M10	15	1.48
MK-4502-K	2,250	120	26	5	49	26	11.5	M10	15	1.36
MK-4502-R	2,250	120	26	5	49	26	11.5	M10	15	1.37
MK-4503-BM	2,250	120	26	5	49	26	11.5	M10	15	1.64
MK-4503-MR	2,250	120	26	5	49	26	11.5	M10	15	1.64
MK-4504-F	2,250	120	26	5	49	26	11.5	M10	15	1.63
MK-4505-A	2,250	120	26	5	49	26	11.5	M10	15	1.35
MK-4505-AK	2,250	120	26	5	49	26	11.5	M10	15	1.63
MK-4505-AR	2,250	120	26	5	49	26	11.5	M10	15	1.64
MK-4512-F	2,250	120	26	5	49	26	11.5	M10	15	1.63
MK-4514-D	2,250	120	26	5	49	26	11.5	M10	15	1.35
MK-4514-E	2,250	120	26	5	49	26	11.5	M10	15	1.35
MK-5001-B	2,000	156	60	5	39	20	9.5	M10	10	1.32
MK-5501-A	2,250	128	30	5	49	30	9.5	M10	18	1.64
MK-5501-F	2,250	128	30	5	49	30	9.5	M10	15	1.74
MK-5501-SR	2,250	128	30	5	49	30	9.5	M10	18	1.65
MK-5502-K	2,250	128	30	5	49	30	9.5	M10	18	1.65
MK-5502-R	2,250	128	30	5	49	30	9.5	M10	15	1.91
MK-5503-MR	2,250	128	30	5	49	30	9.5	M10	15	1.9
MK-5504-F	2,250	128	30	5	49	30	9.5	M10	15	1.9
MK-5505-AK	2,250	128	30	5	49	30	9.5	M10	15	1.9
MK-5505-AR	2,250	128	30	5	49	30	9.5	M10	15	1.9
MK-5514-E	2,250	128	30	5	49	30	9.5	M10	15	1.9
MK-5515-A	2,250	128	30	5	49	30	9.5	M10	15	1.73
MK-6501-A	2,250	138	30	5	49	30	9.5	M10	15	2.42
MK-6501-E	2,250	138	30	5	49	30	9.5	M10	20	2.62
MK-6501-F	2,250	138	30	5	49	30	9.5	M10	15	2
MK-6501-N	2,250	138	30	5	49	30	9.5	M10	11	2.21
MK-6501/1000	2,250	150	30	5	49	30	9	M10	15	2.69
MK-6502-R	2,250	138	30	5	49	30	9.5	M10	19	2.45
MK-6503-MR	2,250	138	30	5	49	30	9.5	M10	20	2.84
MK-6504-F	2,250	138	30	5	49	30	9.5	M10	20	2.64
MK-6505-AK	2,250	138	30	5	49	30	9.5	M10	20	2.63
MK-6505-AR	2,250	138	30	5	49	30	9.5	M10	20	2.64
MK-6512-F	2,250	138	30	5	49	30	9.5	M10	20	2.63
MK-6514-E	2,250	138	30	5	49	30	9.5	M10	20	2.64
MK-8501-A	2,250	160	30	5	49	30	9.5	M10	15	2.83

*1：圧力が0.6MPaのときの値です。保持力は0.3MPa～0.6MPaの範囲では圧力に比例します。

使用例

性能・試験情報

保持力

保持力・圧力のグラフ

保持力は、圧力が0.6MPaのときの値。
保持力は0.3～0.6MPaの範囲では圧力に比例する。

MKの大きな保持力は、ウェッジスライドギアの楔効果によって発生する

空気圧による力Fは、ピストンに加わるとウェッジスライドギアの楔効果により力Nに変換。このとき、力Nは力Fの1/tanθ（θは楔の角度）倍の大きさになる。この力Nがリニアガイドウェイのレールとの間で摩擦力Rを生みだし、MKの大きな保持力となる。

注意・禁止事項

使用上の注意

Rガイド用のリニアクランパ・ズィーを使用する場合、下図の点線の延長線上がレールの円弧中心になるようにしてください。

Rガイド用のリニアクランパ・ズィーを使用する場合、点線の延長線上がレールの円弧中心になるようにすること

MK-1501／300：X=8mm
MK-2501／1000：X=19mm
MK-3501／1000：X=19.5mm
MK-4501／1000：X=16.5mm
MK-6501／1000：X=21mm

注意・禁止事項

※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
※ 誤記・脱字による損害については責任を負いかねます。
※ 一部の型番の情報のみ掲載しています。

型番リスト

表示件数

型番

呼び型番

保持力

(N)

クランパ形状

本体長さ

(mm)

本体幅

(mm)

適用レールブランド

最小発注数量

15	650	100	55	39	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
20	1000	100	66	39	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
25	1200	100	75	35	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
25	1200	200	75	35	THK	1個
25	1200	200	75	35	NSK / Rexroth	1個
30	1750	100	90	39	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
30	1200	200	90	39	THK	1個
30	1200	200	90	39	NSK	1個
35	2000	100	100	39	HIWIN / IKO / INA / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
35	2000	200	100	39	THK	1個
45	2250	100	120	49	HIWIN / IKO / INA / NSK / PMI / Rollon / THK / 日本ベアリング	1個
45	2250	200	120	49	THK	1個

通常単価(税別) (税込単価)	通常出荷日

69,477円 ( 76,425円 )	3日目
70,470円 ( 77,517円 )	3日目
73,165円 ( 80,482円 )	3日目
91,826円 ( 101,009円 )	4日目
92,684円 ( 101,952円 )	4日目
76,554円 ( 84,209円 )	3日目
101,078円 ( 111,186円 )	4日目
101,078円 ( 111,186円 )	4日目
87,579円 ( 96,337円 )	3日目
114,342円 ( 125,776円 )	4日目
149,228円 ( 164,151円 )	4日目
185,230円 ( 203,753円 )	4日目

詳細情報

基本情報

基本情報

テーブルの保持、任意の位置ぎめ、びびり防止に使用するリニアクランパ・ズィー。
【特長】
・常時開（Normally Open）タイプ。
・空気圧供給時：リニアガイドウェイのレールをクランプする。
・排気時：クランプを開放する。
・コンパクト設計。
・角シャフトにも使用できる。
・既存システムへの組みつけも容易。
・リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要。

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。
