リニアクランパ・ズィー 低コストタイプ HKC
- 通常単価(税別)
- 11,913円～18,875円
- 税込単価
- 13,104円～20,763円
テーブルの保持・位置ぎめ・びびり防止に最適なリニアガイドブレーキ。【特長】・マ...
詳細情報を確認する商品情報

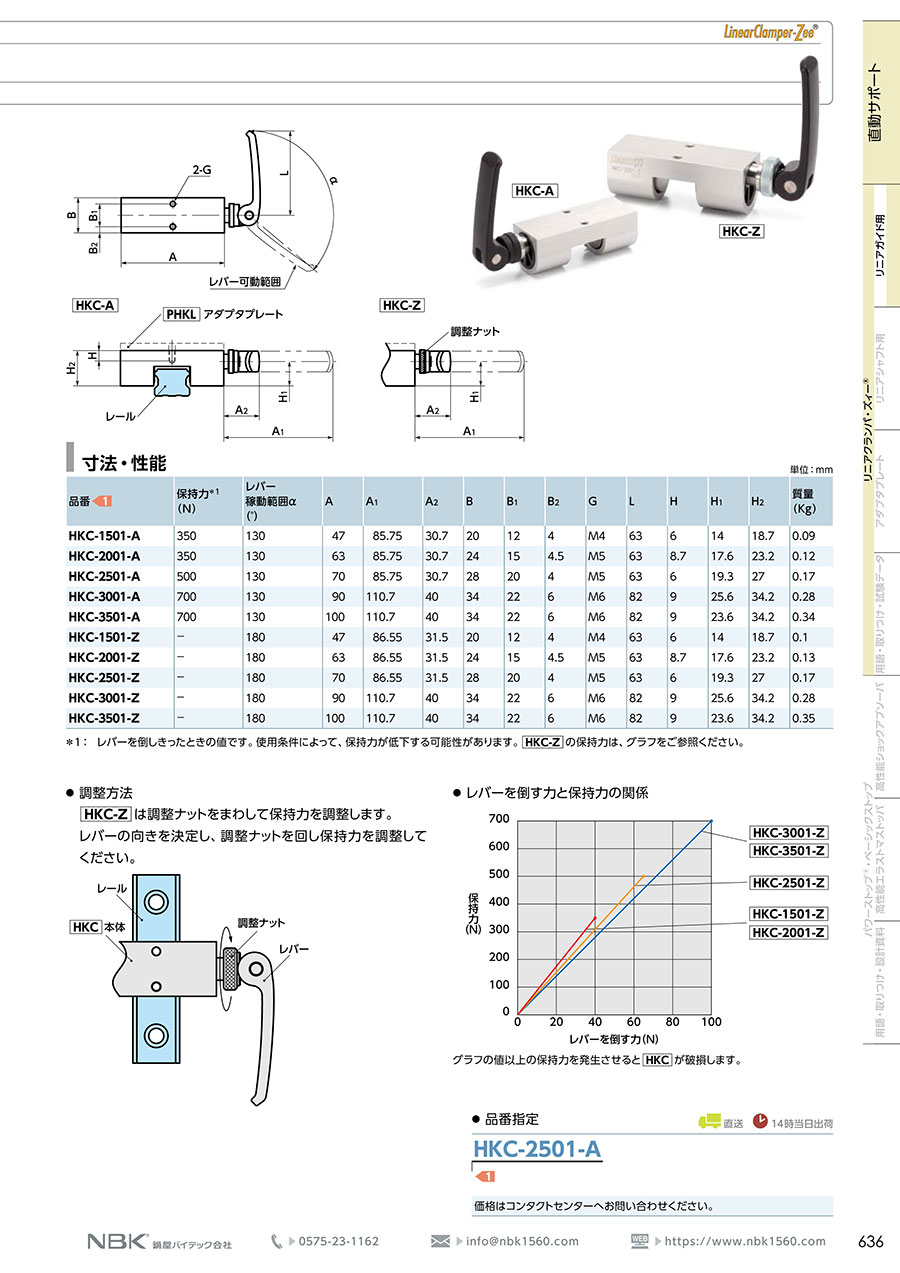

外形図
HKC-A
HKC-Z
製品仕様
構造
材質・仕上げ
| 商品記号 | HKC-A | HKC-Z |
|---|---|---|
| 本体 | A6063相当 アルマイト処理 | A6063相当 アルマイト処理 |
| スプリング | SUS304-WPB | SUS304-WPB |
| ボルト | SUS304相当 | SUS304相当 |
| レバー | 亜鉛ダイカスト 静電塗装（つや消し黒） | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| スペーサ | SUS304 | SUS304 |
| コンタクトセクション・ジョー | ガラス繊維強化ナイロン6（黒） | ガラス繊維強化ナイロン6（黒） |
| コンタクトセクション・パッド | SUS304 | SUS304 |
| 調整ナット | - | 亜鉛ダイカスト 三価クロメート処理 |
取り付け
| ねじの呼び*1 | 締めつけトルク （N・m） |
|---|---|
| M4 | 2.5 |
| M5 | 5.5 |
| M6 | 9.5 |
- *1：強度区分8.8以上のねじをご使用ください。
安全上の注意、設計における注意事項、取り付け手順を事前にご確認ください。
調整方法
HKC-Zは調整ナットをまわして保持力を調整します。
レバーの向きを決定し、調整ナットを回し保持力を調整してください。
レバーを倒す力と保持力の関係
グラフの値以上の保持力を発生させるとHKCが破損します。
規格表
寸法・性能
（単位：mm）
| 型番 | 保持力*1 （N） | レバー 稼動範囲α （°） | A | A1 | A2 | B | B1 | B2 | G | L | H | H1 | H2 | 質量 （Kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKC-1501-A | 350 | 130 | 47 | 85.75 | 30.7 | 20 | 12 | 4 | M4 | 63 | 6 | 14 | 18.7 | 0.09 |
| HKC-2001-A | 350 | 130 | 63 | 85.75 | 30.7 | 24 | 15 | 4.5 | M5 | 63 | 8.7 | 17.6 | 23.2 | 0.12 |
| HKC-2501-A | 500 | 130 | 70 | 85.75 | 30.7 | 28 | 20 | 4 | M5 | 63 | 6 | 19.3 | 27 | 0.17 |
| HKC-3001-A | 700 | 130 | 90 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 25.6 | 34.2 | 0.28 |
| HKC-3501-A | 700 | 130 | 100 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 23.6 | 34.2 | 0.34 |
| HKC-1501-Z | - | 180 | 47 | 86.55 | 31.5 | 20 | 12 | 4 | M4 | 63 | 6 | 14 | 18.7 | 0.1 |
| HKC-2001-Z | - | 180 | 63 | 86.55 | 31.5 | 24 | 15 | 4.5 | M5 | 63 | 8.7 | 17.6 | 23.2 | 0.13 |
| HKC-2501-Z | - | 180 | 70 | 86.55 | 31.5 | 28 | 20 | 4 | M5 | 63 | 6 | 19.3 | 27 | 0.17 |
| HKC-3001-Z | - | 180 | 90 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 25.6 | 34.2 | 0.28 |
| HKC-3501-Z | - | 180 | 100 | 110.7 | 40 | 34 | 22 | 6 | M6 | 82 | 9 | 23.6 | 34.2 | 0.35 |
- *1：レバーを倒しきったときの値です。使用条件によって、保持力が低下する可能性があります。HKC-Zの保持力は、グラフをご参照ください。
注意・禁止事項
使用上の注意
レールをクランプした状態でレバーを回転させると、HKCが破損する場合があります。レバー位置の調整は必ずアンクランプ状態で行ってください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,913円 ( 13,104円 ) | 在庫品1日目当日出荷可能 |
12,184円 ( 13,402円 ) | 3日目 |
13,611円 ( 14,972円 ) | 3日目 |
13,477円 ( 14,825円 ) | 3日目 |
13,711円 ( 15,082円 ) | 3日目 |
14,658円 ( 16,124円 ) | 3日目 |
17,473円 ( 19,220円 ) | 3日目 |
17,786円 ( 19,565円 ) | 3日目 |
18,875円 ( 20,763円 ) | 3日目 |
詳細情報
基本情報
テーブルの保持・位置ぎめ・びびり防止に最適なリニアガイドブレーキ。
【特長】
・マニュアルタイプ。シングルで安価なクランプ機構。
・レバーを倒すとカムの力でレールをクランプする。
・HKC-Aは保持力固定タイプ。適応リニアガイドウエイに合わせて保持力を調整済み。
・レバーを360°どの位置で使用しても保持力が一定。
・HKC-Zは保持力調整タイプ。クランプする対象物に合わせて保持力を調整できる。
・カムの力で保持力は一定。作業の標準化に適している。
【用途】
・テーブルの保持・位置ぎめ・びびり防止に。
ご注意
- ※カタログで確認できないレールタイプは、鍋屋バイテックの 選定表 からご選定ください。
