鍋屋バイテック

リニアクランパ・ズィーマニュアル HKシリーズ

Name: リニアクランパ・ズィー マニュアル HKシリーズ
Brand: 鍋屋バイテック
SKU: 221006309429
Rating: 3 (1 reviews)

カタログ |

通常単価(税別): 24,390円～34,781円

税込単価: 26,829円～38,259円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

マニュアルタイプのリニアガイドブレーキ。【特長】・テーブルの保持・位置ぎめ・びびり防止に。・低コストタ...

詳細を確認

33.0

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

よく一緒に見られています

鍋屋バイテック

リニアクランパ・ズィー低コストタイプ HKC

通常価格(税別)： 11,913円 (税込価格：13,104円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

リニアクランパ・ズィーミニチュアガイドウェイ用 miniHK

通常価格(税別)： 7,997円 (税込価格：8,797円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

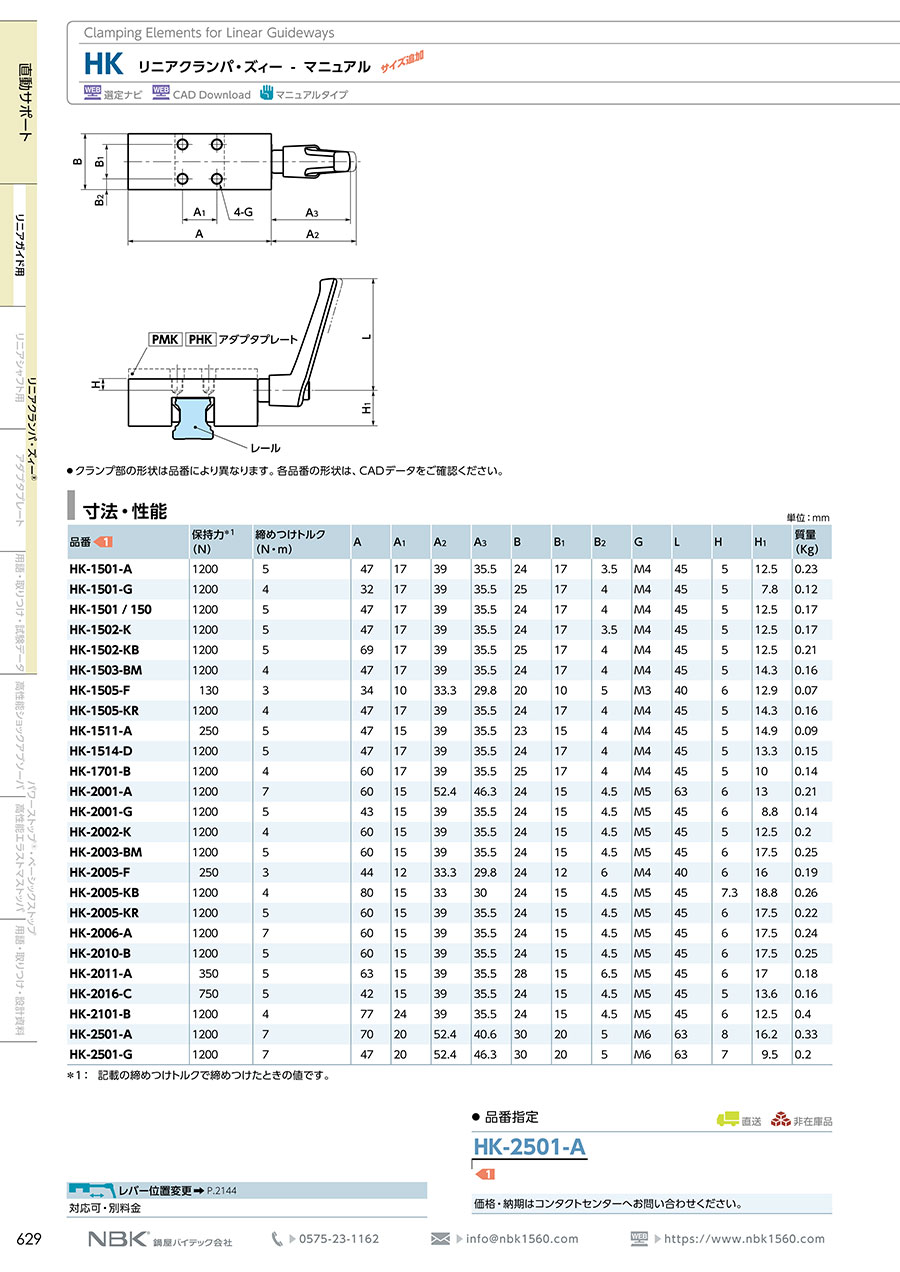

外形図

※クランプ部の形状は品番により異なります。

製品仕様

材質・仕上げ

本体：SCr415相当、無電解ニッケルメッキ
コンタクトセクション：S45C相当、表面処理なし
レバー：ナイロン6（つや消し黒）

製品仕様

制御方式：マニュアル
使用温度：0～70℃
適用レールの呼び：#15～#65

取りつけ

ねじの呼び M4：締めつけトルク 2.8N・m
ねじの呼び M5：締めつけトルク 5.5N・m
ねじの呼び M6：締めつけトルク 9.5N・m
ねじの呼び M8：締めつけトルク 23N・m
ねじの呼び M10：締めつけトルク 46N・m
ねじの呼び M14：締めつけトルク 125N・m
ねじの呼び M16：締めつけトルク 195N・m

※ 強度区分8.8以上のねじをご使用ください。
※ 安全上の注意、設計における注意事項、取りつけ手順を事前にご確認ください。

構造

規格表

寸法・性能

単位：mm

型番	保持力^*1 （N）	締めつけトルク（N・m）	A	A₁	A₂	A₃	B	B₁	B₂	G	L	H	H1	質量（kg）
HK-1501-A	1,200	5	47	17	39	35.5	24	17	3.5	M4	45	5	12.5	0.23
HK-1501-G	1,200	4	32	17	39	35.5	25	17	4	M4	45	5	7.8	0.12
HK-1501 / 150	1,200	5	47	17	39	35.5	24	17	4	M4	45	5	12.5	0.17
HK-1502-K	1,200	5	47	17	39	35.5	24	17	3.5	M4	45	5	12.5	0.17
HK-1502-KB	1,200	5	69	17	39	35.5	25	17	4	M4	45	5	12.5	0.21
HK-1503-BM	1,200	4	47	17	39	35.5	24	17	4	M4	45	5	14.3	0.16
HK-1505-F	130	3	34	10	33.3	29.8	20	10	5	M3	40	6	12.9	0.07
HK-1505-KR	1,200	4	47	17	39	35.5	24	17	4	M4	45	5	14.3	0.16
HK-1511-A	250	5	47	15	39	35.5	23	15	4	M4	45	5	14.9	0.09
HK-1514-D	1,200	5	47	17	39	35.5	24	17	4	M4	45	5	13.3	0.15
HK-1701-B	1,200	4	60	17	39	35.5	25	17	4	M4	45	5	10	0.14
HK-2001-A	1,200	7	60	15	52.4	46.3	24	15	4.5	M5	63	6	13	0.21
HK-2001-G	1,200	5	43	15	39	35.5	24	15	4.5	M5	45	6	8.8	0.14
HK-2002-K	1,200	4	60	15	39	35.5	24	15	4.5	M5	45	5	12.5	0.2
HK-2003-BM	1,200	5	60	15	39	35.5	24	15	4.5	M5	45	6	17.5	0.25
HK-2005-F	250	3	44	12	33.3	29.8	24	12	6	M4	40	6	16	0.19
HK-2005-KB	1,200	4	80	15	33	30	24	15	4.5	M5	45	7.3	18.8	0.26
HK-2005-KR	1,200	5	60	15	39	35.5	24	15	4.5	M5	45	6	17.5	0.22
HK-2006-A	1,200	7	60	15	39	35.5	24	15	4.5	M5	45	6	17.5	0.24
HK-2010-B	1,200	5	60	15	39	35.5	24	15	4.5	M5	45	6	17.5	0.25
HK-2011-A	350	5	63	15	39	35.5	28	15	6.5	M5	45	6	17	0.18
HK-2016-C	750	5	42	15	39	35.5	24	15	4.5	M5	45	5	13.6	0.16
HK-2101-B	1,200	4	77	24	39	35.5	24	15	4.5	M5	45	6	12.5	0.4
HK-2501-A	1,200	7	70	20	52.4	40.6	30	20	5	M6	63	8	16.2	0.33
HK-2501-G	1,200	7	47	20	52.4	46.3	30	20	5	M6	63	7	9.5	0.2
HK-2502-KB	1,200	7	118	20	52.4	46.3	30	20	5	M6	63	8	13.5	0.6
HK-2503-BM	1,200	7	70	20	52.4	46.3	30	20	5	M6	63	7	22.3	0.4
HK-2505-F	330	3	48	15	33.3	29.8	30	15	8	M6	45	7	19.6	0.2
HK-2505-KB	1,200	7	120	50	52.4	46.3	39	25	7	M6	63	11	23.2	0.7
HK-2505-KR	1,200	7	70	20	52.4	46.3	30	20	5	M6	63	7	22.3	0.4
HK-2507-A	1,200	5	70	20	39.0	35.5	30	20	5	M6	45	6	18.3	0.3
HK-2511-A	500	10	70	20	52.4	46.3	35	20	8	M6	63	8	21.2	0.2
HK-2701-B	1,200	4	80	20	39.0	35.5	30	20	5	M6	45	6	17.0	0.3
HK-3001-A	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	21.5	0.8
HK-3001-E	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	25.0	0.9
HK-3001-G	2,000	15	57	18	59.4	55.4	29	18	6	M6	78	8	13.0	0.4
HK-3002-K	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	21.5	0.8
HK-3003-BM	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	25.0	0.9
HK-3005-KR	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	25.0	0.9
HK-3011-A	800	12	90	20	59.4	55.4	38	20	9	M6	78	8	25.9	0.7
HK-3014-D	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	25.0	0.9
HK-3014-E	2,000	15	90	22	59.4	55.4	39	22	9	M6	78	8	25.0	0.9
HK-3501-A	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10	21.5	1.2
HK-3501-B	2,000	15	135	50	59.4	55.4	39	20	10	M8	78	10	20.5	1.1
HK-3501-G	2,000	15	68	24	59.4	55.4	39	24	8	M8	78	10	15.0	0.5
HK-3501 / 1000	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10.0	21.5	1
HK-3502-K	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10	21.5	0.9
HK-3502-KB	2,000	15	145	60	59.4	55.4	39	20	10	M8	78	11	26.9	1.2
HK-3502-R	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10	21.5	0.9
HK-3503-BM	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10	31.0	1.1
HK-3505-KB	2,000	15	145	60	59.4	55.4	39	20	10	M8	78	11	26.9	1.3
HK-3505-KR	2,000	15	100	24	59.4	55.4	39	24	8	M8	78	10	31.0	1.1
HK-3507-A	1,200	7	100	24	52.4	46.3	39	24	8	M8	63	10	27.3	1.0
HK-4501-A	2,000	15	120	26	59.4	55.4	44	26	9	M10	78	14	32.6	1.5
HK-4503-BM	2,000	15	120	26	59.4	55.4	44	26	9	M10	78	14	35.0	1.7
HK-4503-MR	2,000	15	120	26	59.4	55.4	44	26	9	M10	78	14	35.0	1.7
HK-4505-KR	2,000	15	120	26	59.4	55.4	44	26	9	M10	78	14	32.6	1.7
HK-4507-A	1,200	5	120	26	52.4	46.3	44	26	9	M10	63	14	36.5	0.9
HK-5001-B	2,000	15	145	60	59.4	55.4	39	20	10	M8	78	11	26.9	1.2
HK-5501-A	2,000	22	140	30	70.0	66.0	49	30	10	M14	92	14	37.5	1.4
HK-5501-E	2,000	22	140	30	70.0	66.0	49	30	10	M14	92	14	37.5	1.6
HK-5505-KR	2,000	22	140	30	70.0	66.0	49	30	10	M14	92	14	37.5	1.6
HK-6501-A	2,000	22	160	35	70.0	66.0	64	35	15	M16	92	20	45.5	2.6
HK-6504-F	2,000	22	160	35	70.0	66.0	64	35	15	M16	92	20	45.5	2.5
HK-6505-KR	2,000	22	160	35	70.0	66.0	64	35	15	M16	92	20	45.5	2.7

*1：記載の締めつけトルクで締めつけたときの値です。

※上記以外の情報につきましてはデジタルカタログをご覧ください。

使用例

HKシリーズの取り付けイメージ

型番リスト

表示件数

型番

呼び型番

保持力

(N)

取付締めつけトルク

(N・m)

クランパ形状

本体高さ

(mm)

本体長さ

(mm)

本体幅

(mm)

レバー長さ

(mm)

適用レールブランド

最小発注数量

15	1200	5	100	17.5	47	25	45	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
17	1200	4	100	15	60	25	45	NSK / THK / 日本ベアリング	1個
20	1200	7	100	19	60	24	63	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / THK / 日本ベアリング	1個
25	1200	7	100	24.2	70	30	63	HIWIN / IKO / INA / KURODA / MiSUMi / NSK / OZAK / PMI / Rollon / Schneeberger / THK / 日本ベアリング	1個
27	1200	4	100	23	80	30	45	NSK / THK / 日本ベアリング	1個
30	2000	15	100	29.5	90	39	78	HIWIN / IKO / INA / MiSUMi / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個
35	2000	15	100	31.5	100	39	78	HIWIN / IKO / INA / NSK / OZAK / PMI / Rollon / THK / 日本ベアリング	1個

通常単価(税別) (税込単価)	通常出荷日

24,390円 ( 26,829円 )	3日目
32,544円 ( 35,798円 )	11日目
25,458円 ( 28,004円 )	在庫品1日目当日出荷可能
27,949円 ( 30,744円 )	在庫品1日目当日出荷可能
34,781円 ( 38,259円 )	11日目
29,084円 ( 31,992円 )	在庫品1日目当日出荷可能
30,270円 ( 33,297円 )	3日目

詳細情報

基本情報

基本情報

マニュアルタイプのリニアガイドブレーキ。
【特長】
・テーブルの保持・位置ぎめ・びびり防止に。
・低コストタイプ。
・コンパクト設計で、既存システムへの組みつけも容易。
【用途】
・任意の位置決め用途。
・びびり防止、剛性アップ。

ご注意

※カタログで確認できないレールタイプは、鍋屋バイテックの選定表からご選定ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
リニアクランパ・ズィー MKS
テーブルの保持・位置ぎめ・びびり防止にご使用ください。空気供給時にはクランプを開放し、排気時：ばねの力でリニアガイドウェイのレールをクランプします。
鍋屋バイテック
リニアクランパ・ズィー低コストタイプ HKC
テーブルの保持・位置ぎめ・びびり防止にご使用ください。低コストなうえコンパクト設計で既存システムへの組みつけも容易です。
鍋屋バイテック
リニアクランパ・ズィー MK
テーブルの保持・位置ぎめ・びびり防止にご使用ください。空気圧供給時にはリニアガイドウェイのレールをクランプし、排気時にはクランプを開放します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
