ZFシリーズ 架台用アルミ構造材 2方ジョイント U
- 通常単価(税別)
- 5,367円～7,300円
- 税込単価
- 5,904円～8,030円
通常出荷日：5日目
【特長】・ZFシリーズ 架台用アルミ構造材・架台専用に開発した剛接合アルミ構造材は鉄溶接と同等の強さを...
詳細を確認- ZFピラーが上下に取りつく場合は、ジョイントMをご利用ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品写真
ZFK-630
ZFK-830

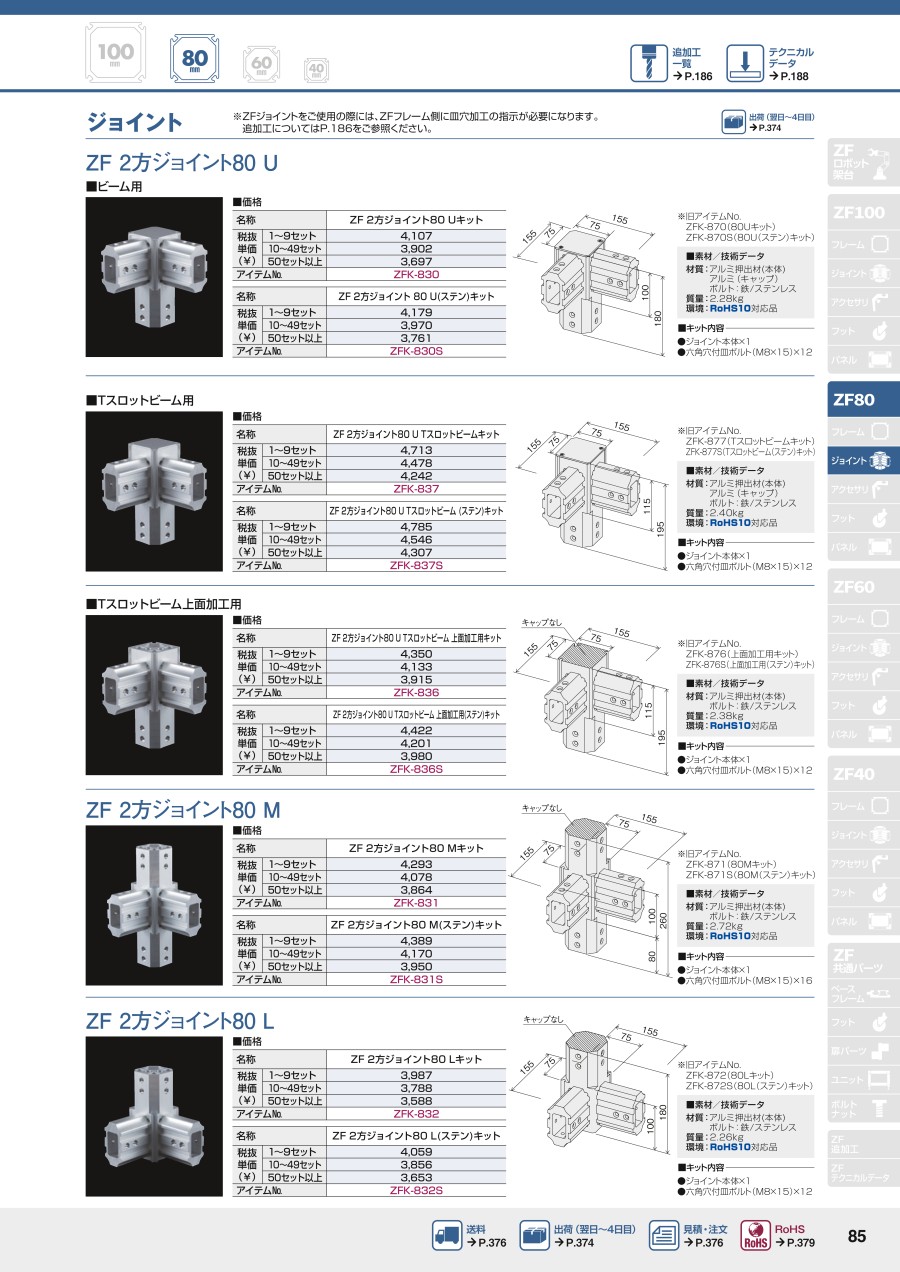

外形図
ZFK-670
ZFK-870
製品仕様
| 型番 | 材質 | 質量（kg） | キット内容 | 環境 | 締付トルク（N・m） |
|---|---|---|---|---|---|
| ZFK-670 （ZF2方ジョイント 60Uキット） | アルミ押出材（本体） 鉄（ボルト） アルミ（キャップ） | 1.01 | ジョイント本体×1 六角穴付皿ボルトM6×12 12本 | RoHS10対応品 | 7.4 |
| ZFK-870 （ZF2方ジョイント 80Uキット） | 2.30 | ジョイント本体×1 六角穴付皿ボルトM8×15 12本 | 10.8 |
使用例
（1）皿穴加工されたZFビームを、ジョイントへ挿入する
（2）各ZFビームを、皿ボルトで取り付ける
（3）面組み状態のものを、上下そろえる
（4）皿穴加工されたZFピラーを、上下面組みされた枠へ差し込み皿ボルトで取り付ける／ZFピラーが上下に取り付く場合は、ジョイントMをご利用下さい
詳細情報
基本情報
【特長】
・ZFシリーズ 架台用アルミ構造材
・架台専用に開発した剛接合アルミ構造材は鉄溶接と同等の強さを発揮
・剛性向上のみならず、従来アルミフレームにあったケガキ、ナット挿入作業の工数をゼロにします
・部品の機械加工精度で位置が決められるので、時間のかかる位置決め作業がなく、さらにフレームが荷重によってズレることもありません
ご注意
- ZFピラーが上下に取りつく場合は、ジョイントMをご利用ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
