メカニカル部品技術窓口
ピンヘッダー／FSS-42 ソケット（角ピン）2.54mmピッチ ストレート（2列）
- 通常単価(税別)
- 43円～318円
- 税込単価
- 47円～350円
樹脂部【材質】PBT4830／ナイロン【色】黒【熱変形温度】1.82MPa…2...
詳細情報を確認する商品情報

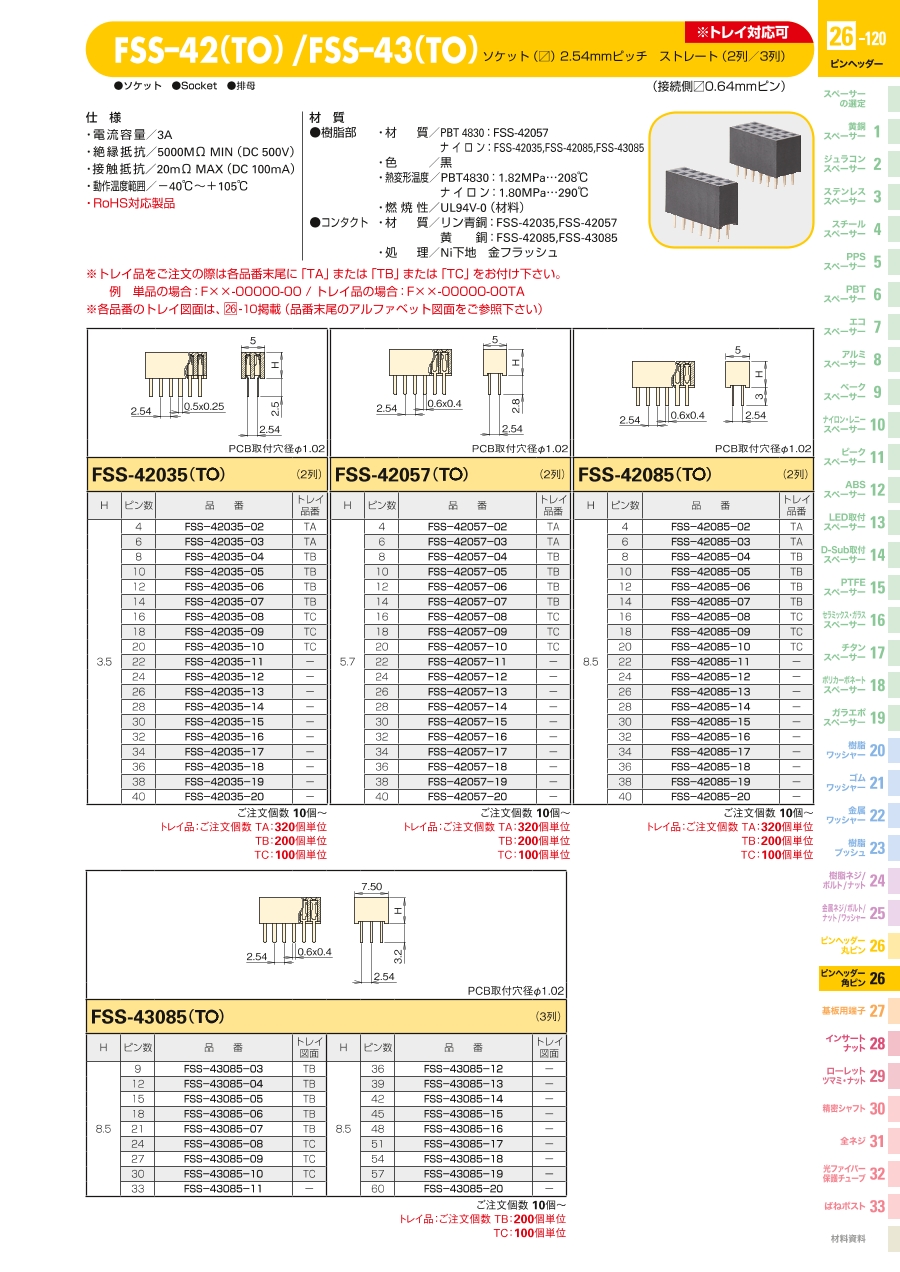

外形図
FSS-42035（T○）
PCB取付穴径φ1.02
FSS-42057（T○）
PCB取付穴径φ1.02
FSS-42085（T○）
PCB取付穴径φ1.02
製品仕様
- RoHS対応製品
規格表
FSS-42035（T○） PCB取付穴径φ1.02
| H | ピン数 | 型 番 | トレイ型番 |
|---|---|---|---|
| 3.5 | 4 | FSS-42035-02 | TA |
| 6 | FSS-42035-03 | TA | |
| 8 | FSS-42035-04 | TB | |
| 10 | FSS-42035-05 | TB | |
| 12 | FSS-42035-06 | TB | |
| 14 | FSS-42035-07 | TB | |
| 16 | FSS-42035-08 | TC | |
| 18 | FSS-42035-09 | TC | |
| 20 | FSS-42035-10 | TC | |
| 22 | FSS-42035-11 | - | |
| 24 | FSS-42035-12 | - | |
| 26 | FSS-42035-13 | - | |
| 28 | FSS-42035-14 | - | |
| 30 | FSS-42035-15 | - | |
| 32 | FSS-42035-16 | - | |
| 34 | FSS-42035-17 | - | |
| 36 | FSS-42035-18 | - | |
| 38 | FSS-42035-19 | - | |
| 40 | FSS-42035-20 | - |
FSS-42057（T○） PCB取付穴径φ1.02
| H | ピン数 | 型 番 | トレイ型番 |
|---|---|---|---|
| 5.7 | 4 | FSS-42057-02 | TA |
| 6 | FSS-42057-03 | TA | |
| 8 | FSS-42057-04 | TB | |
| 10 | FSS-42057-05 | TB | |
| 12 | FSS-42057-06 | TB | |
| 14 | FSS-42057-07 | TB | |
| 16 | FSS-42057-08 | TC | |
| 18 | FSS-42057-09 | TC | |
| 20 | FSS-42057-10 | TC | |
| 22 | FSS-42057-11 | - | |
| 24 | FSS-42057-12 | - | |
| 26 | FSS-42057-13 | - | |
| 28 | FSS-42057-14 | - | |
| 30 | FSS-42057-15 | - | |
| 32 | FSS-42057-16 | - | |
| 34 | FSS-42057-17 | - | |
| 36 | FSS-42057-18 | - | |
| 38 | FSS-42057-19 | - | |
| 40 | FSS-42057-20 | - |
FSS-42085（T○） PCB取付穴径φ1.02
| H | ピン数 | 型 番 | トレイ型番 |
|---|---|---|---|
| 8.5 | 4 | FSS-42085-02 | TA |
| 6 | FSS-42085-03 | TA | |
| 8 | FSS-42085-04 | TB | |
| 10 | FSS-42085-05 | TB | |
| 12 | FSS-42085-06 | TB | |
| 14 | FSS-42085-07 | TB | |
| 16 | FSS-42085-08 | TC | |
| 18 | FSS-42085-09 | TC | |
| 20 | FSS-42085-10 | TC | |
| 22 | FSS-42085-11 | - | |
| 24 | FSS-42085-12 | - | |
| 26 | FSS-42085-13 | - | |
| 28 | FSS-42085-14 | - | |
| 30 | FSS-42085-15 | - | |
| 32 | FSS-42085-16 | - | |
| 34 | FSS-42085-17 | - | |
| 36 | FSS-42085-18 | - | |
| 38 | FSS-42085-19 | - | |
| 40 | FSS-42085-20 | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56円 ( 62円 ) | 15日目 |
79円 ( 87円 ) | 15日目 |
79円 ( 87円 ) | 15日目 |
84円 ( 92円 ) | 15日目 |
93円 ( 102円 ) | 15日目 |
93円 ( 102円 ) | 15日目 |
167円 ( 184円 ) | 15日目 |
103円 ( 113円 ) | 15日目 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 15日目 |
122円 ( 134円 ) | 15日目 |
122円 ( 134円 ) | 15日目 |
127円 ( 140円 ) | 15日目 |
134円 ( 147円 ) | 15日目 |
133円 ( 146円 ) | 15日目 |
146円 ( 161円 ) | 15日目 |
160円 ( 176円 ) | 15日目 |
158円 ( 174円 ) | 15日目 |
195円 ( 215円 ) | 15日目 |
50円 ( 55円 ) | 15日目 |
66円 ( 73円 ) | 15日目 |
71円 ( 78円 ) | 15日目 |
96円 ( 106円 ) | 15日目 |
82円 ( 90円 ) | 15日目 |
85円 ( 94円 ) | 15日目 |
98円 ( 108円 ) | 15日目 |
99円 ( 109円 ) | 15日目 |
149円 ( 164円 ) | 15日目 |
100円 ( 110円 ) | 15日目 |
104円 ( 114円 ) | 15日目 |
113円 ( 124円 ) | 15日目 |
116円 ( 128円 ) | 15日目 |
125円 ( 138円 ) | 15日目 |
132円 ( 145円 ) | 15日目 |
133円 ( 146円 ) | 15日目 |
146円 ( 161円 ) | 15日目 |
147円 ( 162円 ) | 15日目 |
158円 ( 174円 ) | 15日目 |
43円 ( 47円 ) | 15日目 |
57円 ( 63円 ) | 15日目 |
57円 ( 63円 ) | 15日目 |
65円 ( 72円 ) | 15日目 |
67円 ( 74円 ) | 15日目 |
70円 ( 77円 ) | 15日目 |
73円 ( 80円 ) | 15日目 |
72円 ( 79円 ) | 15日目 |
82円 ( 90円 ) | 15日目 |
93円 ( 102円 ) | 15日目 |
91円 ( 100円 ) | 15日目 |
92円 ( 101円 ) | 15日目 |
97円 ( 107円 ) | 15日目 |
62円 ( 68円 ) | 15日目 |
100円 ( 110円 ) | 15日目 |
104円 ( 114円 ) | 15日目 |
106円 ( 117円 ) | 15日目 |
110円 ( 121円 ) | 15日目 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
樹脂部
【材質】PBT4830／ナイロン
【色】黒
【熱変形温度】1.82MPa…208℃／1.80MPa…290℃
【燃焼性】UL94V-0（材料）
コンタクト
【材質】リン青銅／黄銅
【処理】Ni下地 金フラッシュ
仕様
【電流容量】3A
【絶縁抵抗】5000MΩ MIN（DC 500V）
【接触抵抗】20mΩ MAX（DC 100mA）
【動作温度範囲】-40℃～+105℃
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
