廣杉計器

ピンヘッダー／FSS-41 ソケット（角ピン）2.54mmピッチストレート（1列）

Name: ピンヘッダー／FSS-41 ソケット（角ピン）2.54mmピッチ ストレート（1列）
Brand: 廣杉計器
SKU: 221006308901
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 41円～485円

税込単価: 45円～534円

樹脂部【材質】PBT4830／ナイロン【色】黒【熱変形温度】1.82MPa…2...

詳細情報を確認する

用途
対基板
使用電流 (A)
3
適用ピン・コンタクト
オス(プラグ)
シリーズ
その他
接続方向
ストレート
代表規格
UL
接続側ピン寸法(mm)
□0.64
ピン配列
1
本体樹脂部
ナイロン
色
黒
処理
金フラッシュ(ニッケル下地)
絶縁抵抗
5000MΩ MIN(DC 500V)
接触抵抗
20mΩ MAX(DC 100mA)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が57型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FSS-41035（TO）
PCB取付穴径φ1.02

ピンヘッダー/FSS-41 ソケット(角ピン)2.54mmピッチストレート(1列) 外形図02

FSS-41057（TO）
PCB取付穴径φ1.02

ピンヘッダー/FSS-41 ソケット(角ピン)2.54mmピッチストレート(1列) 外形図03

FSS-41085（TO）
PCB取付穴径φ1.02

製品仕様

RoHS対応製品

規格表

FSS-41035（T○）

H	ピン数	型番	トレイ型番
3.5	2	FSS-41035-02	TA
	3	FSS-41035-03	TA
	4	FSS-41035-04	TB
	5	FSS-41035-05	TB
	6	FSS-41035-06	TB
	7	FSS-41035-07	TB
	8	FSS-41035-08	TC
	9	FSS-41035-09	TC
	10	FSS-41035-10	TC
	11	FSS-41035-11	-
	12	FSS-41035-12	-
	13	FSS-41035-13	-
	14	FSS-41035-14	-
	15	FSS-41035-15	-
	16	FSS-41035-16	-
	17	FSS-41035-17	-
	18	FSS-41035-18	-
	19	FSS-41035-19	-
	20	FSS-41035-20	-

FSS-41057（T○）

H	ピン数	型番	トレイ型番
5.7	2	FSS-41057-02	TA
	3	FSS-41057-03	TA
	4	FSS-41057-04	TB
	5	FSS-41057-05	TB
	6	FSS-41057-06	TB
	7	FSS-41057-07	TB
	8	FSS-41057-08	TC
	9	FSS-41057-09	TC
	10	FSS-41057-10	TC
	11	FSS-41057-11	-
	12	FSS-41057-12	-
	13	FSS-41057-13	-
	14	FSS-41057-14	-
	15	FSS-41057-15	-
	16	FSS-41057-16	-
	17	FSS-41057-17	-
	18	FSS-41057-18	-
	19	FSS-41057-19	-
	20	FSS-41057-20	-

FSS-41085（T○）

H	ピン数	型番	トレイ型番
8.5	2	FSS-41085-02	TA
	3	FSS-41085-03	TA
	4	FSS-41085-04	TB
	5	FSS-41085-05	TB
	6	FSS-41085-06	TB
	7	FSS-41085-07	TB
	8	FSS-41085-08	TC
	9	FSS-41085-09	TC
	10	FSS-41085-10	TC
	11	FSS-41085-11	-
	12	FSS-41085-12	-
	13	FSS-41085-13	-
	14	FSS-41085-14	-
	15	FSS-41085-15	-
	16	FSS-41085-16	-
	17	FSS-41085-17	-
	18	FSS-41085-18	-
	19	FSS-41085-19	-
	20	FSS-41085-20	-

使用例

段重ね（抜差し型）

ピンを複数のPCB間に挟んで半田付けすることで基板の段重ね設計（省スペース化）を実現します。
ピンとソケットの組合せにより、抜差しが可能なため「抜差し型」と呼びます。モデルチェンジ等による拡張基板の差替えに適しています。

型番リスト

表示件数

型番

ピン数	高さ(mm)	コンタクト材質	RoHS?	最小発注数量

-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
6	3.5	リン青銅	10	1個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
10	3.5	リン青銅	10	10個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
2	8.5	黄銅	10	10個
3	8.5	黄銅	10	1個
4	8.5	黄銅	10	10個
5	8.5	黄銅	10	1個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
-	-	-	10	50個
20	8.5	黄銅	10	10個

通常単価(税別) (税込単価)	通常出荷日

58円 ( 64円 )	15日目
58円 ( 64円 )	15日目
68円 ( 75円 )	15日目
67円 ( 74円 )	15日目
485円 ( 534円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	15日目
83円 ( 91円 )	15日目
78円 ( 86円 )	15日目
306円 ( 337円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	15日目
98円 ( 108円 )	15日目
89円 ( 98円 )	15日目
99円 ( 109円 )	15日目
96円 ( 106円 )	15日目
120円 ( 132円 )	15日目
104円 ( 114円 )	15日目
109円 ( 120円 )	15日目
113円 ( 124円 )	15日目
122円 ( 134円 )	15日目
41円 ( 45円 )	15日目
47円 ( 52円 )	15日目
54円 ( 59円 )	15日目
59円 ( 65円 )	15日目
65円 ( 72円 )	15日目
65円 ( 72円 )	15日目
71円 ( 78円 )	15日目
69円 ( 76円 )	15日目
77円 ( 85円 )	15日目
78円 ( 86円 )	15日目
94円 ( 103円 )	15日目
83円 ( 91円 )	15日目
89円 ( 98円 )	15日目
97円 ( 107円 )	15日目
100円 ( 110円 )	15日目
110円 ( 121円 )	15日目
106円 ( 117円 )	15日目
111円 ( 122円 )	15日目
114円 ( 125円 )	15日目
333円 ( 366円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	15日目
50円 ( 55円 )	15日目
59円 ( 65円 )	15日目
48円 ( 53円 )	15日目
56円 ( 62円 )	15日目
52円 ( 57円 )	15日目
56円 ( 62円 )	15日目
62円 ( 68円 )	15日目
60円 ( 66円 )	15日目
69円 ( 76円 )	15日目
64円 ( 70円 )	15日目
60円 ( 66円 )	15日目
60円 ( 66円 )	15日目
70円 ( 77円 )	15日目
311円 ( 342円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

樹脂部
【材質】PBT4830／ナイロン
【色】黒
【熱変形温度】1.82MPa…208℃／1.80MPa…290℃
【燃焼性】UL94V-0（材料）
コンタクト
【材質】リン青銅／黄銅
【処理】Ni下地金フラッシュ
仕様
【電流容量】3A
【絶縁抵抗】5000MΩ MIN（DC 500V）
【接触抵抗】20mΩ MAX（DC 100mA）
【動作温度範囲】-40℃～+105℃

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

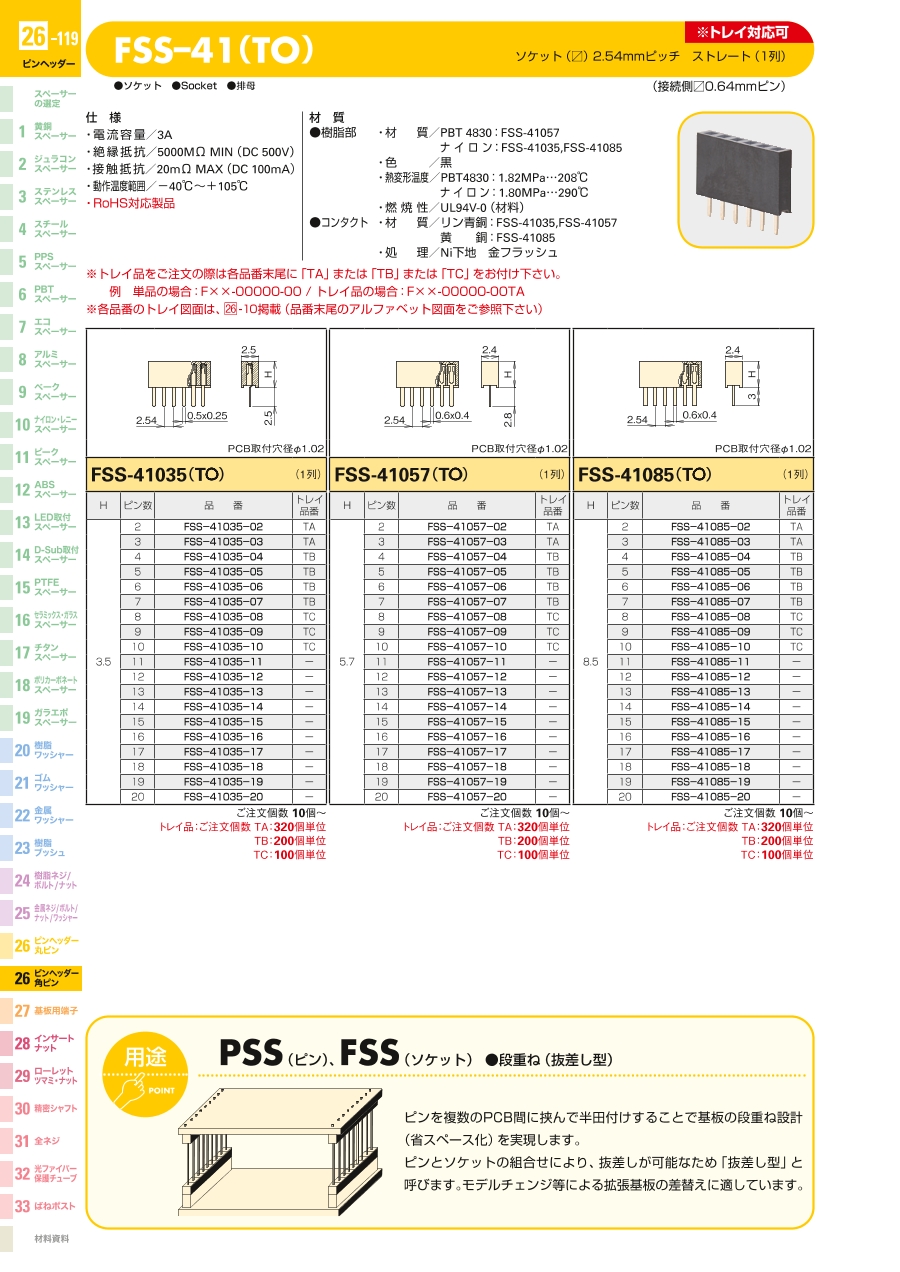

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
