PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）

Name: PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチ ストレート（1列）
Brand: 廣杉計器
SKU: 221006308439
Rating: 4.8 (5 reviews)

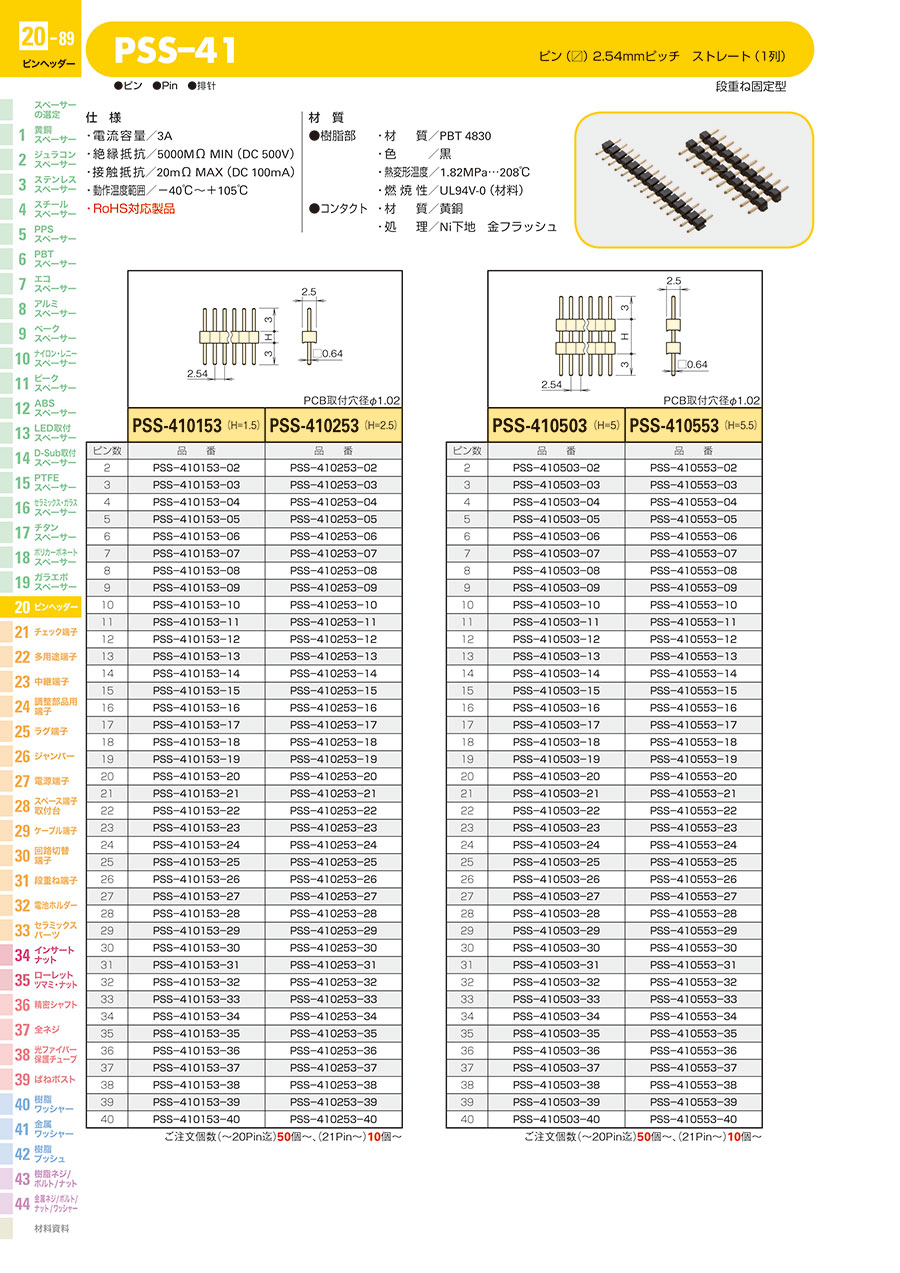

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): 25円～359円

税込単価: 28円～395円

基板用のピンヘッダー。【特長】・電流容量：3A・動作温度範囲：-40℃～+10...

詳細情報を確認する

用途
対基板
使用電流 (A)
3
適用ピン・コンタクト
オス(プラグ)
シリーズ
その他
接続方向
ストレート
代表規格
UL
高さ(mm)
2.5
ピン配列
1
本体樹脂部
PBT(ガラス含有率30％)
色
黒
コンタクト材質
黄銅
処理
金フラッシュ(ニッケル下地)
絶縁抵抗
5000MΩ MIN(DC 500V)
接触抵抗
20mΩ MAX(DC 100mA)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が740型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

段重ね固定型

PSS-410153（H=1.5）、PSS-410253（H=2.5）
PCB取付穴径φ1.02

PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）外形図2

PSS-410503（H=5）、PSS-410553（H=5.5）、PSS-410603（H=6）、PSS-410653（H=6.5）
PSS-410703（H=7）、PSS-410753（H=7.5）、PSS-410803（H=8）、PSS-410853（H=8.5）
PSS-410903（H=9）、PSS-410953（H=9.5）、PSS-411003（H=10）、PSS-411253（H=12.5）
PSS-411503（H=15）、PSS-411753（H=17.5）、PSS-412003（H=20）
PCB取付穴径φ1.02

回路切替型

PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）外形図3

PSS-410156（H=1.5, h=6.0）、PSS-410256（H=2.5, h=6.1）
PCB取付穴径φ1.02

製品仕様

RoHS対応製品

規格表

段重ね固定型

単品

ピン数	PSS-410153 （H=1.5）	PSS-410253 （H=2.5）
ピン数	型番	型番
2	-	PSS-410253-02
3	PSS-410153-03	PSS-410253-03
4	PSS-410153-04	PSS-410253-04
5	PSS-410153-05	PSS-410253-05
6	PSS-410153-06	PSS-410253-06
7	PSS-410153-07	PSS-410253-07
8	PSS-410153-08	PSS-410253-08
9	PSS-410153-09	PSS-410253-09
10	PSS-410153-10	PSS-410253-10
11	PSS-410153-11	PSS-410253-11
12	PSS-410153-12	PSS-410253-12
13	PSS-410153-13	PSS-410253-13
14	PSS-410153-14	PSS-410253-14
15	PSS-410153-15	PSS-410253-15
16	PSS-410153-16	PSS-410253-16
17	PSS-410153-17	PSS-410253-17
18	PSS-410153-18	PSS-410253-18
19	PSS-410153-19	PSS-410253-19
20	PSS-410153-20	PSS-410253-20
21	PSS-410153-21	PSS-410253-21
22	PSS-410153-22	PSS-410253-22
23	PSS-410153-23	PSS-410253-23
24	PSS-410153-24	PSS-410253-24
25	PSS-410153-25	PSS-410253-25
26	PSS-410153-26	PSS-410253-26
27	PSS-410153-27	PSS-410253-27
28	PSS-410153-28	PSS-410253-28
29	PSS-410153-29	PSS-410253-29
30	PSS-410153-30	PSS-410253-30
31	PSS-410153-31	PSS-410253-31
32	PSS-410153-32	PSS-410253-32
33	PSS-410153-33	PSS-410253-33
34	PSS-410153-34	PSS-410253-34
35	PSS-410153-35	PSS-410253-35
36	PSS-410153-36	PSS-410253-36
37	PSS-410153-37	PSS-410253-37
38	PSS-410153-38	PSS-410253-38
39	PSS-410153-39	PSS-410253-39
40	PSS-410153-40	PSS-410253-40

ピン数	PSS-410503 （H=5）	PSS-410553 （H=5.5）	PSS-410603 （H=6）	PSS-410653 （H=6.5）	PSS-410703 （H=7）
ピン数	型番	型番	型番	型番	型番
2	PSS-410503-02	PSS-410553-02	PSS-410603-02	PSS-410653-02	PSS-410703-02
3	PSS-410503-03	PSS-410553-03	PSS-410603-03	PSS-410653-03	PSS-410703-03
4	PSS-410503-04	PSS-410553-04	PSS-410603-04	PSS-410653-04	PSS-410703-04
5	PSS-410503-05	PSS-410553-05	PSS-410603-05	PSS-410653-05	PSS-410703-05
6	PSS-410503-06	PSS-410553-06	PSS-410603-06	PSS-410653-06	PSS-410703-06
7	PSS-410503-07	PSS-410553-07	PSS-410603-07	PSS-410653-07	PSS-410703-07
8	PSS-410503-08	PSS-410553-08	PSS-410603-08	PSS-410653-08	PSS-410703-08
9	PSS-410503-09	PSS-410553-09	PSS-410603-09	PSS-410653-09	PSS-410703-09
10	PSS-410503-10	PSS-410553-10	PSS-410603-10	PSS-410653-10	PSS-410703-10
11	PSS-410503-11	PSS-410553-11	PSS-410603-11	PSS-410653-11	PSS-410703-11
12	PSS-410503-12	PSS-410553-12	PSS-410603-12	PSS-410653-12	PSS-410703-12
13	PSS-410503-13	PSS-410553-13	PSS-410603-13	PSS-410653-13	PSS-410703-13
14	PSS-410503-14	PSS-410553-14	PSS-410603-14	PSS-410653-14	PSS-410703-14
15	PSS-410503-15	PSS-410553-15	PSS-410603-15	PSS-410653-15	PSS-410703-15
16	PSS-410503-16	PSS-410553-16	PSS-410603-16	PSS-410653-16	PSS-410703-16
17	PSS-410503-17	PSS-410553-17	PSS-410603-17	PSS-410653-17	PSS-410703-17
18	PSS-410503-18	PSS-410553-18	PSS-410603-18	PSS-410653-18	PSS-410703-18
19	PSS-410503-19	PSS-410553-19	PSS-410603-19	PSS-410653-19	PSS-410703-19
20	PSS-410503-20	PSS-410553-20	PSS-410603-20	PSS-410653-20	PSS-410703-20
21	PSS-410503-21	PSS-410553-21	PSS-410603-21	PSS-410653-21	PSS-410703-21
22	PSS-410503-22	PSS-410553-22	PSS-410603-22	PSS-410653-22	PSS-410703-22
23	PSS-410503-23	PSS-410553-23	PSS-410603-23	PSS-410653-23	PSS-410703-23
24	PSS-410503-24	PSS-410553-24	PSS-410603-24	PSS-410653-24	PSS-410703-24
25	PSS-410503-25	PSS-410553-25	PSS-410603-25	PSS-410653-25	PSS-410703-25
26	PSS-410503-26	PSS-410553-26	PSS-410603-26	PSS-410653-26	PSS-410703-26
27	PSS-410503-27	PSS-410553-27	PSS-410603-27	PSS-410653-27	PSS-410703-27
28	PSS-410503-28	PSS-410553-28	PSS-410603-28	PSS-410653-28	PSS-410703-28
29	PSS-410503-29	PSS-410553-29	PSS-410603-29	PSS-410653-29	PSS-410703-29
30	PSS-410503-30	PSS-410553-30	PSS-410603-30	PSS-410653-30	PSS-410703-30
31	PSS-410503-31	PSS-410553-31	PSS-410603-31	PSS-410653-31	PSS-410703-31
32	PSS-410503-32	PSS-410553-32	PSS-410603-32	PSS-410653-32	PSS-410703-32
33	PSS-410503-33	PSS-410553-33	PSS-410603-33	PSS-410653-33	PSS-410703-33
34	PSS-410503-34	PSS-410553-34	PSS-410603-34	PSS-410653-34	PSS-410703-34
35	PSS-410503-35	PSS-410553-35	PSS-410603-35	PSS-410653-35	PSS-410703-35
36	PSS-410503-36	PSS-410553-36	PSS-410603-36	PSS-410653-36	PSS-410703-36
37	PSS-410503-37	PSS-410553-37	PSS-410603-37	PSS-410653-37	PSS-410703-37
38	PSS-410503-38	PSS-410553-38	PSS-410603-38	PSS-410653-38	PSS-410703-38
39	PSS-410503-39	PSS-410553-39	PSS-410603-39	PSS-410653-39	PSS-410703-39
40	PSS-410503-40	PSS-410553-40	PSS-410603-40	PSS-410653-40	PSS-410703-40

ピン数	PSS-410753 （H=7.5）	PSS-410803 （H=8）	PSS-410853 （H=8.5）	PSS-410903 （H=9）	PSS-410953 （H=9.5）
ピン数	型番	型番	型番	型番	型番
2	PSS-410753-02	PSS-410803-02	PSS-410853-02	PSS-410903-02	PSS-410953-02
3	PSS-410753-03	PSS-410803-03	PSS-410853-03	PSS-410903-03	PSS-410953-03
4	PSS-410753-04	PSS-410803-04	PSS-410853-04	PSS-410903-04	PSS-410953-04
5	PSS-410753-05	PSS-410803-05	PSS-410853-05	PSS-410903-05	PSS-410953-05
6	PSS-410753-06	PSS-410803-06	PSS-410853-06	PSS-410903-06	PSS-410953-06
7	PSS-410753-07	PSS-410803-07	PSS-410853-07	PSS-410903-07	PSS-410953-07
8	PSS-410753-08	PSS-410803-08	PSS-410853-08	PSS-410903-08	PSS-410953-08
9	PSS-410753-09	PSS-410803-09	PSS-410853-09	PSS-410903-09	PSS-410953-09
10	PSS-410753-10	PSS-410803-10	PSS-410853-10	PSS-410903-10	PSS-410953-10
11	PSS-410753-11	PSS-410803-11	PSS-410853-11	PSS-410903-11	PSS-410953-11
12	PSS-410753-12	PSS-410803-12	PSS-410853-12	PSS-410903-12	PSS-410953-12
13	PSS-410753-13	PSS-410803-13	PSS-410853-13	PSS-410903-13	PSS-410953-13
14	PSS-410753-14	PSS-410803-14	PSS-410853-14	PSS-410903-14	PSS-410953-14
15	PSS-410753-15	PSS-410803-15	PSS-410853-15	PSS-410903-15	PSS-410953-15
16	PSS-410753-16	PSS-410803-16	PSS-410853-16	PSS-410903-16	PSS-410953-16
17	PSS-410753-17	PSS-410803-17	PSS-410853-17	PSS-410903-17	PSS-410953-17
18	PSS-410753-18	PSS-410803-18	PSS-410853-18	PSS-410903-18	PSS-410953-18
19	PSS-410753-19	PSS-410803-19	PSS-410853-19	PSS-410903-19	PSS-410953-19
20	PSS-410753-20	PSS-410803-20	PSS-410853-20	PSS-410903-20	PSS-410953-20
21	PSS-410753-21	PSS-410803-21	PSS-410853-21	PSS-410903-21	PSS-410953-21
22	PSS-410753-22	PSS-410803-22	PSS-410853-22	PSS-410903-22	PSS-410953-22
23	PSS-410753-23	PSS-410803-23	PSS-410853-23	PSS-410903-23	PSS-410953-23
24	PSS-410753-24	PSS-410803-24	PSS-410853-24	PSS-410903-24	PSS-410953-24
25	PSS-410753-25	PSS-410803-25	PSS-410853-25	PSS-410903-25	PSS-410953-25
26	PSS-410753-26	PSS-410803-26	PSS-410853-26	PSS-410903-26	PSS-410953-26
27	PSS-410753-27	PSS-410803-27	PSS-410853-27	PSS-410903-27	PSS-410953-27
28	PSS-410753-28	PSS-410803-28	PSS-410853-28	PSS-410903-28	PSS-410953-28
29	PSS-410753-29	PSS-410803-29	PSS-410853-29	PSS-410903-29	PSS-410953-29
30	PSS-410753-30	PSS-410803-30	PSS-410853-30	PSS-410903-30	PSS-410953-30
31	PSS-410753-31	PSS-410803-31	PSS-410853-31	PSS-410903-31	PSS-410953-31
32	PSS-410753-32	PSS-410803-32	PSS-410853-32	PSS-410903-32	PSS-410953-32
33	PSS-410753-33	PSS-410803-33	PSS-410853-33	PSS-410903-33	PSS-410953-33
34	PSS-410753-34	PSS-410803-34	PSS-410853-34	PSS-410903-34	PSS-410953-34
35	PSS-410753-35	PSS-410803-35	PSS-410853-35	PSS-410903-35	PSS-410953-35
36	PSS-410753-36	PSS-410803-36	PSS-410853-36	PSS-410903-36	PSS-410953-36
37	PSS-410753-37	PSS-410803-37	PSS-410853-37	PSS-410903-37	PSS-410953-37
38	PSS-410753-38	PSS-410803-38	PSS-410853-38	PSS-410903-38	PSS-410953-38
39	PSS-410753-39	PSS-410803-39	PSS-410853-39	PSS-410903-39	PSS-410953-39
40	PSS-410753-40	PSS-410803-40	PSS-410853-40	PSS-410903-40	PSS-410953-40

ピン数	PSS-411003 （H=10）	PSS-411253 （H=12.5）	PSS-411503 （H=15）	PSS-411753 （H=17.5）	PSS-412003 （H=20）
ピン数	型番	型番	型番	型番	型番
2	PSS-411003-02	PSS-411253-02	PSS-411503-02	PSS-411753-02	PSS-412003-02
3	PSS-411003-03	PSS-411253-03	PSS-411503-03	PSS-411753-03	PSS-412003-03
4	PSS-411003-04	PSS-411253-04	PSS-411503-04	PSS-411753-04	PSS-412003-04
5	PSS-411003-05	PSS-411253-05	PSS-411503-05	PSS-411753-05	PSS-412003-05
6	PSS-411003-06	PSS-411253-06	PSS-411503-06	PSS-411753-06	PSS-412003-06
7	PSS-411003-07	PSS-411253-07	PSS-411503-07	PSS-411753-07	PSS-412003-07
8	PSS-411003-08	PSS-411253-08	PSS-411503-08	PSS-411753-08	PSS-412003-08
9	PSS-411003-09	PSS-411253-09	PSS-411503-09	PSS-411753-09	PSS-412003-09
10	PSS-411003-10	PSS-411253-10	PSS-411503-10	PSS-411753-10	PSS-412003-10
11	PSS-411003-11	PSS-411253-11	PSS-411503-11	PSS-411753-11	PSS-412003-11
12	PSS-411003-12	PSS-411253-12	PSS-411503-12	PSS-411753-12	PSS-412003-12
13	PSS-411003-13	PSS-411253-13	PSS-411503-13	PSS-411753-13	PSS-412003-13
14	PSS-411003-14	PSS-411253-14	PSS-411503-14	PSS-411753-14	PSS-412003-14
15	PSS-411003-15	PSS-411253-15	PSS-411503-15	PSS-411753-15	PSS-412003-15
16	PSS-411003-16	PSS-411253-16	PSS-411503-16	PSS-411753-16	PSS-412003-16
17	PSS-411003-17	PSS-411253-17	PSS-411503-17	PSS-411753-17	PSS-412003-17
18	PSS-411003-18	PSS-411253-18	PSS-411503-18	PSS-411753-18	PSS-412003-18
19	PSS-411003-19	PSS-411253-19	PSS-411503-19	PSS-411753-19	PSS-412003-19
20	PSS-411003-20	PSS-411253-20	PSS-411503-20	PSS-411753-20	PSS-412003-20
21	PSS-411003-21	PSS-411253-21	PSS-411503-21	PSS-411753-21	PSS-412003-21
22	PSS-411003-22	PSS-411253-22	PSS-411503-22	PSS-411753-22	PSS-412003-22
23	PSS-411003-23	PSS-411253-23	PSS-411503-23	PSS-411753-23	PSS-412003-23
24	PSS-411003-24	PSS-411253-24	PSS-411503-24	PSS-411753-24	PSS-412003-24
25	PSS-411003-25	PSS-411253-25	PSS-411503-25	PSS-411753-25	PSS-412003-25
26	PSS-411003-26	PSS-411253-26	PSS-411503-26	PSS-411753-26	PSS-412003-26
27	PSS-411003-27	PSS-411253-27	PSS-411503-27	PSS-411753-27	PSS-412003-27
28	PSS-411003-28	PSS-411253-28	PSS-411503-28	PSS-411753-28	PSS-412003-28
29	PSS-411003-29	PSS-411253-29	PSS-411503-29	PSS-411753-29	PSS-412003-29
30	PSS-411003-30	PSS-411253-30	PSS-411503-30	PSS-411753-30	PSS-412003-30
31	PSS-411003-31	PSS-411253-31	PSS-411503-31	PSS-411753-31	PSS-412003-31
32	PSS-411003-32	PSS-411253-32	PSS-411503-32	PSS-411753-32	PSS-412003-32
33	PSS-411003-33	PSS-411253-33	PSS-411503-33	PSS-411753-33	PSS-412003-33
34	PSS-411003-34	PSS-411253-34	PSS-411503-34	PSS-411753-34	PSS-412003-34
35	PSS-411003-35	PSS-411253-35	PSS-411503-35	PSS-411753-35	PSS-412003-35
36	PSS-411003-36	PSS-411253-36	PSS-411503-36	PSS-411753-36	PSS-412003-36
37	PSS-411003-37	PSS-411253-37	PSS-411503-37	PSS-411753-37	PSS-412003-37
38	PSS-411003-38	PSS-411253-38	PSS-411503-38	PSS-411753-38	PSS-412003-38
39	PSS-411003-39	PSS-411253-39	PSS-411503-39	PSS-411753-39	PSS-412003-39
40	PSS-411003-40	PSS-411253-40	PSS-411503-40	PSS-411753-40	PSS-412003-40

トレイ品

ピン数	PSS-410153-00T○ （H=1.5）	PSS-410253-00T○ （H=2.5）
ピン数	型番	型番
2	PSS-410153-02TA	PSS-410253-02TA
3	PSS-410153-03TA	PSS-410253-03TA
4	PSS-410153-04TB	PSS-410253-04TB
5	PSS-410153-05TB	PSS-410253-05TB
6	PSS-410153-06TB	PSS-410253-06TB
7	PSS-410153-07TB	PSS-410253-07TB
8	PSS-410153-08TC	PSS-410253-08TC
9	PSS-410153-09TC	PSS-410253-09TC
10	PSS-410153-10TC	PSS-410253-10TC

ピン数	PSS-410503-00T○ （H=5）	PSS-410553-00T○ （H=5.5）	PSS-410603-00T○ （H=6）	PSS-410653-00T○ （H=6.5）	PSS-410703-00T○ （H=7）
ピン数	型番	型番	型番	型番	型番
2	PSS-410503-02TA	PSS-410553-02TA	PSS-410603-02TA	PSS-410653-02TA	PSS-410703-02TB
3	PSS-410503-03TA	PSS-410553-03TA	PSS-410603-03TA	PSS-410653-03TA	PSS-410703-03TB
4	PSS-410503-04TB	PSS-410553-04TB	PSS-410603-04TB	PSS-410653-04TB	PSS-410703-04TB
5	PSS-410503-05TB	PSS-410553-05TB	PSS-410603-05TB	PSS-410653-05TB	PSS-410703-05TB
6	PSS-410503-06TB	PSS-410553-06TB	PSS-410603-06TB	PSS-410653-06TB	PSS-410703-06TB
7	PSS-410503-07TB	PSS-410553-07TB	PSS-410603-07TB	PSS-410653-07TB	PSS-410703-07TB
8	PSS-410503-08TC	PSS-410553-08TC	PSS-410603-08TC	PSS-410653-08TC	PSS-410703-08TC
9	PSS-410503-09TC	PSS-410553-09TC	PSS-410603-09TC	PSS-410653-09TC	PSS-410703-09TC
10	PSS-410503-10TC	PSS-410553-10TC	PSS-410603-10TC	PSS-410653-10TC	PSS-410703-10TC

ピン数	PSS-410753-00T○ （H=7.5）	PSS-410803-00T○ （H=8）	PSS-410853-00T○ （H=8.5）	PSS-410903-00T○ （H=9）	PSS-410953-00T○ （H=9.5）
ピン数	型番	型番	型番	型番	型番
2	PSS-410753-02TB	PSS-410803-02TB	PSS-410853-02TB	PSS-410903-02TB	PSS-410953-02TB
3	PSS-410753-03TB	PSS-410803-03TB	PSS-410853-03TB	PSS-410903-03TB	PSS-410953-03TB
4	PSS-410753-04TB	PSS-410803-04TB	PSS-410853-04TB	PSS-410903-04TB	PSS-410953-04TB
5	PSS-410753-05TB	PSS-410803-05TB	PSS-410853-05TB	PSS-410903-05TB	PSS-410953-05TB
6	PSS-410753-06TB	PSS-410803-06TB	PSS-410853-06TB	PSS-410903-06TB	PSS-410953-06TB
7	PSS-410753-07TB	PSS-410803-07TB	PSS-410853-07TB	PSS-410903-07TB	PSS-410953-07TB
8	PSS-410753-08TC	PSS-410803-08TC	PSS-410853-08TC	PSS-410903-08TC	PSS-410953-08TC
9	PSS-410753-09TC	PSS-410803-09TC	PSS-410853-09TC	PSS-410903-09TC	PSS-410953-09TC
10	PSS-410753-10TC	PSS-410803-10TC	PSS-410853-10TC	PSS-410903-10TC	PSS-410953-10TC

ピン数	PSS-411003-00T○ （H=10）	PSS-411253-00T○ （H=12.5）	PSS-411503-00T○ （H=15）	PSS-411753-00T○ （H=17.5）	PSS-412003-00T○ （H=20）
ピン数	型番	型番	型番	型番	型番
2	PSS-411003-02TB	PSS-411253-02TC	PSS-411503-02TC	PSS-411753-02TC	PSS-412003-02TC
3	PSS-411003-03TB	PSS-411253-03TC	PSS-411503-03TC	PSS-411753-03TC	PSS-412003-03TC
4	PSS-411003-04TB	PSS-411253-04TC	PSS-411503-04TC	PSS-411753-04TC	PSS-412003-04TC
5	PSS-411003-05TB	PSS-411253-05TC	PSS-411503-05TC	PSS-411753-05TC	PSS-412003-05TC
6	PSS-411003-06TB	PSS-411253-06TC	PSS-411503-06TC	PSS-411753-06TC	PSS-412003-06TC
7	PSS-411003-07TB	PSS-411253-07TC	PSS-411503-07TC	PSS-411753-07TC	PSS-412003-07TC
8	PSS-411003-08TC	PSS-411253-08TC	PSS-411503-08TC	PSS-411753-08TC	PSS-412003-08TC
9	PSS-411003-09TC	PSS-411253-09TC	PSS-411503-09TC	PSS-411753-09TC	PSS-412003-09TC
10	PSS-411003-10TC	PSS-411253-10TC	PSS-411503-10TC	PSS-411753-10TC	PSS-412003-10TC

回路切替型

単品

ピン数	PSS-410156 （H=1.5,h=6.0）	PSS-410256 （H=2.5,h=6.1）
ピン数	型番	型番
2	PSS-410156-02	PSS-410256-02
3	PSS-410156-03	PSS-410256-03
4	PSS-410156-04	PSS-410256-04
5	PSS-410156-05	PSS-410256-05
6	PSS-410156-06	PSS-410256-06
7	PSS-410156-07	PSS-410256-07
8	PSS-410156-08	PSS-410256-08
9	PSS-410156-09	PSS-410256-09
10	PSS-410156-10	PSS-410256-10
11	PSS-410156-11	PSS-410256-11
12	PSS-410156-12	PSS-410256-12
13	PSS-410156-13	PSS-410256-13
14	PSS-410156-14	PSS-410256-14
15	PSS-410156-15	PSS-410256-15
16	PSS-410156-16	PSS-410256-16
17	PSS-410156-17	PSS-410256-17
18	PSS-410156-18	PSS-410256-18
19	PSS-410156-19	PSS-410256-19
20	PSS-410156-20	PSS-410256-20
21	PSS-410156-21	PSS-410256-21
22	PSS-410156-22	PSS-410256-22
23	PSS-410156-23	PSS-410256-23
24	PSS-410156-24	PSS-410256-24
25	PSS-410156-25	PSS-410256-25
26	PSS-410156-26	PSS-410256-26
27	PSS-410156-27	PSS-410256-27
28	PSS-410156-28	PSS-410256-28
29	PSS-410156-29	PSS-410256-29
30	PSS-410156-30	PSS-410256-30
31	PSS-410156-31	PSS-410256-31
32	PSS-410156-32	PSS-410256-32
33	PSS-410156-33	PSS-410256-33
34	PSS-410156-34	PSS-410256-34
35	PSS-410156-35	PSS-410256-35
36	PSS-410156-36	PSS-410256-36
37	PSS-410156-37	PSS-410256-37
38	PSS-410156-38	PSS-410256-38
39	PSS-410156-39	PSS-410256-39
40	PSS-410156-40	PSS-410256-40

トレイ品

ピン数	PSS-410156-00T○ （H=1.5,h=6.0）	PSS-410256-00T○ （H=2.5,h=6.1）
ピン数	型番	型番
2	PSS-410156-02TA	PSS-410256-02TA
3	PSS-410156-03TA	PSS-410256-03TA
4	PSS-410156-04TB	PSS-410256-04TB
5	PSS-410156-05TB	PSS-410256-05TB
6	PSS-410156-06TB	PSS-410256-06TB
7	PSS-410156-07TB	PSS-410256-07TB
8	PSS-410156-08TC	PSS-410256-08TC
9	PSS-410156-09TC	PSS-410256-09TC
10	PSS-410156-10TC	PSS-410256-10TC

使用例

PSS（ピン）、JS（ジャンプソケット）回路切替

使用イメージ

ピンとジャンプソケットを使用することで、回路の設定変更や切り替え及びCPUクロック数のアップグレードの他、リセットスイッチ用の回路端末として機能。（角ピン仕様のピンヘッダーのみ）

商品特長詳細

PBT4830 ピンヘッダー／PSS-41 ピン（角ピン）2.54mmピッチストレート（1列）の詳細

PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）特長

PBT4830 ピンヘッダー／PSS-41 ピン（角ピン）2.54mmピッチストレート（1列）イメージ

・トレイ対応可
本体樹脂部
・色：黒
・熱変形温度：1.82MPa／208℃
・燃焼性：UL94V-0（材料）
コンタクト
・処理：Ni下地金フラッシュ

型番リスト

表示件数

...

型番

ピン数	RoHS?	最小発注数量

-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個
-	10	50個

通常単価(税別) (税込単価)	通常出荷日

35円 ( 39円 )	15日目
36円 ( 40円 )	15日目
43円 ( 47円 )	15日目
54円 ( 59円 )	15日目
56円 ( 62円 )	15日目
36円 ( 40円 )	15日目
38円 ( 42円 )	15日目
61円 ( 67円 )	15日目
40円 ( 44円 )	15日目
42円 ( 46円 )	15日目
42円 ( 46円 )	15日目
44円 ( 48円 )	15日目
48円 ( 53円 )	15日目
72円 ( 79円 )	15日目
51円 ( 56円 )	15日目
50円 ( 55円 )	15日目
88円 ( 97円 )	15日目
89円 ( 98円 )	15日目
68円 ( 75円 )	15日目
69円 ( 76円 )	15日目
69円 ( 76円 )	15日目
71円 ( 78円 )	15日目
71円 ( 78円 )	15日目
74円 ( 81円 )	15日目
74円 ( 81円 )	15日目
78円 ( 86円 )	15日目
79円 ( 87円 )	15日目
82円 ( 90円 )	15日目
83円 ( 91円 )	15日目
88円 ( 97円 )	15日目
85円 ( 94円 )	15日目
89円 ( 98円 )	15日目
90円 ( 99円 )	15日目
92円 ( 101円 )	15日目
93円 ( 102円 )	15日目
93円 ( 102円 )	15日目
93円 ( 102円 )	15日目
93円 ( 102円 )	15日目
34円 ( 37円 )	15日目
37円 ( 41円 )	15日目
29円 ( 32円 )	15日目
39円 ( 43円 )	15日目
43円 ( 47円 )	15日目
48円 ( 53円 )	15日目
60円 ( 66円 )	15日目
34円 ( 37円 )	15日目
93円 ( 102円 )	15日目
38円 ( 42円 )	15日目
40円 ( 44円 )	15日目
40円 ( 44円 )	15日目
42円 ( 46円 )	15日目
51円 ( 56円 )	15日目
48円 ( 53円 )	15日目
48円 ( 53円 )	15日目
48円 ( 53円 )	15日目
50円 ( 55円 )	15日目
59円 ( 65円 )	15日目
64円 ( 70円 )	15日目
64円 ( 70円 )	15日目
68円 ( 75円 )	15日目

...

基本情報

基本情報

基板用のピンヘッダー。
【特長】
・電流容量：3A
・動作温度範囲：-40℃～+105℃
・材質本体樹脂部：PBT4830、コンタクト：黄銅
・絶縁抵抗：5000MΩ MIN（DC 500V）
・接触抵抗：20mΩ MAX（DC 100mA）
【用途】
・プリント基板用として幅広い用途で使用可能
・ピンとジャンパーを使用することで、回路の設定変更や切り替え及びCPUクロック数のアップグレードの他、リセットスイッチ用の回路端末として機能します

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）のレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

組み込みマイコンの接続

満足度：5.02019/10/28

金メッキの品質と非磁性リードの部分がとてもいいです。磁気センサーへの影響を防ぎます。

1人が参考にしています。

ちょっとしたブレッドボード組み、マイコン基板のリード用に

満足度：4.02019/09/18

ブレッドボードへの差し込み、抜き外しなどちょうどよいはまり具合です。リードが短い側が基板側になります。

1人が参考にしています。

基板製作に使用

満足度：5.02021/08/23

メーカー品なので問題なく使用できました。安価で入手できたので助かりました。

0人が参考にしています。

Teensy基板に付けるため

満足度：5.02020/07/10

ミスミでは安く、購入した。廣杉のブランドで、全然問題ないので、５☆で評価する。

0人が参考にしています。

電子基板の作成

満足度：5.02020/03/09

普段、電子基板の作成しないので部品の購入先も少し悩んでいたらミスミさんで購入可能でしたので、購入しました。簡単なものでし...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 PBT4830 ピンヘッダー PSS-41 ピン（角ピン） 2.54mmピッチストレート（1列）	PBT4830 ピンヘッダー PSS-42 ピン（角ピン） 2.54mmピッチストレート（2列）	ピンヘッダー／FSS-41 ソケット（角ピン）2.54mmピッチストレート（1列）	ナイロンピンヘッダー／PSS-72 ピン（角ピン）1.27mmピッチストレート（2列）	ピンヘッダー／FSS-42 ソケット（角ピン）2.54mmピッチストレート（2列）	Preci-Dip 基板ヘッダピン（2.54mmピッチ/5極/1列/ライトアングル）
メーカー	廣杉計器	廣杉計器	廣杉計器	廣杉計器	廣杉計器	PRECI-DIP
通常価格	25円-	25円 -	41円 -	19円 -	43円 -	220円
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	5日目
用途	対基板	対基板	対基板	対基板	対基板	対基板
使用電流(A)	3	3	3	1	3	3
適用ピン・コンタクト	オス(プラグ)	オス(プラグ)	オス(プラグ)	オス(プラグ)	オス(プラグ)	オス(プラグ)
シリーズ	その他	その他	その他	その他	その他	その他
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	アングル
