PBT ブッシュ（成型品）/Z-M
- 通常単価(税別)
- 10円～361円
- 税込単価
- 11円～397円
【材質】2PBT グレード#1403G6 ガラス繊維30%入【色】灰白色【熱変...
詳細情報を確認する未確定：候補が22型番あります。
商品情報

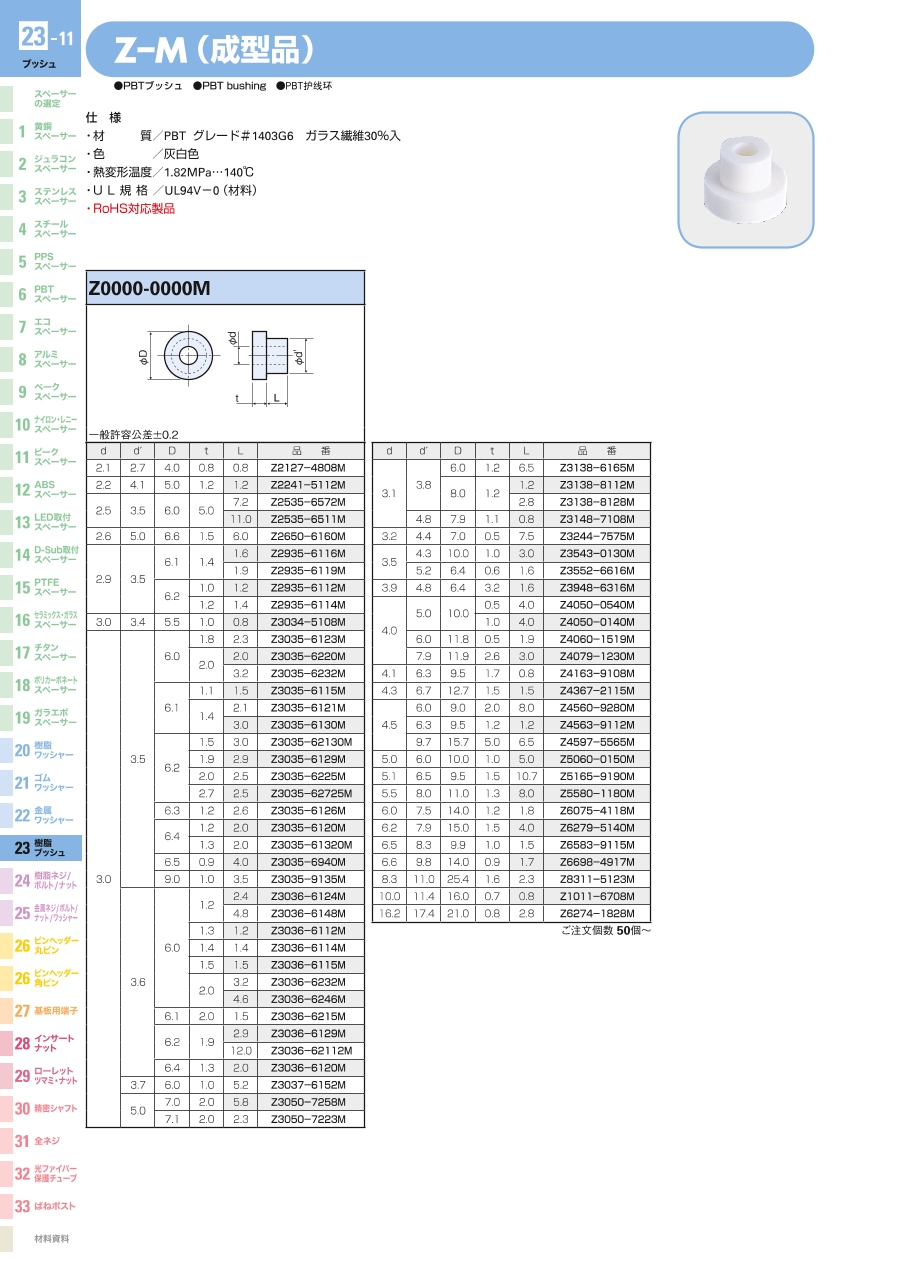

外形図
Z0000-0000M
一般許容公差±0.2
Z0000-0000CM
Z0000-0000SM
Z0000-0000DM
Z0000-0000VM
Z0000-0000LM
規格表
| 型番 | d | d' | D | t | L |
|---|---|---|---|---|---|
| Z2127-4808M | 2.1 | 2.7 | 4.0 | 0.8 | 0.8 |
| Z2241-5112M | 2.2 | 4.1 | 5.0 | 1.2 | 1.2 |
| Z2535-6572M | 2.5 | 3.5 | 6.0 | 5.0 | 7.2 |
| Z2535-6511M | 2.5 | 3.5 | 6.0 | 5.0 | 11.0 |
| Z2650-6160M | 2.6 | 5.0 | 6.6 | 1.5 | 6.0 |
| Z2935-6116M | 2.9 | 3.5 | 6.1 | 1.4 | 1.6 |
| Z2935-6119M | 2.9 | 3.5 | 6.1 | 1.4 | 1.9 |
| Z2935-6112M | 2.9 | 3.5 | 6.2 | 1.0 | 1.2 |
| Z2935-6114M | 2.9 | 3.5 | 6.2 | 1.2 | 1.4 |
| Z3034-5108M | 3.0 | 3.4 | 5.5 | 1.0 | 0.8 |
| Z3035-6123M | 3.0 | 3.5 | 6.0 | 1.8 | 2.3 |
| Z3035-6220M | 3.0 | 3.5 | 6.0 | 2.0 | 2.0 |
| Z3035-6232M | 3.0 | 3.5 | 6.0 | 2.0 | 3.2 |
| Z3035-6115M | 3.0 | 3.5 | 6.1 | 1.1 | 1.5 |
| Z3035-6121M | 3.0 | 3.5 | 6.1 | 1.4 | 2.1 |
| Z3035-6130M | 3.0 | 3.5 | 6.1 | 1.4 | 3.0 |
| Z3035-62130M | 3.0 | 3.5 | 6.2 | 1.5 | 3.0 |
| Z3035-6129M | 3.0 | 3.5 | 6.2 | 1.9 | 2.9 |
| Z3035-6225M | 3.0 | 3.5 | 6.2 | 2.0 | 2.5 |
| Z3035-62725M | 3.0 | 3.5 | 6.2 | 2.7 | 2.5 |
| Z3035-6126M | 3.0 | 3.5 | 6.3 | 1.2 | 2.6 |
| Z3035-6120M | 3.0 | 3.5 | 6.4 | 1.2 | 2.0 |
| Z3035-61320M | 3.0 | 3.5 | 6.4 | 1.3 | 2.0 |
| Z3035-6940M | 3.0 | 3.5 | 6.5 | 0.9 | 4.0 |
| Z3035-9135M | 3.0 | 3.5 | 9.0 | 1.0 | 3.5 |
| Z3036-6124M | 3.0 | 3.6 | 6.0 | 1.2 | 2.4 |
| Z3036-6148M | 3.0 | 3.6 | 6.0 | 1.2 | 4.8 |
| Z3036-6112M | 3.0 | 3.6 | 6.0 | 1.3 | 1.2 |
| Z3036-6114M | 3.0 | 3.6 | 6.0 | 1.4 | 1.4 |
| Z3036-6115M | 3.0 | 3.6 | 6.0 | 1.5 | 1.5 |
| Z3036-6232M | 3.0 | 3.6 | 6.0 | 2.0 | 3.2 |
| Z3036-6246M | 3.0 | 3.6 | 6.0 | 2.0 | 4.6 |
| Z3036-6215M | 3.0 | 3.6 | 6.1 | 2.0 | 1.5 |
| Z3036-6129M | 3.0 | 3.6 | 6.2 | 1.9 | 2.9 |
| Z3036-62112M | 3.0 | 3.6 | 6.2 | 1.9 | 12.0 |
| Z3036-6120M | 3.0 | 3.6 | 6.4 | 1.3 | 2.0 |
| Z3037-6152M | 3.0 | 3.7 | 6.0 | 1.0 | 5.2 |
| 型番 | d | d' | D | t | L |
|---|---|---|---|---|---|
| Z3050-7258M | 3.0 | 5.0 | 7.0 | 2.0 | 5.8 |
| Z3050-7223M | 3.0 | 5.0 | 7.1 | 2.0 | 2.3 |
| Z3138-6165M | 3.1 | 3.8 | 6.0 | 1.2 | 6.5 |
| Z3138-8112M | 3.1 | 3.8 | 8.0 | 1.2 | 1.2 |
| Z3138-8128M | 3.1 | 3.8 | 8.0 | 1.2 | 2.8 |
| Z3148-7108M | 3.1 | 4.8 | 7.9 | 1.1 | 0.8 |
| Z3244-7575M | 3.2 | 4.4 | 7.0 | 0.5 | 7.5 |
| Z3543-0130M | 3.5 | 4.3 | 10.0 | 1.0 | 3.0 |
| Z3552-6616M | 3.5 | 5.2 | 6.4 | 0.6 | 1.6 |
| Z3948-6316M | 3.9 | 4.8 | 6.4 | 3.2 | 1.6 |
| Z4050-0540M | 4.0 | 5.0 | 10.0 | 0.5 | 4.0 |
| Z4050-0140M | 4.0 | 5.0 | 10.0 | 1.0 | 4.0 |
| Z4060-1519M | 4.0 | 6.0 | 11.8 | 0.5 | 1.9 |
| Z4079-1230M | 4.0 | 7.9 | 11.9 | 2.6 | 3.0 |
| Z4163-9108M | 4.1 | 6.3 | 9.5 | 1.7 | 0.8 |
| Z4367-2115M | 4.3 | 6.7 | 12.7 | 1.5 | 1.5 |
| Z4560-9280M | 4.5 | 6.0 | 9.0 | 2.0 | 8.0 |
| Z4563-9112M | 4.5 | 6.3 | 9.5 | 1.2 | 1.2 |
| Z4597-5565M | 4.5 | 9.7 | 15.7 | 5.0 | 6.5 |
| Z5060-0150M | 5.0 | 6.0 | 10.0 | 1.0 | 5.0 |
| Z5165-9190M | 5.1 | 6.5 | 9.5 | 1.5 | 10.7 |
| Z5580-1180M | 5.5 | 8.0 | 11.0 | 1.3 | 8.0 |
| Z6075-4118M | 6.0 | 7.5 | 14.0 | 1.2 | 1.8 |
| Z6279-5140M | 6.2 | 7.9 | 15.0 | 1.5 | 4.0 |
| Z6583-9115M | 6.5 | 8.3 | 9.9 | 1.0 | 1.5 |
| Z6698-4917M | 6.6 | 9.8 | 14.0 | 0.9 | 1.7 |
| Z8311-5123M | 8.3 | 11.0 | 25.4 | 1.6 | 2.3 |
| Z1011-6708M | 10.0 | 11.4 | 16.0 | 0.7 | 0.8 |
| Z6274-1828M | 16.2 | 17.4 | 21.0 | 0.8 | 2.8 |
| Z3036-6114CM | 3.0 | 3.6 | 6.2 | 1.2 | 1.4 |
| Z3036-6110SM | 3.0 | 3.6 | 6.2 | 1.0 | 1.0 |
| Z6396-3124DM | 6.3 | 9.6 | 13.0 | 1.0 | 2.4 |
| Z3173-1626VM | 3.1 | 7.3 | 11.5 | 0.6 | 2.6 |
| Z3250-2140LM | 3.2 | 5.0 | 12.0 | 1.8 | 4.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10円 ( 11円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
10円 ( 11円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
12円 ( 13円 ) | 9日目 |
15円 ( 17円 ) | 9日目 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【材質】2PBT グレード#1403G6 ガラス繊維30%入
【色】灰白色
【熱変形温度】1.82MPa⋯140℃
【UL規格】UL94V-0（材料）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
