未確定：候補が4型番あります。
内径 d(φ)
~mm- 2.8
- 3.2
外径 D(mm)
~mm- 6
- 8
全長 L(mm)
~mm- 6.5
- 7
- 12
- 14
幅 t(mm)
~mm- 3
- 4
- 5
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 9日以内
ラグ端子／HRT-G
- 通常単価(税別)
- 20円～28円
- 税込単価
- 22円～31円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【対応ねじの呼び（M）】2／2.6／3／4【材質】黄銅【処理】金メッキ（ニッケル下地）
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
HRT-100G
HRT-200G
HRT-300G
HRT-400G
HRT-500G
製品仕様
- RoHS対応製品
規格表
HRT-100G
| 穴径 | 板厚 | d | d' | D | t | L | 型番 |
|---|---|---|---|---|---|---|---|
| M2 | 0.3 | 2.2 | 9 | 5 | 3 | 12 | HRT-102G |
| M2.6 | 0.5 | 2.8 | 13 | 6 | 16 | HRT-126G | |
| M3 | 3.2 | 18 | 7 | 3.5 | 21.5 | HRT-103G | |
| M4 | 4.2 | 18.5 | 8 | 22 | HRT-104G |
HRT-200G
| 穴径 | 板厚 | d | d' | D | t | L | 型番 |
|---|---|---|---|---|---|---|---|
| M2.6 | 0.4 | 2.8 | 1.8 | 6 | 4 | 12 | HRT-226G |
| M3 | 0.4 | 3.2 | 1.5 | 7 | 3.5 | 13 | HRT-203G |
| M4 | 0.6 | 4.2 | 1.5 | 8.5 | 4 | 17 | HRT-204G |
HRT-300G
| 穴径 | 板厚 | d | d' | D | t | t' | L | 型番 |
|---|---|---|---|---|---|---|---|---|
| M2 | 0.3 | 2.2 | 4 | 5 | 5 | 2.7 | 12 | HRT-302G |
| M3 | 0.4 | 3.2 | 8 | 3 | 14 | HRT-303G | ||
| M4 | 0.5 | 4.2 | 8 | 4 | 14 | HRT-304G |
HRT-400G
| 穴径 | d | d' | D | t | t' | L | 型番 |
|---|---|---|---|---|---|---|---|
| M2 | 2.2 | 4 | 5 | 3 | 1.5 | 6 | HRT-402G |
| M2.6 | 2.8 | 6 | 7 | HRT-426G | |||
| M3 | 3.2 | 5 | 7 | 3.5 | 1.75 | 8 | HRT-403G |
| M4 | 4.2 | 8 | 10 | HRT-404G |
HRT-500G
| 穴径 | d | d' | D | t | t' | L | 型番 |
|---|---|---|---|---|---|---|---|
| M2 | 2.2 | 4 | 5 | 3 | 1.5 | 5.5 | HRT-502G |
| M2.6 | 2.8 | 6 | 6.5 | HRT-526G | |||
| M3 | 3.2 | 5 | 7 | 3.5 | 1.75 | 7.5 | HRT-503G |
| M4 | 4.2 | 8 | 9 | HRT-504G |

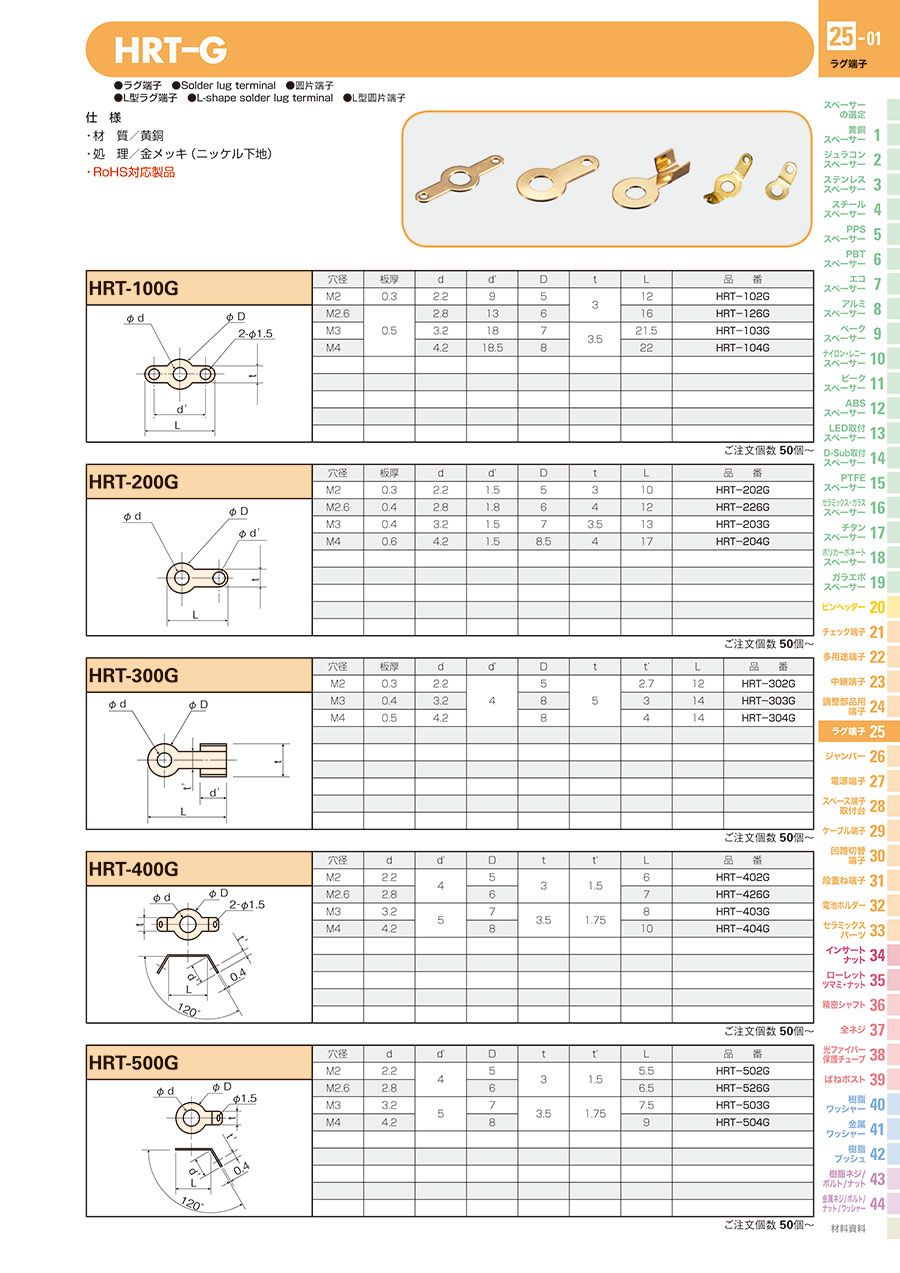

カタログ
商品担当おすすめ
ラグ端子／HRT-Gのレビュー
配線加工
5
5.02022/03/31
精密機械のグランドに使用しました。内径の精度もよくハンダ付けもしやすく使いやすいです。
0人が参考にしています。
