廣杉計器

SUS精密シャフト SRU

SUS精密シャフト SRU
通常単価(税別)
38円～1,202円
税込単価
42円～1,322円

【材質】・SRU-1200：RS323（SUS304相当・高硬度非磁性ステンレ...

詳細情報を確認する
未確定：候補が39型番あります。
数量：

商品情報

外形図

SUS精密シャフト SRU 外形図_01

SRU-1200（Φ1.2 h5）
・真円度：0.001
・真直度：L=20迄0.01 L=30、40 0.02
・Lの公差：+0 -0.2 ・面取り：2-R0.2

SUS精密シャフト SRU 外形図_02

SRU-1500（Φ1.5 h5）
・真円度：0.001
・真直度：L=30迄0.01 L=40 0.02 L=50 0.03
・Lの公差：+0 -0.2 ・面取り：2-R0.2

SUS精密シャフト SRU 外形図_03

SRU-2000（Φ2 h5）
・真円度：0.001
・真直度：0.03
・Lの公差：+0 -0.2
・面取り：2-R0.3

SUS精密シャフト SRU 外形図_04

SRU-2500（Φ2.5 h5）
・真円度：～50迄0.001 52～90迄0.002
・真直度：～50迄0.03 52～90迄0.04
・Lの公差：+0 -0.2
・面取り：～60迄2-R0.3 62以上2-C0.3

SUS精密シャフト SRU 外形図_05

SRU-300（Φ3 h5）
・真円度：20～70迄0.001 72～150迄0.002
・真直度：20～70迄0.04 72～150迄0.05
・Lの公差：+0 -0.2
・面取り：～60迄2-R0.3 62以上2-C0.3

SUS精密シャフト SRU 外形図_06

SRU-400（Φ4 h5）
・真円度：20～200迄0.002
・真直度：20～100迄0.05 105～150迄0.08 155～200迄0.1
・Lの公差：+0 -0.2
・面取り：～60迄2-R0.3 62以上迄2-C0.3

SUS精密シャフト SRU 外形図_07

SRU-500（Φ5 h5）
・真円度：25～200迄0.002
・真直度：25～100迄0.06 105～150迄0.08 155～200迄0.1
・Lの公差：+0 -0.2
・面取り：～80迄2-R0.3 82以上2-C0.3

SUS精密シャフト SRU 外形図_08

SRU-600（Φ6 h5）
・真円度：25～200迄0.002
・真直度：25～100迄0.06 105～150迄0.08 155～200迄0.1
・Lの公差：+0 -0.2
・面取り：～80迄2-R0.3 82以上2-C0.3

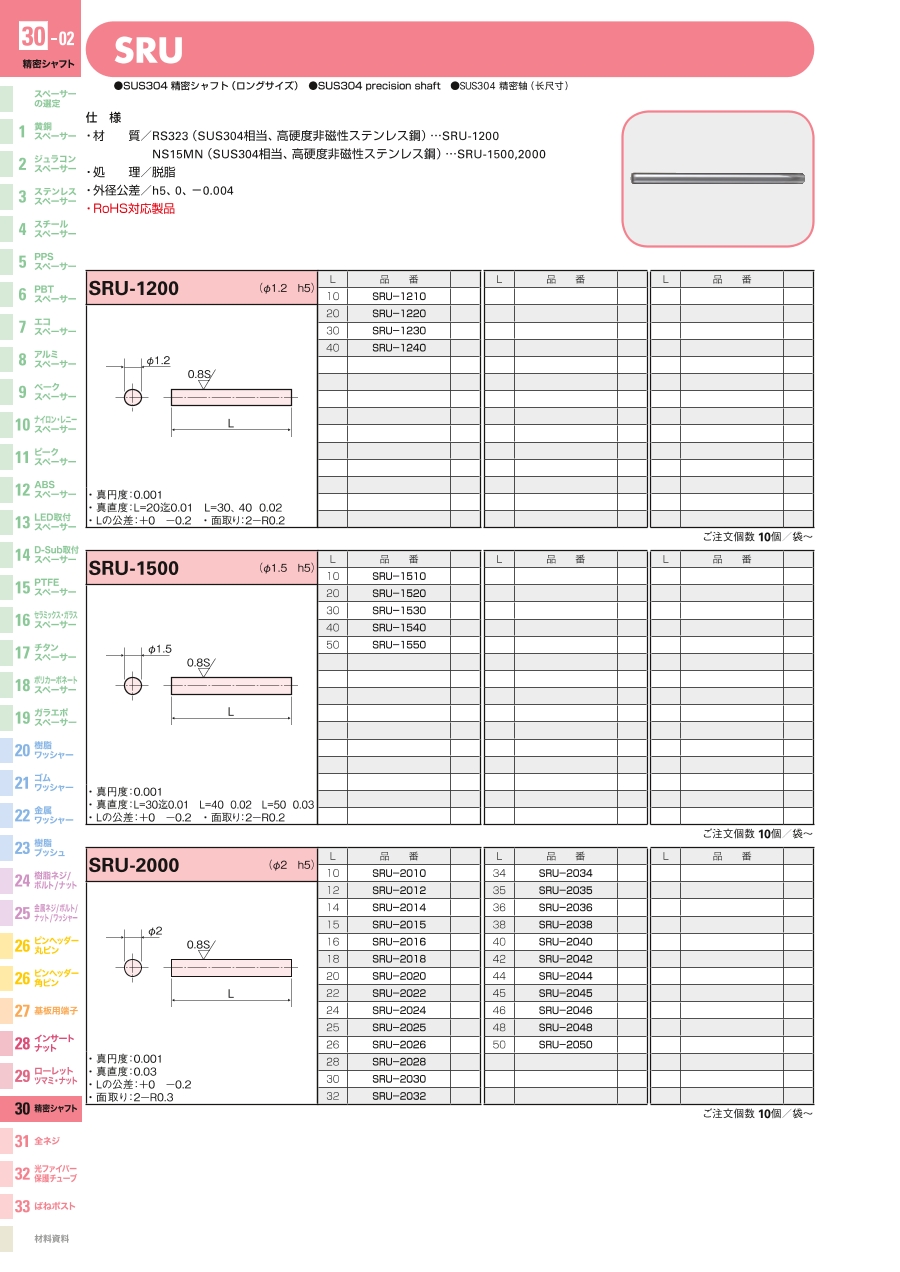

製品仕様

●SUS304精密シャフト（ロングサイズ）

  • 外径公差／h5、0、-0.004
  • RoHS対応製品

●SUS303精密シャフト（ロングサイズ）

  • 外径公差／h5 Φ2.5、Φ3（0、-0.004）。 h5 Φ4、Φ5、Φ6（0、-0.005）。
  • RoHS対応製品

規格表

SRU-1200（Φ1.2 h5）

L型     番L型     番L型     番
10SRU-1210----
20SRU-1220----
30SRU-1230----
40SRU-1240----

SRU-1500（Φ1.5 h5）

L型     番L型     番L型     番
10SRU-1510----
20SRU-1520----
30SRU-1530----
40SRU-1540----
50SRU-1550----

SRU-2000（Φ2 h5）

L型     番L型     番L型     番
10SRU-201034SRU-2034--
12SRU-201235SRU-2035--
14SRU-201436SRU-2036--
15SRU-201538SRU-2038--
16SRU-201640SRU-2040--
18SRU-201842SRU-2042--
20SRU-202044SRU-2044--
22SRU-202245SRU-2045--
24SRU-202446SRU-2046--
25SRU-202548SRU-2048--
26SRU-202650SRU-2050--
28SRU-2028----
30SRU-2030----
32SRU-2032----

SRU-2500（Φ2.5 h5）

L型     番L型     番L型     番
20SRU-252058SRU-2558--
22SRU-252260SRU-2560--
25SRU-252562SRU-2562--
28SRU-252865SRU-2565--
30SRU-253068SRU-2568--
32SRU-253270SRU-2570--
35SRU-253572SRU-2572--
38SRU-253875SRU-2575--
40SRU-254078SRU-2578--
42SRU-254280SRU-2580--
45SRU-254582SRU-2582--
48SRU-254885SRU-2585--
50SRU-255088SRU-2588--
52SRU-255290SRU-2590--
55SRU-2555----

SRU-300（Φ3 h5）

L型     番L型     番L型     番
20SRU-32065SRU-365120SRU-3120
22SRU-32268SRU-368125SRU-3125
25SRU-32570SRU-370130SRU-3130
28SRU-32872SRU-372135SRU-3135
30SRU-33075SRU-375140SRU-3140
32SRU-33278SRU-378145SRU-3145
35SRU-33580SRU-380150SRU-3150
38SRU-33882SRU-382--
40SRU-34085SRU-385--
42SRU-34288SRU-388--
45SRU-34590SRU-390--
48SRU-34892SRU-392--
50SRU-35095SRU-395--
52SRU-35298SRU-398--
55SRU-355100SRU-3100--
58SRU-358105SRU-3105--
60SRU-360110SRU-3110--
62SRU-362115SRU-3115--

SRU-400（Φ4 h5）

L型     番L型     番L型     番
20SRU-42065SRU-465120SRU-4120
22SRU-42268SRU-468125SRU-4125
25SRU-42570SRU-470130SRU-4130
28SRU-42872SRU-472135SRU-4135
30SRU-43075SRU-475140SRU-4140
32SRU-43278SRU-478145SRU-4145
35SRU-43580SRU-480150SRU-4150
38SRU-43882SRU-482155SRU-4155
40SRU-44085SRU-485160SRU-4160
42SRU-44288SRU-488165SRU-4165
45SRU-44590SRU-490170SRU-4170
48SRU-44892SRU-492175SRU-4175
50SRU-45095SRU-495180SRU-4180
52SRU-45298SRU-498185SRU-4185
55SRU-455100SRU-4100190SRU-4190
58SRU-458105SRU-4105195SRU-4195
60SRU-460110SRU-4110200SRU-4200
62SRU-462115SRU-4115--

SRU-500（Φ5 h5）

L型     番L型     番L型     番
25SRU-52568SRU-568120SRU-5120
28SRU-52870SRU-570125SRU-5125
30SRU-53072SRU-572130SRU-5130
32SRU-53275SRU-575135SRU-5135
35SRU-53578SRU-578140SRU-5140
38SRU-53880SRU-580145SRU-5145
40SRU-54082SRU-582150SRU-5150
42SRU-54285SRU-585155SRU-5155
45SRU-54588SRU-588160SRU-5160
48SRU-54890SRU-590165SRU-5165
50SRU-55092SRU-592170SRU-5170
52SRU-55295SRU-595175SRU-5175
55SRU-55598SRU-598180SRU-5180
58SRU-558100SRU-5100185SRU-5185
60SRU-560105SRU-5105190SRU-5190
62SRU-562110SRU-5110195SRU-5195
65SRU-565115SRU-5115200SRU-5200

SRU-600（Φ6 h5）

L型     番L型     番L型     番
25SRU-62568SRU-668120SRU-6120
28SRU-62870SRU-670125SRU-6125
30SRU-63072SRU-672130SRU-6130
32SRU-63275SRU-675135SRU-6135
35SRU-63578SRU-678140SRU-6140
38SRU-63880SRU-680145SRU-6145
40SRU-64082SRU-682150SRU-6150
42SRU-64285SRU-685155SRU-6155
45SRU-64588SRU-688160SRU-6160
48SRU-64890SRU-690165SRU-6165
50SRU-65092SRU-692170SRU-6170
52SRU-65295SRU-695175SRU-6175
55SRU-65598SRU-698180SRU-6180
58SRU-658100SRU-6100185SRU-6185
60SRU-660105SRU-6105190SRU-6190
62SRU-662110SRU-6110195SRU-6195
65SRU-665115SRU-6115200SRU-6200

型番リスト

表示件数
  • 1
    • 型番
    SRU-1230
    SRU-2014
    SRU-2020
    SRU-2028
    SRU-2034
    SRU-2038
    SRU-2044
    SRU-2528
    SRU-2535
    SRU-2540
    SRU-2548
    SRU-2550
    SRU-2560
    SRU-2572
    SRU-2582
    SRU-3130
    SRU-325
    SRU-330
    SRU-345
    SRU-352
    SRU-372
    SRU-375
    SRU-4105
    SRU-4120
    SRU-4130
    SRU-4150
    SRU-4180
    SRU-440
    SRU-448
    SRU-465
    SRU-468
    SRU-482
    SRU-5150
    SRU-528
    SRU-550
    SRU-570
    SRU-572
    SRU-6200
    SRU-690

    軸径 D

    (φ)

    長さ L

    (mm)

    材質詳細

    		RoHS?最小発注数量
    1.2
    30
    RS323（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    50個
    2.0
    14
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    50個
    2.0
    20
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    50個
    2.0
    28
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    10個
    2.0
    34
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    10個
    2.0
    38
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    50個
    2.0
    44
    NS15MN（SUS304相当、高硬度非磁性ステンレス鋼）
    -
    50個
    2.5
    28
    SUS303
    -
    10個
    2.5
    35
    SUS303
    -
    50個
    2.5
    40
    SUS303
    -
    50個
    2.5
    48
    SUS303
    -
    10個
    2.5
    50
    SUS303
    -
    50個
    2.5
    60
    SUS303
    -
    50個
    2.5
    72
    SUS303
    -
    10個
    2.5
    82
    SUS303
    -
    10個
    3
    130
    SUS303
    -
    10個
    3
    25
    SUS303
    -
    50個
    3
    30
    SUS303
    -
    50個
    3
    45
    SUS303
    -
    50個
    3
    52
    SUS303
    -
    10個
    3
    72
    SUS303
    -
    10個
    3
    75
    SUS303
    -
    10個
    4
    105
    SUS303
    -
    10個
    4
    120
    SUS303
    -
    10個
    4
    130
    SUS303
    -
    10個
    4
    150
    SUS303
    -
    10個
    4
    180
    SUS303
    -
    10個
    4
    40
    SUS303
    -
    10個
    4
    48
    SUS303
    -
    10個
    4
    65
    SUS303
    -
    50個
    4
    68
    SUS303
    -
    10個
    4
    82
    SUS303
    -
    10個
    5
    150
    SUS303
    -
    10個
    5
    28
    SUS303
    -
    10個
    5
    50
    SUS303
    -
    10個
    5
    70
    SUS303
    -
    10個
    5
    72
    SUS303
    -
    10個
    6
    200
    SUS303
    -
    10個
    6
    90
    SUS303
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    80円
    ( 88円 )
    9日目
    40円
    ( 44円 )
    9日目
    40円
    ( 44円 )
    9日目
    38円
    ( 42円 )
    9日目
    41円
    ( 45円 )
    9日目
    48円
    ( 53円 )
    9日目
    54円
    ( 59円 )
    9日目
    49円
    ( 54円 )
    9日目
    65円
    ( 72円 )
    9日目
    73円
    ( 80円 )
    9日目
    76円
    ( 84円 )
    9日目
    91円
    ( 100円 )
    9日目
    70円
    ( 77円 )
    9日目
    240円
    ( 264円 )
    9日目
    251円
    ( 276円 )
    9日目
    452円
    ( 497円 )
    9日目
    74円
    ( 81円 )
    9日目
    81円
    ( 89円 )
    9日目
    143円
    ( 157円 )
    9日目
    109円
    ( 120円 )
    9日目
    152円
    ( 167円 )
    9日目
    166円
    ( 183円 )
    9日目
    490円
    ( 539円 )
    9日目
    501円
    ( 551円 )
    9日目
    551円
    ( 606円 )
    9日目
    616円
    ( 678円 )
    9日目
    676円
    ( 744円 )
    9日目
    139円
    ( 153円 )
    9日目
    165円
    ( 182円 )
    9日目
    286円
    ( 315円 )
    9日目
    254円
    ( 279円 )
    9日目
    366円
    ( 403円 )
    9日目
    852円
    ( 937円 )
    9日目
    163円
    ( 179円 )
    9日目
    250円
    ( 275円 )
    9日目
    352円
    ( 387円 )
    9日目
    365円
    ( 402円 )
    9日目
    1,202円
    ( 1,322円 )
    9日目
    676円
    ( 744円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【材質】
    ・SRU-1200：RS323（SUS304相当・高硬度非磁性ステンレス鋼）
    ・SRU-1500/2000：NS15MN（同上）
    ・SRU-300/400/2500：SUS303

    【処理】脱脂

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
