汎用圧力スイッチ ISGシリーズ
- 通常単価(税別)
- 7,199円～25,592円
- 税込単価
- 7,919円～28,151円
IP44・IP44相当の圧力スイッチです。【特長】・ランプ付きです【用途】・工...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が165型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
開放型 ISG110～191-030（調整用応差目盛板なし）
開放型 ISG110～131-031（調整用応差目盛板付き）
防滴型 ISG210～291-030（調整用応差目盛板なし）
防滴型 ISG210～231-031（調整用応差目盛板付き）

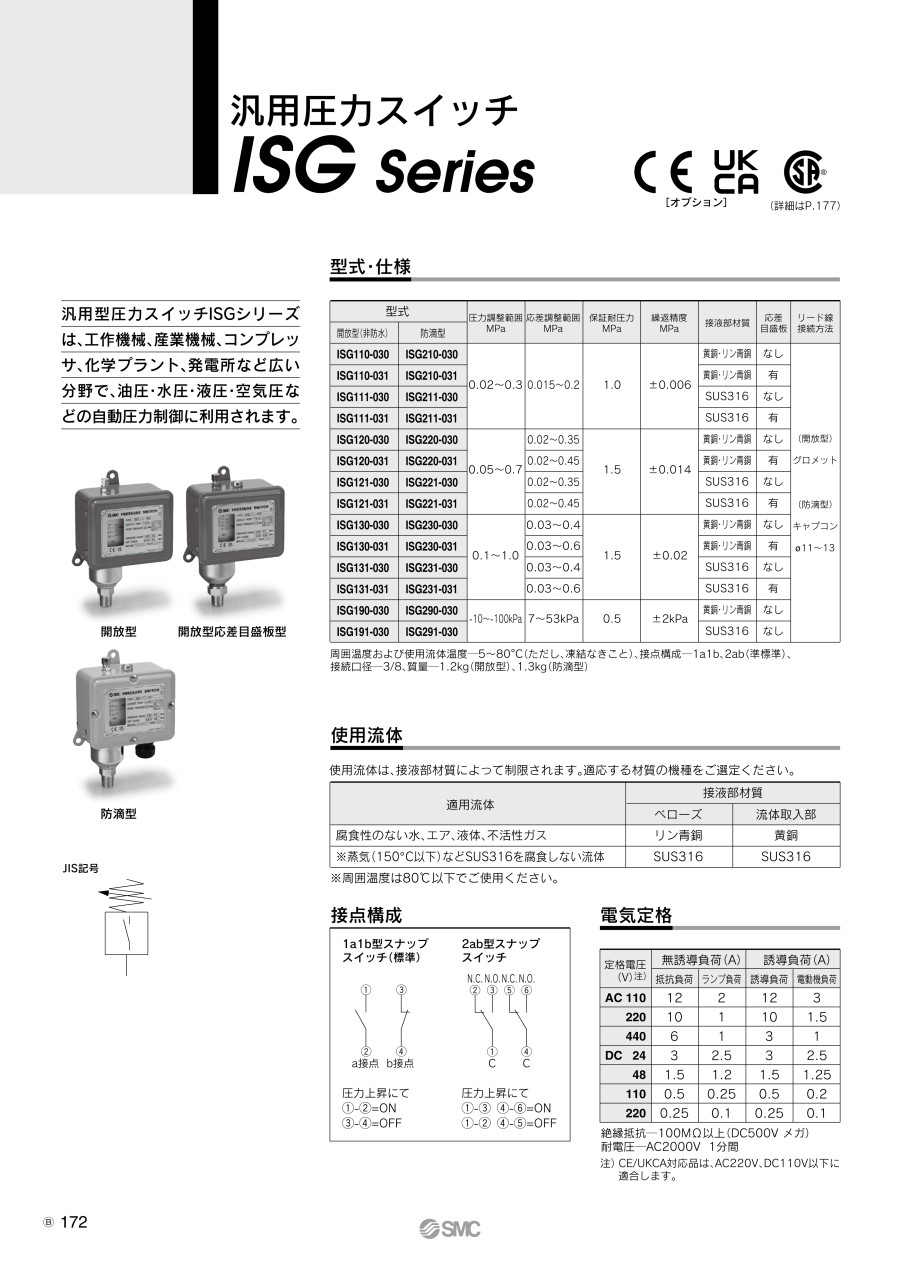

製品仕様
ISGシリーズ 開放型
ISGシリーズ 開放型応差目盛板型
ISGシリーズ 防滴型
型番・仕様
| 型番 | 圧力調整範囲 MPa | 応差調整範囲 MPa | 保証耐圧力 MPa | 繰返精度 MPa | 接液部材質 | 応差目盛板 | リード線接続方法 | |
|---|---|---|---|---|---|---|---|---|
| 開放型 （非防水） | 防滴型 | |||||||
| ISG110-030 | ISG210-030 | +0.02～+0.3 | +0.015～+0.2 | 1.0 | ±0.006 | 黄銅・リン青銅 | なし | （開放型）グロメット （防滴型）キャプコン φ11～13（直径11～13mm） |
| ISG110-031 | ISG210-031 | 黄銅・リン青銅 | 有 | |||||
| ISG111-030 | ISG211-030 | SUS316 | なし | |||||
| ISG111-031 | ISG211-031 | SUS316 | 有 | |||||
| ISG120-030 | ISG220-030 | +0.05～+0.7 | +0.02～+0.35 | 1.5 | ±0.014 | 黄銅・リン青銅 | なし | |
| ISG120-031 | ISG220-031 | +0.02～+0.45 | 黄銅・リン青銅 | 有 | ||||
| ISG121-030 | ISG221-030 | +0.02～+0.35 | SUS316 | なし | ||||
| ISG121-031 | ISG221-031 | +0.02～+0.45 | SUS316 | 有 | ||||
| ISG130-030 | ISG230-030 | +0.1～+1.0 | +0.03～+0.4 | 1.5 | ±0.02 | 黄銅・リン青銅 | なし | |
| ISG130-031 | ISG230-031 | +0.03～+0.6 | 黄銅・リン青銅 | 有 | ||||
| ISG131-030 | ISG231-030 | +0.03～+0.4 | SUS316 | なし | ||||
| ISG131-031 | ISG231-031 | +0.03～+0.6 | SUS316 | 有 | ||||
| ISG190-030 | ISG290-030 | -10～-100kPa | +7～+53kPa | 0.5 | ±2kPa | 黄銅・リン青銅 | なし | |
| ISG191-030 | ISG291-030 | SUS316 | なし | |||||
※周囲温度および使用流体温度：+5～+80℃（ただし、凍結なきこと）、接点構成：1a1b、2ab（準標準）、接続口径：3/8、質量：1.2kg（開放型）、1.3kg（防滴型）
使用流体
- 使用流体は、接液部材質によって制限される。適応する材質の機種を選定すること。
| 適用流体 | 接液部材質 | |
|---|---|---|
| ベローズ | 流体取入部 | |
| 腐食性のない水、エア、液体、不活性ガス | リン青銅 | 黄銅 |
| ※蒸気（150℃以下）などSUS316を腐食しない流体 | SUS316 | SUS316 |
※周囲温度は80℃以下でご使用ください。
JIS記号
接点構成
1a1b型スナップスイッチ（標準）／2ab型スナップスイッチの接点構成
電気定格
| 定格電圧（V）注） | 無誘導負荷（A） | 誘導負荷（A） | ||
|---|---|---|---|---|
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | |
| AC110 | 12 | 2 | 12 | 3 |
| AC220 | 10 | 1 | 10 | 1.5 |
| AC440 | 6 | 1 | 3 | 1 |
| DC24 | 3 | 2.5 | 3 | 2.5 |
| DC48 | 1.5 | 1.2 | 1.5 | 1.25 |
| DC110 | 0.5 | 0.25 | 0.5 | 0.2 |
| DC220 | 0.25 | 0.1 | 0.25 | 0.1 |
- 絶縁抵抗：100MΩ以上（DC500V メガ）
- 耐電圧：AC2,000V 1分間
注）CE対応品は、AC220V、DC110V以下に適合します。
構造
| 番号 | 部品名 |
|---|---|
| 1 | 設定圧力調整用ボルト |
| 2 | 目盛板 |
| 3 | 指針 |
| 4 | 設定圧力調整用スプリング |
| 5 | 作動用主レバー |
| 6 | ベローズアセンブリ |
| 7 | スイッチ・プッシュ間調整ボルト |
| 8 | 1a+1b型スナップスイッチ |
| 番号 | 部品名 |
|---|---|
| 9 | 本体 |
| 10 | 応差（ON～OFFの幅）調整用スプリング |
| 11 | 応差（ON～OFFの幅）調整用ボルト |
| 12 | ブラケット |
| 13 | グロメット |
| 14 | スイッチ操作用連結レバー |
| 15 | 作動レバー用ストッパ |
規格表
単位：mm
開放型 ISG110～191-030（調整用応差目盛板なし）
| 型番 | A | B | C |
|---|---|---|---|
| ISG110-030（-W） | 172 | 54 | 19 |
| ISG1□0～1□0-030（-W） | 169 | 51 | 19 |
| ISG1□1～1□1-030（-W） | 177 | 59 | 23 |
開放型 ISG110～131-031（調整用応差目盛板付き）
| 型番 | （A） | （B） | C |
|---|---|---|---|
| ISG110～130-031（-W） | 172 | 54 | 19 |
| ISG111～131-031（-W） | 177 | 59 | 23 |
防滴型 ISG210～291-030（調整用応差目盛板なし）
| 型番 | A | B | C |
|---|---|---|---|
| ISG2□0～2□0-030（-W） | 173 | 55 | 19 |
| ISG2□1～2□1-030（-W） | 178 | 60 | 23 |
防滴型 ISG210～231-031（調整用応差目盛板付き）
| 型番 | （A） | （B） | C |
|---|---|---|---|
| ISG210～230-031（-W） | 173 | 55 | 19 |
| ISG211～231-031（-W） | 178 | 60 | 23 |
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 画像は代表画像となっております。
型番リスト
