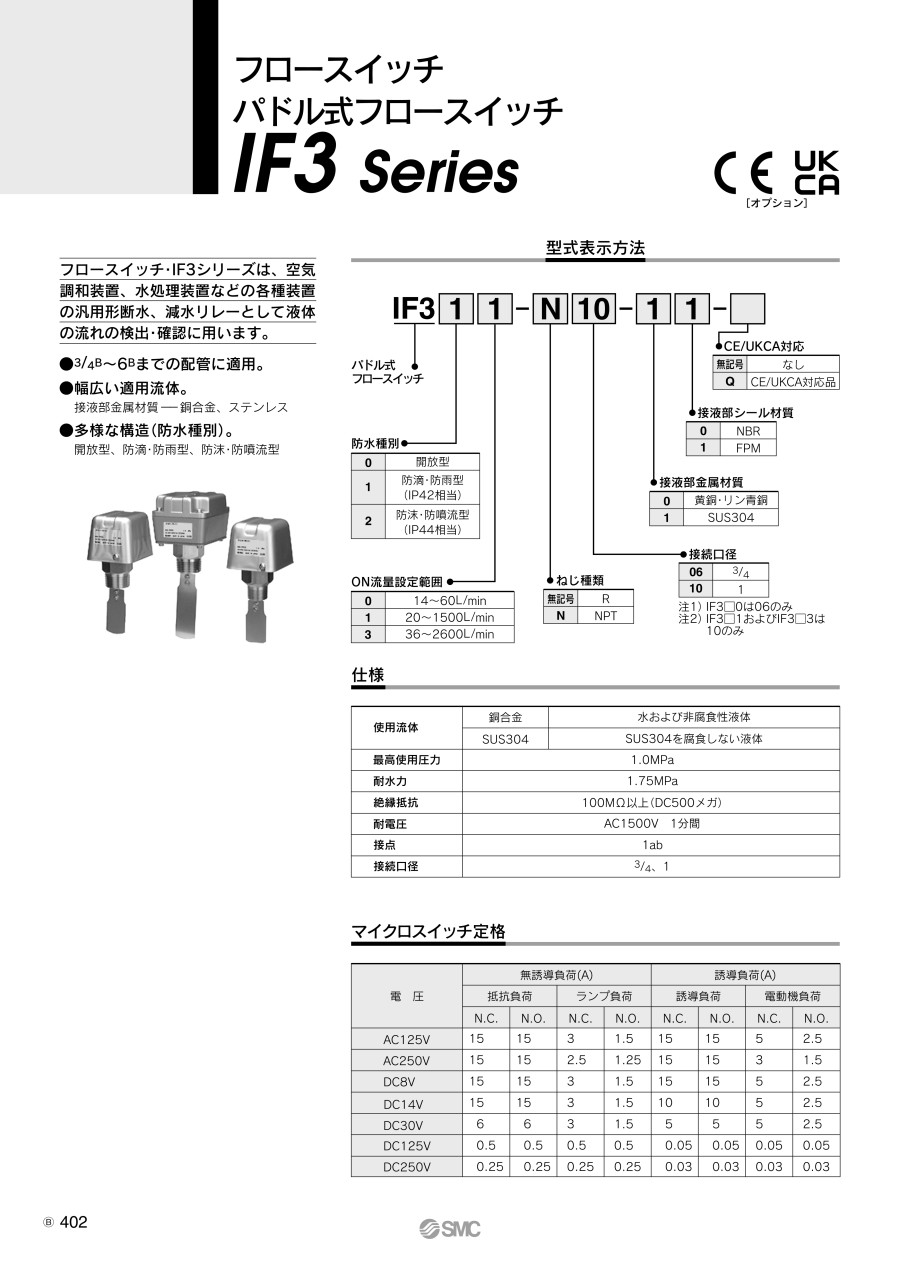

フロースイッチ パドル式フロースイッチ IF3シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 10,291円～33,098円特別価格
- 税込単価
- 11,320円～36,408円特別価格
多様な構造（防水種別）のフロースイッチ。【特長】・3/4B～6Bまでの配管に適...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が125型番あります。
商品情報
外形図
単位：mm
開放型：300、301、303
防滴・防雨型：310、311、313
防沫・防噴流型：320、321、323
製品仕様
外観
| 使用流体 | 銅合金 | 水および非腐食性液体 |
|---|---|---|
| SUS304 | SUS304を腐食しない液体 | |
| 最高使用圧力 | 1.0MPa | |
| 耐水力 | 1.75MPa | |
| 絶縁抵抗 | 100MΩ以上（DC500メガ） | |
| 耐電圧 | AC1,500V 1分間 | |
| 接点 | 1ab | |
| 接続口径 | 3/4、1 | |
マイクロスイッチ定格
| 電圧 | 無誘導負荷（A） | 誘導負荷（A） | ||||||
|---|---|---|---|---|---|---|---|---|
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | |||||
| N.C. | N.O. | N.C. | N.O. | N.C. | N.O. | N.C. | N.O. | |
| AC125V | 15 | 15 | 3 | 1.5 | 15 | 15 | 5 | 2.5 |
| AC250V | 15 | 15 | 2.5 | 1.25 | 15 | 15 | 3 | 1.5 |
| DC8V | 15 | 15 | 3 | 1.5 | 15 | 15 | 5 | 2.5 |
| DC14V | 15 | 15 | 3 | 1.5 | 10 | 10 | 5 | 2.5 |
| DC30V | 6 | 6 | 3 | 1.5 | 5 | 5 | 5 | 2.5 |
| DC125V | 0.5 | 0.5 | 0.5 | 0.5 | 0.05 | 0.05 | 0.05 | 0.05 |
| DC250V | 0.25 | 0.25 | 0.25 | 0.25 | 0.03 | 0.03 | 0.03 | 0.03 |
液体温度と適用周囲温度範囲
| 液体温度 | 注）適用周囲温度 |
|---|---|
| 70℃以下 | 70℃（70℃）以下 |
| 80℃ | 58℃（60℃）以下 |
| 90℃ | 47℃（50℃）以下 |
| 100℃ | 35℃（40℃）以下 |
注）（ ）はIF32□の場合
※マイクロスイッチを保護するため、液体温度が70℃を超える場合は周囲温度を低くする必要があります。
防水種別
| 開放型 | 屋内で水滴などのかからない場合 |
|---|---|
| 防滴・防雨型 （JIS C0920） | 屋内・屋外で水滴のかかる場所で使用する場合（IP42相当） |
| 防沫・防噴流型 （JIS C0920） | 密閉構造となっており、屋外や一時的に水流のかかる場所、または海岸近くなど雰囲気の悪い場所で使用する場合（IP44相当） |
構造
| 番号 | 名称 | 材質 | ||
|---|---|---|---|---|
| IF30□ | IF31□ | IF32□ | ||
| 1 | カバー | SPCD | SPCD | ADC12 |
| 2 | 取付板 | SPCC | SUS304 | SUS304 |
| 3 | ベローズ | PBPまたはSUS304 | ||
| 4 | 本体 | C3604BまたはSUS304 | ||
| 5 | 可動棒 | C2700WまたはSUSXM7 | ||
| 6 | パドル | SUS304 | ||
| 7 | Oリング | NBRまたはFPM | ||
流量特性表
- 流体：水、二次側圧力：OMPa
- ねじ込み深さ：9mm（3/4）、11mm（1）
| フロースイッチ | 取付け分類 | 設定流量調整範囲L/min | ON流量の設定流速範囲m/s | ||||
|---|---|---|---|---|---|---|---|
| 最小 | 最大 | ||||||
| 配管口径 | パドルサイズ | ON流量 | OFF流量min | ON流量 | OFF流量min | ||
| IF3□0-06 | 3/4 | 長 | 14 | 7 | 38 | 33 | 0.66～1.79 |
| 3/4 | 中 | 18 | 9 | 50 | 44 | 0.85～2.36 | |
| 3/4 | 短 | 22 | 11 | 60 | 53 | 1.04～2.83 | |
| IF3□1-10 | 1 | 短 | 20 | 10 | 60 | 55 | 0.56～1.67 |
| 1 1/4 | 短 | 34 | 17 | 100 | 90 | 0.57～1.67 | |
| 1 1/2 | 短 | 52 | 26 | 160 | 140 | 0.63～1.95 | |
| 2 | 中 | 45 | 23 | 140 | 125 | 0.34～1.06 | |
| 2 1/2 | 中 | 90 | 45 | 280 | 250 | 0.41～1.29 | |
| 3 | 長 | 80 | 40 | 250 | 220 | 0.26～0.81 | |
| 4 | 長 | 170 | 85 | 550 | 480 | 0.33～1.05 | |
| 5 | 長 | 300 | 150 | 1,000 | 870 | 0.37～1.24 | |
| 6 | 長 | 460 | 230 | 1,500 | 1,300 | 0.40～1.32 | |
| IF3□3-10 | 1 | 短 | 36 | 18 | 110 | 100 | 1.00～3.05 |
| 1 1/4 | 短 | 54 | 27 | 160 | 140 | 0.90～2.67 | |
| 1 1/2 | 短 | 90 | 45 | 270 | 230 | 1.10～3.29 | |
| 2 | 中 | 90 | 45 | 270 | 230 | 0.68～2.05 | |
| 2 1/2 | 中 | 160 | 80 | 500 | 420 | 0.74～2.30 | |
| 3 | 長 | 160 | 80 | 500 | 420 | 0.52～1.63 | |
| 4 | 長 | 320 | 160 | 1,000 | 800 | 0.61～1.91 | |
| 5 | 長 | 560 | 280 | 1,800 | 1,450 | 0.69～2.23 | |
| 6 | 長 | 800 | 400 | 2,600 | 2,000 | 0.70～2.28 | |
- ON流量：流量が増加時マイクロスイッチが動作する流量
- OFF流量：流量が減少時マイクロスイッチが動作する流量
- ※ 最大流量は最大ON流量の2倍です。
- ※ 上記データは参考値です。作動流量は取り付け時のねじ込み深さ、向き、配管条件や製品個々のバラツキにより上記の値と差が生じる場合があるので、設定流量調整範囲の最小値、最大値付近で使用される場合はご注意ください。
圧力によるON流量の変化（代表値）
流量-圧力降下曲線（代表値）
流量-流速線図（※代表値）
※（ ）内の数字はガス管の内径を示す
規格表
単位：mm
開放型：300、301、303
| 型番 | 寸法 | ||||||
|---|---|---|---|---|---|---|---|
| 接続口径 | A | B | C | D | E | F | |
| IF300 | 3/4 | 28 | 31 | 34 | 22 | 137 | 101 |
| IF301 | 1 | 37 | 62 | 89 | 28 | 188 | 98 |
| IF303 | 1 | 29 | 39 | 56 | 28 | 155 | 98 |
防滴・防雨型：310、311、313
| 型番 | 寸法 | ||||||
|---|---|---|---|---|---|---|---|
| 接続口径 | A | B | C | D | E | F | |
| IF310 | 3/4 | 28 | 31 | 34 | 22 | 137 | 101 |
| IF311 | 1 | 37 | 62 | 89 | 28 | 188 | 98 |
| IF313 | 1 | 29 | 39 | 56 | 28 | 155 | 98 |
防沫・防噴流型：320、321、323
| 型番 | 寸法 | ||||||
|---|---|---|---|---|---|---|---|
| 接続口径 | A | B | C | D | E | F | |
| IF320 | 3/4 | 28 | 31 | 34 | 22 | 141.3 | 105.4 |
| IF321 | 1 | 37 | 62 | 89 | 28 | 194 | 104 |
| IF323 | 1 | 29 | 39 | 56 | 28 | 161 | 104 |
注意・禁止事項
取付け・配線
- 1.カバーの矢印を流体の流れに合わせてねじ込んでください。ねじ込み深さは3/4Bは9mm±1mm、1Bは11mm±1.2mmにしてください。
- 2.取付け方向は水平管に対して垂直取付けのみ可能です。
- 3.取付け配管前後は配管口径の5倍以上の直管部をとり、エルボ、バルブなどの流れを乱すものからはできるだけ離してください。
- 4.パドルは各機種ごとに短、中、長の3種類が付属していますので、配管サイズおよび設定流量に応じた1枚を使用してください。
- 5.IF3※Oタイプにパドル長を取付けた場合はパドル先端に配管が接触することがあります。これは小流量を検知するため、パドルと配管のスキマを小さくしているためですので、接触する場合はパドルの先端を追加工してください。
- 6.規格外などの配管材を使用した場合には、パドルが配管に接触する場合がありますので、その場合はパドルを追加工してください。
- 7.流体にウォータハンマや脈動圧が加わる場合は使用できません。
- 8.マイクロスイッチの配線は上部インシュレータの記号に従って行ってください。（マイクロスイッチの端子記号とは逆になります。端子はねじ端子です。）
- 9.端子に使用しているねじはM4です。
- 10.取付け配管継手は、JIS規格品をご使用ください。1 1/4B～3Bまでは市販の異径チーズをご使用ください。4B～6Bの場合は1Bのソケットを半分に切断し、溶接してご使用ください。
適用継手
単位：mm
1 1/4B～3Bの場合
| 配管B | 異径チーズB |
|---|---|
| 1 1/4 | 1 1/4×1 1/4×1 |
| 1 1/2 | 1 1/2×1 1/2×1 |
| 2 | 2×2×1 |
| 2 1/2 | 2 1/2×2 1/2×1 |
| 3 | 3×3×1 |
- 異径チーズ：JIS B 2301
- ソケット：JIS B 2302
- 管：JIS B 3452
4B～6Bの場合
内部配線図
| 記号 | 接点 |
|---|---|
| C | COMMON |
| A | NORMALLY OPEN |
| B | NORMALLY CLOSED |
その他の注意事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,791円 ( 11,870円 ) | 在庫品1日目当日出荷可能 |
10,571円 ( 11,628円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
26,321円 ( 28,953円 ) | 19日目 |
10,291円 ( 11,320円 ) | 19日目 |
10,571円 ( 11,628円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
26,321円 ( 28,953円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
10,950円 ( 12,045円 ) | 在庫品1日目当日出荷可能 |
10,571円 ( 11,628円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
26,039円 ( 28,643円 ) | 6日目 |
26,321円 ( 28,953円 ) | 19日目 |
26,039円 ( 28,643円 ) | 6日目 |
26,321円 ( 28,953円 ) | 19日目 |
10,291円 ( 11,320円 ) | 19日目 |
10,665円 ( 11,732円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
14,589円 ( 16,048円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
26,321円 ( 28,953円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
29,490円26,541円 ( 29,195円 ) | 19日目 |
10,291円 ( 11,320円 ) | 3日目 |
10,665円 ( 11,732円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
12,935円 ( 14,229円 ) | 19日目 |
27,301円 ( 30,031円 ) | 19日目 |
27,595円 ( 30,355円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
10,291円 ( 11,320円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
26,039円 ( 28,643円 ) | 19日目 |
11,617円 ( 12,779円 ) | 6日目 |
11,912円 ( 13,103円 ) | 6日目 |
11,881円 ( 13,069円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
26,840円 ( 29,524円 ) | 6日目 |
27,396円 ( 30,136円 ) | 19日目 |
26,840円 ( 29,524円 ) | 6日目 |
27,121円 ( 29,833円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
26,840円 ( 29,524円 ) | 19日目 |
27,121円 ( 29,833円 ) | 19日目 |
11,616円 ( 12,778円 ) | 在庫品1日目当日出荷可能 |
11,360円 ( 12,496円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
13,097円 ( 14,407円 ) | 6日目 |
26,840円 ( 29,524円 ) | 6日目 |
27,396円 ( 30,136円 ) | 19日目 |
詳細情報
基本情報
多様な構造（防水種別）のフロースイッチ。
【特長】
・3/4B～6Bまでの配管に適用
・IP42相当、IP44相当に対応
・幅広い適用流体
・接液部金属材質：銅合金、ステンレス
【用途】
・空気調和装置、水処理装置などの各種装置の汎用形断水、減水リレーとして液体の流れの検出・確認に用いる
・開放型、防滴・防雨型、防沫・防噴流型
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
フロースイッチ パドル式フロースイッチ IF3シリーズのレビュー
冷水回路の断水検知用
5
5.02021/05/02
カバーの色がグレーで高級感があるネジが少しキツい様な気がした
0人が参考にしています。
よくあるご質問（FAQ）
QIF3□□シリーズで流せる最大流量は？
A
IF3□□シリーズで流せる最大流量は、IF3カタログに記載の流量特性表にある最大ON流量の2倍を目安としてください。
それ以上流れた場合は、内部部品（ベローズ等）が破損する可能性があります。
それ以上流れた場合は、内部部品（ベローズ等）が破損する可能性があります。
Qフロースイッチ IFW5□0シリーズとIF3□□シリーズの、流量と接点との関係は？
A
流量設定点はON流量の設定点になっていますので、1a接点の場合は設定流量以上の流体が流れた時にON信号が出ます。
1b接点の場合は設定流量より応差分だけ流量が下がった時にON信号が出ます。
IFW5□0シリーズは、品番により1ab接点・1a接点・1b接点になります。IF3□□シリーズは、1ab接点のみになります。
1b接点の場合は設定流量より応差分だけ流量が下がった時にON信号が出ます。
IFW5□0シリーズは、品番により1ab接点・1a接点・1b接点になります。IF3□□シリーズは、1ab接点のみになります。
