2色表示式 高精度デジタル圧力スイッチ ZSE40A（F）・ISE40Aシリーズ

外形図

単位：mm

ZSE40A（F）／ISE40A-01／N01

ZSE40A（F）／ISE40A-W1／-WF1

M8（3ピン）コネクタ用

ZSE40A／ISE40A-01-□-□L／-N01-□-□L

製品仕様

M8（3ピン）コネクタ用の外観

ZSE40A（F）・ISE40Aシリーズの外観

配管バリエーション

取り付けバリエーション

※ZSE40／ISE40シリーズと取り付け互換があります。

仕様

注1）印加圧力が設定値付近で変動する場合、変動幅以上の応差幅を設けないとチャタリングが発生します。
注2）アナログ電圧出力を選択の場合、アナログ電流出力は同時に選択できません。
注3）アナログ電流出力を選択の場合、アナログ電圧出力は同時に選択できません。
注4）UL温度定格：周囲温度MAX50℃です。

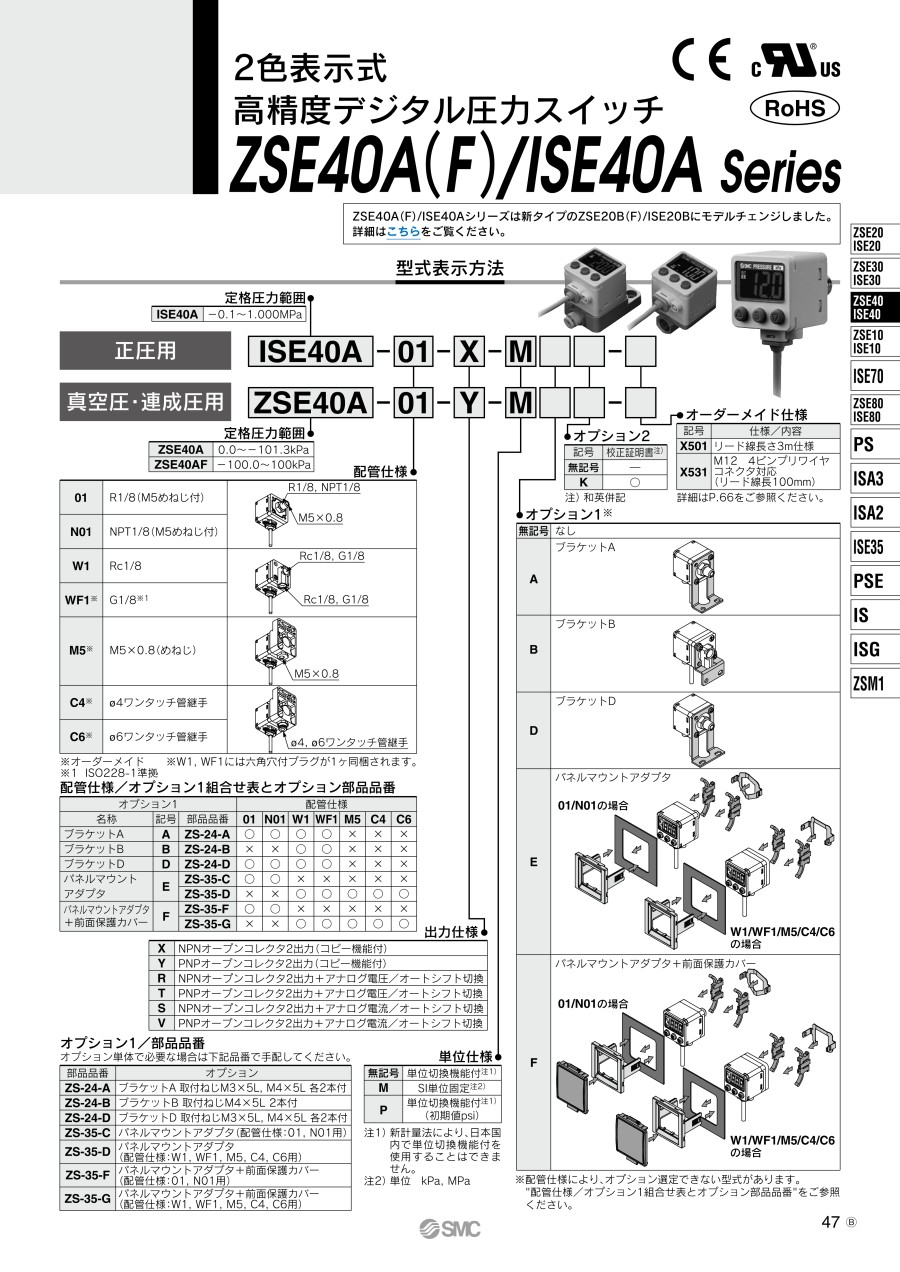

型式表示方法

オプション1/部品品番

オブション単体で必要な場合は下記品番で手配してください。

技術情報

設定圧力範囲と定格圧力範囲について

• 定格圧力範囲内の値での圧力設定を行うこと。
• 設定圧力範囲とは設定可能な圧力範囲のこと。
• 定格圧力範囲とはスイッチの製品仕様（精度、直線性等）を満足する圧力範囲のこと。
• 定格圧力範囲を超えた値でも設定圧力範囲内であれば設定できますが仕様を保証するものではない。

スイッチの定格圧力範囲／設定圧力範囲のグラフ

アナログ出力

電圧出力

電流出力

選定サポート情報

注意・禁止事項

※ スイッチの大気開放ポートが水・ホコリ等でふさがれる可能性がある場合は、別売のチューブを大気開放ポートに根本まで挿入し、反対側を水・ホコリのかからない安全な場所まで配管すること。
チューブはTU0425（材質：ポリウレタン 外径4mm 内径2.5mm）をご使用ください。
※ リード線の詳細内容は製品仕様をご確認ください。
※ 上記以外の情報につきましてはカタログをご覧ください。
※ 画像は代表画像となっております。
