SMC

コンパクトマノメータ PPAシリーズ

カタログ |

通常単価(税別): 9,349円～14,980円

税込単価: 10,284円～16,478円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

小型かつ軽量。携帯性に優れた圧力計測器。【特長】・暗い場所でも見やすいバックライト付・連続使用12ヶ月...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

一般用圧力計/リミットインジケータ付 G36・GA36

通常価格(税別)： 256円 (税込価格：282円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

一般用圧力計（DT形） G43

通常価格(税別)： 1,749円 (税込価格：1,924円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

側面

オプション：ケースホルダ（PPA-B）

製品仕様

ワンタッチでピーク値・ボトム値を切換表示が可能（画像はピーク時のイメージ図）

切替表示で供給圧のバラツキを瞬時に把握可能（画像はボトム時のイメージ図）

※コネクタは接続されていません。同梱包となります。

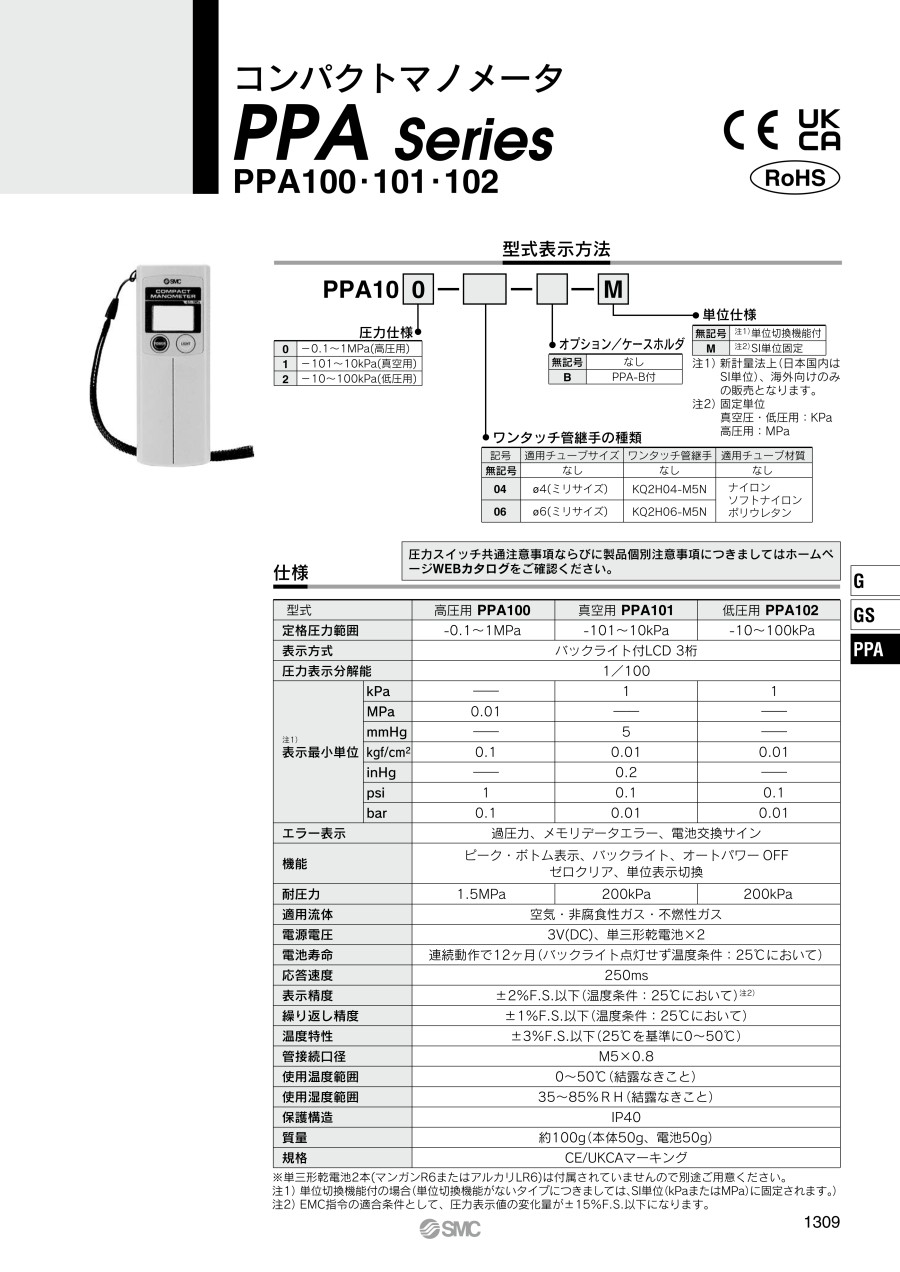

製品仕様

型番		高圧用 PPA100	真空用 PPA101	低圧用 PPA102
定格圧力範囲		-0.1～+1MPa	-101～+10kPa	-10～+100kPa
表示方式		バックライト付LCD 3桁
圧力表示分解能		1/100
^注1）表示最小単位	kPa	-	1	1
	MPa	0.01	-	-
	mmHg	-	5	-
	kgf/cm²	0.1	0.01	0.01
	inHg	-	0.2	-
	psi	1	0.1	0.1
	bar	0.1	0.01	0.01
エラー表示		過圧力、メモリデータエラー、電池交換サイン
機能		ピーク・ボトム表示、バックライト、オートパワー OFF、ゼロクリア、単位表示切換
耐圧力		1.5MPa	200kPa	200kPa
適用流体		空気・非腐食性ガス・不燃性ガス
電源電圧		3V（DC）、単三形乾電池×2
電池寿命		連続動作で12ヶ月（バックライト点灯せず温度条件：25℃において）
応答速度		250ms
表示精度		±2%F.S.以下（温度条件：25℃において）^注2）
繰り返し精度		±1%F.S.以下（温度条件：25℃において）
温度特性		±3%F.S.以下（25℃を基準に0～+50℃）
管接続口径		M5×0.8
使用温度範囲		0～+50℃（結露なきこと）
使用湿度範囲		35～85%RH（結露なきこと）
保護構造		IP40
質量		約100g（本体50g、電池50g）
規格		CE

※単三形乾電池2本（マンガンR6またはアルカリLR6）は付属されていませんので別途ご用意ください。
注1）単位切換機能付きの場合（単位切換機能がないタイプにつきましては、SI単位（kPaまたはMPa）に固定されます。）
注2）EMC指令の適合条件として、圧力表示値の変化量が±15%F.S.以下になります。

操作部の名称

使用例

用途例1（エアラインの元圧確認）

エアラインの圧力をデジタル表示で確認できるので人による読み誤差がなくなる。
また、ピーク表示、ボトム表示機能で元圧の脈動を知ることが可能。

用途例2（レギュレータ設定圧の確認）

レギュレータの設定はデジタル表示を見ながら行い、目玉ゲージより細かな設定ができる。
また、電池式で電源配線が不要。

省エネ関連機器としても利用可能

圧力測定子（KNP-1）と併用することで、全圧を容易に測定することが可能。

注意・禁止事項

※ 上記以外の情報につきましてはカタログをご覧ください。
※ 商品画像は代表画像となっております。

型番リスト

表示件数

型番

最大表示圧力

(Mpa)

接続ねじ

オプション

表示圧力範囲

圧力仕様

適用チューブサイズ

単位仕様

最小発注数量

1	めねじ（M5×0.8）	なし	-0.1～1MPa	高圧用	-	単位切換機能付	1個
1	ワンタッチ管継手	なし	-0.1～1MPa	高圧用	φ4	単位切換機能付	1個
1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	φ4	単位切換機能付	1個
1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	φ4	SI単位固定	1個
1	ワンタッチ管継手	なし	-0.1～1MPa	高圧用	φ4	SI単位固定	1個
1	ワンタッチ管継手	なし	-0.1～1MPa	高圧用	φ6	単位切換機能付	1個
1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	φ6	単位切換機能付	1個
1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	φ6	SI単位固定	1個
1	ワンタッチ管継手	なし	-0.1～1MPa	高圧用	φ6	SI単位固定	1個
1	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	-	単位切換機能付	1個
1	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-0.1～1MPa	高圧用	-	SI単位固定	1個
1	めねじ（M5×0.8）	なし	-0.1～1MPa	高圧用	-	SI単位固定	1個
0.01	めねじ（M5×0.8）	なし	-101～10kPa	真空用	-	単位切換機能付	1個
0.01	ワンタッチ管継手	なし	-101～10kPa	真空用	φ4	単位切換機能付	1個
0.01	ワンタッチ管継手	ケースホルダ付（PPA-B）	-101～10kPa	真空用	φ4	単位切換機能付	1個
0.01	ワンタッチ管継手	ケースホルダ付（PPA-B）	-101～10kPa	真空用	φ4	SI単位固定	1個
0.01	ワンタッチ管継手	なし	-101～10kPa	真空用	φ4	SI単位固定	1個
0.01	ワンタッチ管継手	なし	-101～10kPa	真空用	φ6	単位切換機能付	1個
0.01	ワンタッチ管継手	ケースホルダ付（PPA-B）	-101～10kPa	真空用	φ6	単位切換機能付	1個
0.01	ワンタッチ管継手	ケースホルダ付（PPA-B）	-101～10kPa	真空用	φ6	SI単位固定	1個
0.01	ワンタッチ管継手	なし	-101～10kPa	真空用	φ6	SI単位固定	1個
0.01	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-101～10kPa	真空用	-	単位切換機能付	1個
0.01	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-101～10kPa	真空用	-	SI単位固定	1個
0.01	めねじ（M5×0.8）	なし	-101～10kPa	真空用	-	SI単位固定	1個
0.1	めねじ（M5×0.8）	なし	-10～100kPa	低圧用	-	単位切換機能付	1個
0.1	ワンタッチ管継手	なし	-10～100kPa	低圧用	φ4	単位切換機能付	1個
0.1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	φ4	単位切換機能付	1個
0.1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	φ4	SI単位固定	1個
0.1	ワンタッチ管継手	なし	-10～100kPa	低圧用	φ4	SI単位固定	1個
0.1	ワンタッチ管継手	なし	-10～100kPa	低圧用	φ6	単位切換機能付	1個
0.1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	φ6	単位切換機能付	1個
0.1	ワンタッチ管継手	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	φ6	SI単位固定	1個
0.1	ワンタッチ管継手	なし	-10～100kPa	低圧用	φ6	SI単位固定	1個
0.1	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	-	単位切換機能付	1個
0.1	めねじ（M5×0.8）	ケースホルダ付（PPA-B）	-10～100kPa	低圧用	-	SI単位固定	1個
0.1	めねじ（M5×0.8）	なし	-10～100kPa	低圧用	-	SI単位固定	1個

通常単価(税別) (税込単価)	通常出荷日

9,888円 ( 10,877円 )	在庫品1日目当日出荷可能
9,894円 ( 10,883円 )	6日目
10,063円 ( 11,069円 )	19日目
10,063円 ( 11,069円 )	9日目
10,061円 ( 11,067円 )	6日目
9,610円 ( 10,571円 )	6日目
10,566円 ( 11,623円 )	6日目
10,077円 ( 11,085円 )	19日目
9,610円 ( 10,571円 )	9日目
9,817円 ( 10,799円 )	19日目
9,817円 ( 10,799円 )	19日目
9,888円 ( 10,877円 )	6日目
9,349円 ( 10,284円 )	9日目
9,596円 ( 10,556円 )	9日目
10,063円 ( 11,069円 )	19日目
10,063円 ( 11,069円 )	19日目
9,596円 ( 10,556円 )	19日目
10,219円 ( 11,241円 )	在庫品1日目当日出荷可能
10,669円 ( 11,736円 )	9日目
10,077円 ( 11,085円 )	19日目
9,610円 ( 10,571円 )	19日目
9,817円 ( 10,799円 )	19日目
9,817円 ( 10,799円 )	19日目
9,349円 ( 10,284円 )	19日目
9,888円 ( 10,877円 )	在庫品1日目当日出荷可能
9,596円 ( 10,556円 )	19日目
10,063円 ( 11,069円 )	19日目
10,063円 ( 11,069円 )	19日目
10,061円 ( 11,067円 )	19日目
10,077円 ( 11,085円 )	5日目
14,980円 ( 16,478円 )	19日目
10,077円 ( 11,085円 )	9日目
9,610円 ( 10,571円 )	19日目
9,817円 ( 10,799円 )	19日目
9,817円 ( 10,799円 )	19日目
9,349円 ( 10,284円 )	19日目

詳細情報

基本情報

基本情報

小型かつ軽量。携帯性に優れた圧力計測器。
【特長】
・暗い場所でも見やすいバックライト付
・連続使用12ヶ月の長寿命
・携帯に便利なハンドストラップ付
・ゼロ・スパン較正が可能
・ピーク・ボトムホールド機能付
・電池を無駄に消費させないオートパワーOFF機能付
・ケースホルダを用意

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
