流量センサフローモニタ PFM3シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ZS-28-C-1の仕様・寸法情報
商品情報
外形図
単位：mm
ブラケット付き
パネルマウントアダプタ付き（左図）／パネルマウントアダプタ付き+前面保護カバー（右図）
製品仕様
オプション1：PFM3□□-□L（電源･出力接続ケーブル）
※ケーブルは接続されていません。同梱包となります。
オプション3：PFM3□□-□□□F（センサ接続用コネクタ付き）
※コネクタは接続されていません。同梱包となります。
オプション2：PFM3□□-□□E（ブラケット）
オプション2：PFM3□□-□□B（パネルマウントアダプタ）
オプション2：PFM3□□-□□D（パネルマウントアダプタ+前面保護カバー）
※オプション品は取り付けられていません。同梱包となります。

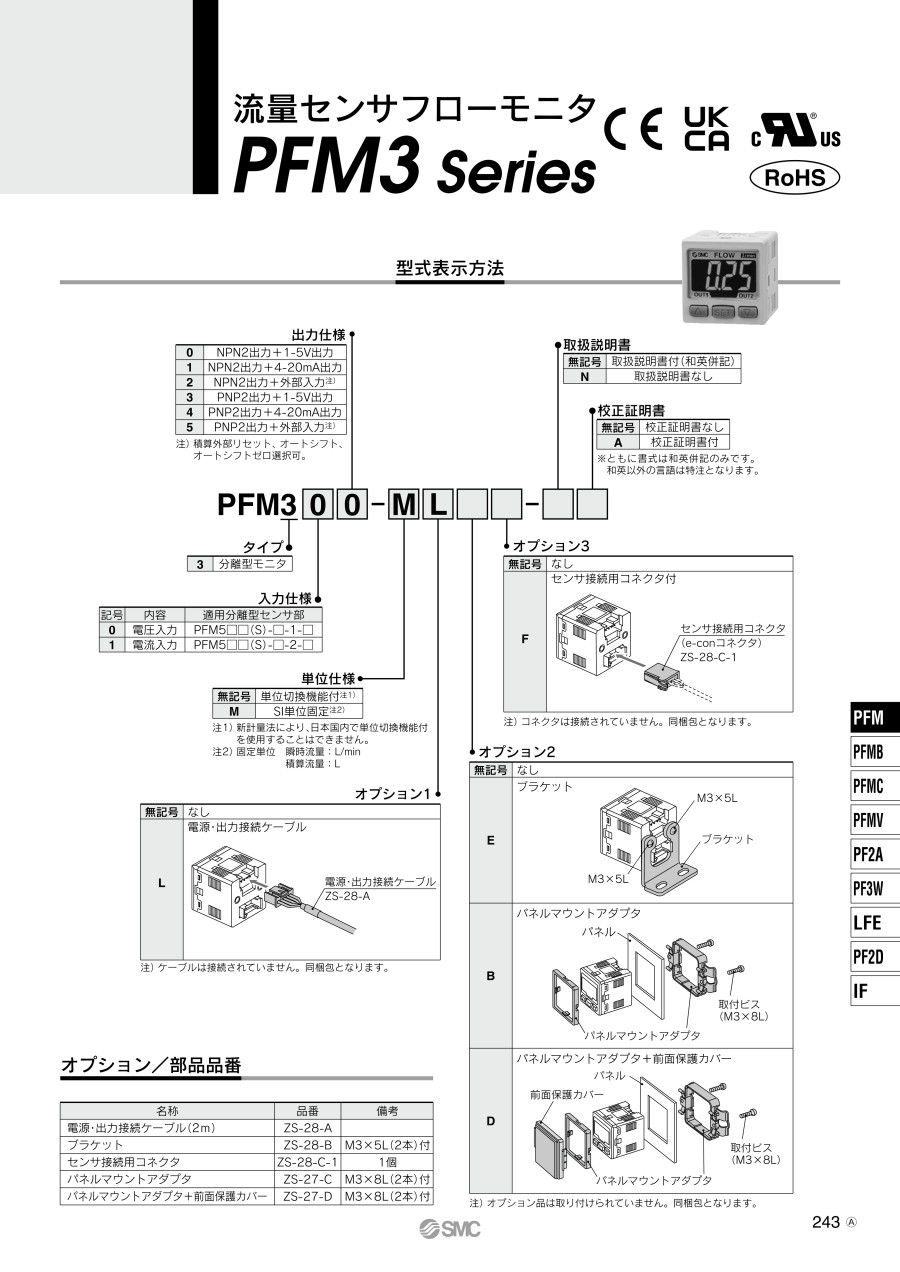

型式表示方法
出力仕様
- 0：NPN2出力+1-5V出力
- 1：NPN2出力+4-20mA出力
- 2：NPN2出力+外部入力※
- 3：PNP2出力+1-5V出力
- 4：PNP2出力+4-20mA出力
- 5：PNP2出力+外部入力※
※積算外部リセット、オートシフト、オートシフトゼロ選択可。
入力仕様
- 0：電圧入力／適用分離型センサ部 PFM5□□（S）-□-1-□
- 1：電流入力／適用分離型センサ部 PFM5□□（S）-□-2-□
単位仕様
- 無記号：単位切換機能付き※1
- M：SI単位固定※2
- ※1新計量法により、日本国内で単位切換機能付きを使用することはできません｡
- ※2固定単位 瞬時流量：L/min・積算流量：L
取扱説明書
- 無記号：取扱説明書付き（和英併記）
- N：取扱説明書なし
校正証明書
- 無記号：校正証明書なし
- A：校正証明書付き
※ともに書式は和英併記のみです。
製品仕様
| 型番 | PFM3□□ | ||||
|---|---|---|---|---|---|
| 定格流量範囲（流量レンジ） | 乾燥空気、N2、Ar | 0.2～10L/min | 0.5～25L/min | 1～50L/min | 2～100L/min |
| CO2 | 0.2～5L/min | 0.5～12.5L/min | 1～25L/min | 2～50L/min | |
| 表示可能範囲注1） | 乾燥空気、N2、Ar | 0.2～10.5L/min | 0.5～26.3L/min | 1～52.5L/min | 2～105L/min |
| CO2 | 0.2～5.2L/min | 0.5～13.1L/min | 1～26.2L/min | 2～52L/min | |
| 設定可能範囲注1） | 乾燥空気、N2、Ar | 0～10.5L/min | 0～26.3L/min | 0～52.5L/min | 0～105L/min |
| CO2 | 0～5.2L/min | 0～13.1L/min | 0～26.2L/min | 0～52L/min | |
| 設定最小単位注2） | 0.01L/min | 0.1L/min | 0.1L/min | 0.1L/min | |
| 積算バルスの流量換算値 | 0.1L/Pulse | 0.1L/Pulse | 0.1L/Pulse | 1L/Pulse | |
| 表示単位注3） | 瞬時流量 L/min、CFM×10-2 積算流量 L、ft3×10-1 | ||||
| 積算流量範囲注4） | 1,999,999L | ||||
| 電源電圧 | DC24V±10%（逆接続保護付） | ||||
| 消費電流 | 50mA以下 | ||||
| センサ入力 入力数1 | PFM30□：電圧入力DC1～5V（入力インピーダンス 1MΩ） PFM31□：電流入力DC4～20mA（入力インピーダンス 250Ω） | ||||
| 応差注5） | ヒステリシスモード：可変、ウィンドコンパレータモード：可変 | ||||
| スイッチ出力 | NPNまたはPNPオープンコレクタ出力2出力 最大負荷電流：80mA、最大負荷電圧DC30V（NPN出力時）、残留電圧1V以下（負荷電流80mA時）、短絡保護付 | ||||
| 積算バルス出力 | NPNまたはPNPオープンコレクタ出力（スイッチ出力と同じ） | ||||
| 応答時間 | 1s（50ms／0.5s／2sも選択可） | ||||
| 繰返し精度 | ±0.1%F.S.、アナログ出力は±0.3%F.S. | ||||
| アナログ出力 | 電圧出力：DC1～5V（0L/min～定格流量の最大値） 出力インピーダンス約1kΩ、精度：±1%F.S.（対表示値） 電流出力：DC4～20mA（0L/min～定格流量の最大値） 最大負荷インピーダンス 600Ω（DC24V時）、最小負荷インピーダンス50Ω 精度：±1%F.S.（対表示値） | ||||
| 表示精度 | ±0.5%F.S.±1digit | ||||
| 表示方式 | 3+1/2桁7セグメント表示器、2色表示（赤／緑）、サンプリング周期：10回/1sec | ||||
| 動作表示灯 | OUT1：ON時点灯（緑色）、OUT2：ON時点灯（赤色） | ||||
| 外部入力注6） | 無電圧入力（有接点または無接点）、LOWレベル入力30msec以上、LOWレベル0.4V以下 | ||||
| 保護構造 | IP40 | ||||
| 使用温度範囲 | 動作時：0～+50℃、保存時：-10～+60℃（ただし凍結および結露しないこと） | ||||
| 使用湿度範囲 | 動作時、保存時：35～85%R.H.（ただし結露しないこと） | ||||
| 耐電圧 | AC1,000V 1分間 充電部一括と筐体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）、充電部一括と筐体間 | ||||
| 温度特性 | ±0.5%F.S.（25℃基準） | ||||
| 規格 | CE UL、CSA | ||||
| 接続方式 | 電源、出力接続：5Pコネクタ、センサ接続：4Pコネクタ | ||||
| 材質 | フロントケース、リアケース：PBT | ||||
| 質量 | 30g（ケーブル含まず）、85g（ケーブル含む） | ||||
注1）接続するセンサは初期設定で選択します。使用流体CO2を選択した場合は、最大側が1/2になります。
注2）接続センサ10L/min、最小設定単位0.01L/minを選択した場合、表示上限は「10.50L/min」となります。
接続センサ100L/min、最小設定単位0.1L/minを選択した場合、表示上限は「105.0L/min」となります。
工場出荷時は接続センサ10L/min、最小設定単位0.1L/minに設定されています。
注3）単位切換機能付きの場合（単位切換機能がないタイプにつきましては、SI単位（L/minまたはL）に固定されます）。
注4）積算流量値は電源をOFFするとクリアされて0にもどります。クリアされないよう積算値を保持する機能を選択することが可能です。（2分間隔もしくは5分間隔で積算値を保持するか選択可能です）5分間隔を選択した場合、記憶素子（電子部品）寿命である書換回数100万回（24時間通電の場合、5分×100万回＝500万分＝9.5年）が限度となりますので、保持機能を使用する場合は使用条件から寿命を計算し、寿命の範囲内でご使用ください。単位切換機能付きの場合（単位切換機能がないタイプにつきましては、SI単位（L/minまたはL）に固定されます）。
注5）出荷時はヒステリシスモードになっています。押しボタン操作によりウィンドコンパレータモードを選択することが可能です。
注6）出荷時は積算外部リセット機能となっています。押しボタン操作によりオートシフト、オートシフトゼロ機能も選択可能です。
注7）配線につきましては、取扱説明書の内容をご確認ください。
注8）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
構造
センサ接続用コネクタ
| PIN番号 | 端子名 |
|---|---|
| 1 | DC（+） |
| 2 | N.C. |
| 3 | DC（-） |
| 4 | IN※ |
※1～5Vまたは4～20mA
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 商品画像は代表画像となっております。
詳細情報
基本情報
配線の接続・取り外しが容易な流量センサフローモニタ。
【特長】
・縦、横、密着取り付けが可能（パネルマウント）
・分離型モニタ
