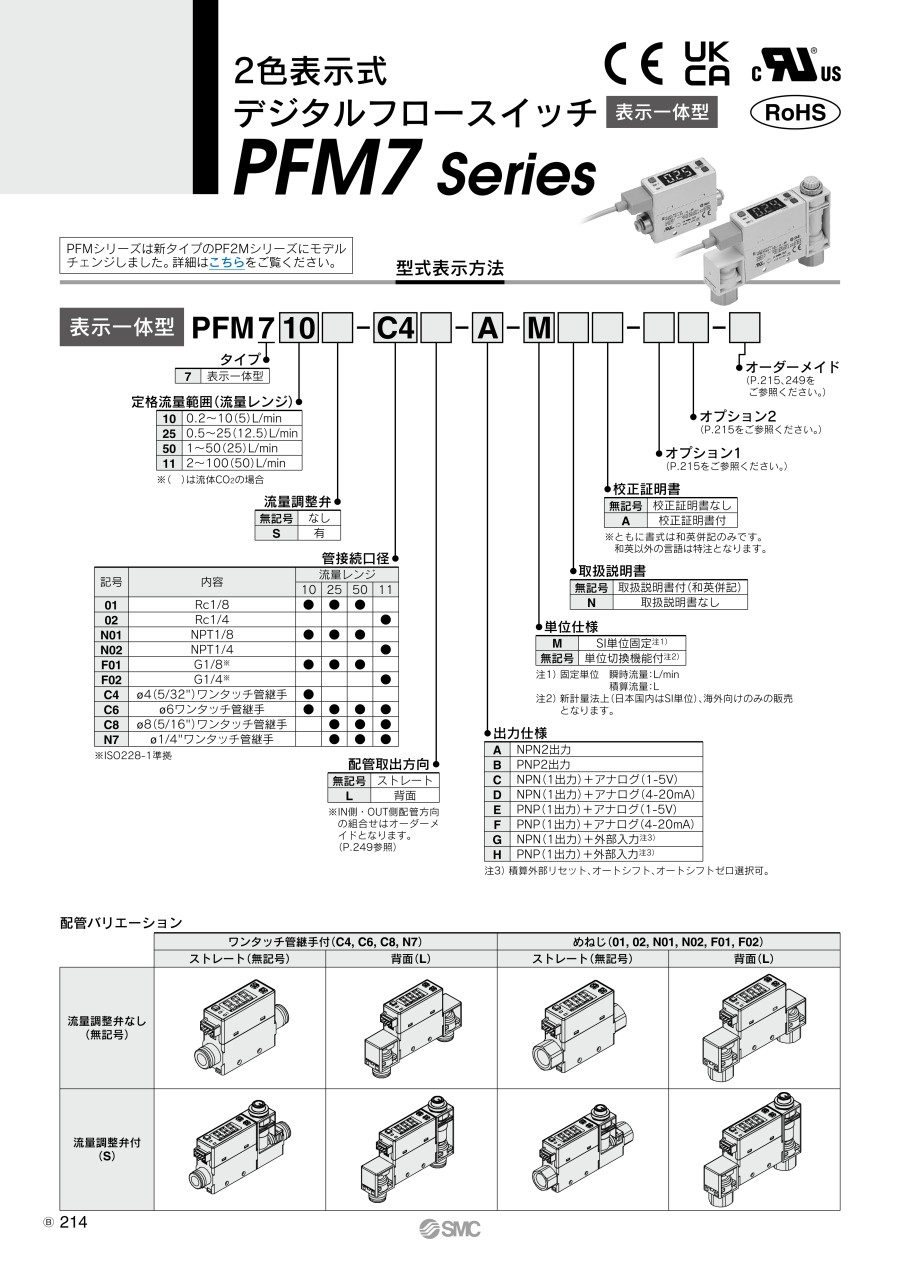

2色表示式 デジタルフロースイッチ 表示一体型 PFM7シリーズ

外形図

単位：mm

PFM7□□-C4／C6／C8／N7

PFM7□□-C4L／C6L／C8L／N7L

PFM7□□（-N）01／（N）02／F01

PFM7□□（-N）01L／（N）02L／F01L

製品仕様

製品仕様

注1）10L/minタイプにて最小設定単位0.01L/minを選択した場合は、表示上限「9.99L/min」となります。
100L/minタイプにて最小設定単位0.1L/minを選択した場合は、表示上限「99.9L/min」となります。
注2）PFM710は0.01L/minと0.1L/min、PFM711は0.1L/minと1L/minが選択できます。
表示単位にてCFMを選択した場合は、設定最小単位の変更はできません。
工場出荷時、PFM710は0.1L/min、PFM711は1L/minに設定されています。
注3）製品出荷時は〈ANR〉です。
〈ANR〉とは標準状態を表し20℃、1atm、65%R.H.を基準としています。
NL/minとは基準状態を表し0℃、1atmを基準としています。
単位切換機能付きの場合（単位切換機能がないタイプにつきましては、SI単位（L/minまたはL）に固定されます）。
注4）電源OFFでクリアします。保持機能を選択することが可能です（2分間隔もしくは5分間隔で選択可能）。
5分間隔を選択した場合、記憶素子（電子部品）の寿命100万回（24時間通電の場合、5分×100万回＝500万分＝9.5年）が限度となりますので、保持機能を使用する場合は使用条件から寿命を計算し寿命の範囲内でご使用ください。
注5）1.5s（90%）と設定されており、100msの選択も可能です。
注6）出荷時はヒステリシスモードになっています。押しボタン操作によりウインドコンパレータモードを選択することができます。
注7）配線、およびねじの規格につきましては、取扱説明書の内容をご確認ください。
注8）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

設定圧力範囲と定格圧力範囲について

• 定格圧力範囲内の値での圧力設定を行うこと。
• 設定圧力範囲とは設定可能な圧力範囲のこと。
• 定格圧力範囲とはスイッチの製品仕様（精度、直線性等）を満足する圧力範囲のこと。
• 定格圧力範囲を超えた値でも設定圧力範囲内であれば設定できますが仕様を保証するものではない。
• 使用流体がCO₂の場合は、（ ）内流量範囲となる。

設定可能範囲と定格流量範囲のグラフ

※PFM5シリーズの場合はフローモニタPFM3シリーズの表示流量範囲、設定流量範囲となります。

製品仕様

アナログ出力

※CO₂選択時の最大定格流量値でのアナログ出力は、電圧出力タイプで3［V］、電流出力タイプで12［mA］となります。

アナログ電圧出力（1～5V）

型番	最大定格流量［L/min］
PFM710-□-C／E	10（5）
PFM725-□-C／E	25（12.5）
PFM750-□-C／E	50（25）
PFM711-□-C／E	100（50）

※（ ）は流体CO₂の場合

アナログ電流出力（4～20mA）

型番	最大定格流量［L/min］
PFM710-□-D／F	10（5）
PFM725-□-D／F	25（12.5）
PFM750-□-D／F	50（25）
PFM711-□-D／F	100（50）

※（ ）は流体CO₂の場合

内部回路と配線例

-A（NPN（2出力））

-E／F（E：PNP（1出力）＋アナログ電圧出力／F：PNP（1出力）＋アナログ電流出力）

商品特長詳細

• 設定最小単位：0.01L/min（流量レンジ25L/min、50L/min、100L/minの場合は0.1L/min）
• 小型：各流量レンジ（10L/min、25L/min、50L/min、100L/min）とも同じ大きさ。
• 軽量：55g（PFM711 ワンタッチ管継手付き、流量調整弁なしの場合）（従来機種PF2A711：290g）
• 直管部※が不要のため、狭い場所での取付が可能。

※従来機種の場合、配管径の8倍の直管部を設ける必要があります。
