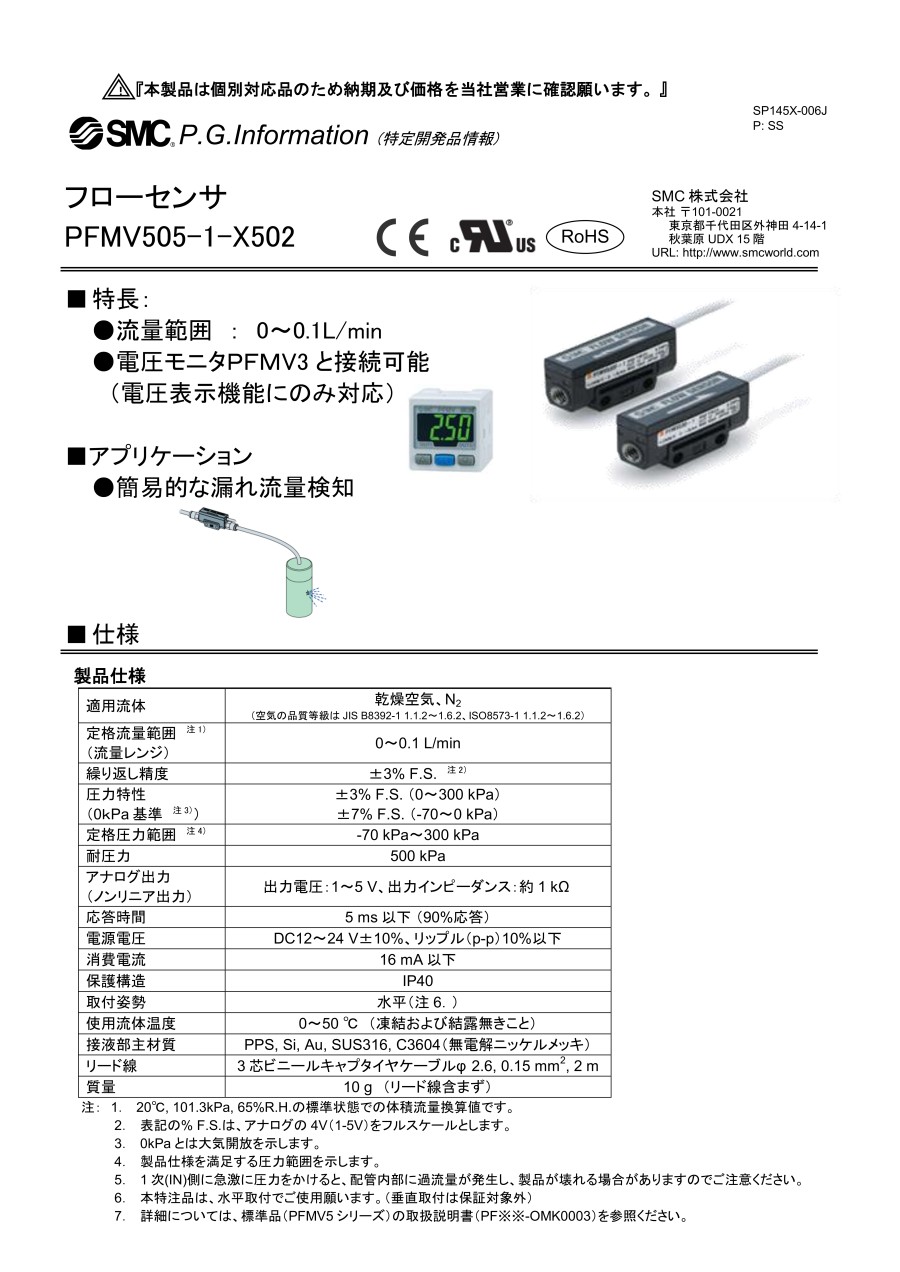

フローセンサ PFMV5シリーズ
- 通常単価(税別)
- 614円～10,041円
- 税込単価
- 675円～11,045円
耐屈曲ケーブル仕様のフローセンサ。【特長】・微小ワークの吸着確認・繰返し精度±...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
片側ブラケット装着時
両側ブラケット装着時
※外形図はPFMV5□□-1の図面ですが、PFMV5□□F-1でも同寸法です。
製品仕様
適用
- 小型部品の吸着確認
- 小型ノズルに好適
- ノズルの詰まりや潰れが検知可能
- センサをマニホールド化して設置
- パッドの近くにセンサを取付けることが可能
- 成形品のピンホールの有無を簡易的に確認することが可能
- 流量の有無により、着座確認が可能
※フローセンサの配管の際は、指定されたボディ部分にスパナを掛けて行ってください。継手部締付トルク：1.0～1.5N・m
仕様
| 型番 | PFMV505 | PFMV510 | PFMV530 | PFMV505F | PFMV510F | PFMV530F | |
|---|---|---|---|---|---|---|---|
| 適用流体 | 乾燥空気、N2（空気の品質等級はJIS B 8392-1 1.1.2～1.6.2：2003、ISO8573-1 1.1.2～1.6.2） | ||||||
| 定格流量範囲（流量レンジ）注1） | 0～0.5L/min | 0～1L/min | 0～3L/min | -0.5～0.5L/min注2） | -1～1L/min注2） | -3～3L/min注2） | |
| 精度 | ±5%F.S.注3） | ||||||
| 繰返し精度 | ±2%F.S.注3） | ||||||
| 圧力特性（0kPa基準注4）） | ±2%F.S.（0～+300kPa） ±5%F.S.（-70～0kPa） | ||||||
| 温度特性（25℃基準） | ±2%F.S.（15～35℃） ±5%F.S.（0～50℃） | ||||||
| 定格圧力範囲注5） | -70kPa～+300kPa | ||||||
| 使用圧力範囲注6） | -100kPa～+400kPa | ||||||
| 耐圧力 | 500kPa | ||||||
| アナログ出力（ノンリニア出力） | 出力電圧：1～5V、出力インピーダンス：約1kΩ | ||||||
| 応答時間 | 5ms以下（90%応答） | ||||||
| 電源電圧 | DC12～24V±10%（逆接続保護付） | ||||||
| 消費電流 | 16mA以下 | ||||||
| 耐環境 | 保護構造 | IP40 | |||||
| 使用流体温度 | 0～+50℃（凍結および結露なきこと） | ||||||
| 使用温度範囲 | 0～+50℃（凍結および結露なきこと） | ||||||
| 保存温度範囲 | -10～+60℃（凍結および結露なきこと） | ||||||
| 使用湿度範囲 | 35～85%R.H.（結露なきこと） | ||||||
| 保存湿度範囲 | 35～85%R.H.（結露なきこと） | ||||||
| 耐電圧 | AC1,000V、1分間 充電部一括と筐体間 | ||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括と筐体間 | ||||||
| 管接続口径 | M5×0.8（締付トルク：1～1.5N・m） | ||||||
| 接流体部材質 | PPS、Si、Au、SUS316、C3604（無電解ニッケルめっき） | ||||||
| 規格 | CE UL、CSA | ||||||
| リード線 | 3芯ビニールキャブタイヤケーブルφ2.6（直径2.6mm）、0.15mm2、2m | ||||||
| 質量 | 10g（リード線を含まず） | ||||||
注1）仕様に記載している流量は、標準状態の値です。
注2）アナログ出力は流量0のとき3Vを示し、流れ方向がIN→OUT時に5V側に変化し、OUT→IN時に1V側に変化します。
注3）表中の%F.S.はアナログの4V（1-5V）をフルスケールとします。
注4）0kPaとは大気開放を示します。
注5）製品仕様を満足する圧力範囲を示します。
注6）使用可能な圧力範囲を示します。
注7）配線につきましては、当メーカーへお問い合わせください。
注8）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
内部回路と配線例
-1 アナログ電圧出力構造図
| 導体 | 公称断面積 | AWG26 |
|---|---|---|
| 外径 | 0.58mm | |
| 絶縁体 | 外径 | 0.88mm |
| 色相 | 茶・青・黒 | |
| シース | 材質 | 耐油・耐熱PVC |
| 仕上げ外径 | 2.6 | |
推奨空気圧回路例
圧縮空気の場合
推奨継手
ワンタッチ管継手／KQ2シリーズ
| 機種 | チューブ外径mm | 管接続口径 | 型番 |
|---|---|---|---|
| ハーフユニオン | 4 | M5×0.8 | KQ2H04-M5A |
| エルボユニオン | KQ2L04-M5A |
ミニチュア管継手／Mシリーズ
| 機種 | チューブ外径mm | 管接続口径 | 型番 |
|---|---|---|---|
| ナイロンチューブ用バーブ継手 | 4 | M5×0.8 | M-5AN-4 |
| 6 | M-5AN-6 |
接流体部構造図
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | 配管継手 | C3604（無電解ニッケルめっき） |
| 2 | メッシュ固定ねじ | |
| 3 | メッシュ | SUS316 |
| 4 | ボディ | PPS |
| 5 | 基板 | GE4F |
| 6 | センサチップ | Si、Au |
圧力損失
PFMV505（F）-1
PFMV510（F）-1
PFMV530（F）-1
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,439円 ( 10,383円 ) | 在庫品1日目当日出荷可能 |
10,041円 ( 11,045円 ) | 在庫品1日目当日出荷可能 |
9,439円 ( 10,383円 ) | 6日目 |
9,439円 ( 10,383円 ) | 6日目 |
9,371円 ( 10,308円 ) | 9日目 |
9,439円 ( 10,383円 ) | 6日目 |
9,964円 ( 10,960円 ) | 4日目 |
9,439円 ( 10,383円 ) | 3日目 |
9,964円 ( 10,960円 ) | 6日目 |
9,358円 ( 10,294円 ) | 在庫品1日目当日出荷可能 |
9,825円 ( 10,808円 ) | 在庫品1日目当日出荷可能 |
8,924円 ( 9,816円 ) | 6日目 |
9,964円 ( 10,960円 ) | 6日目 |
9,439円 ( 10,383円 ) | 6日目 |
9,964円 ( 10,960円 ) | 6日目 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
614円 ( 675円 ) | 6日目 |
詳細情報
基本情報
耐屈曲ケーブル仕様のフローセンサ。
【特長】
・微小ワークの吸着確認
・繰返し精度±2％F.S.
・応答速度5ms以下、耐圧500kPa
・ノングリース
・配管スペース削減。直管部を設ける必要がないため省スペース設置が可能
【用途】
・簡易的な漏れ試験が可能、簡易的な着座確認が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
ワンタッチ管継手 KQ2シリーズ ハーフユニオン KQ2H（ガスケットシール）
ワンタッチ継手、ハーフユニオン：KQ2H（ガスケットシール）です。同ブランドのフローセンサPFMV5の継手におすすめです。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
PFM5/7シリーズ・・・窒素、アルゴン、二酸化炭素
PF2A・PFMB・PFMC・PFMVシリーズ・・・窒素
（注1：アルゴンをPFM5/7以外のフロースイッチに流しても測定値に誤差が出ます）
（注2：ヘリウムは分子量が小さいためリークが発生し、測定値に誤差が出ます）
標準状態か基準状態での流量表示に選択できます。
【標準状態：温度20℃、1atm（101.3kPa）、相対湿度65％】
【基準状態：温度0℃、1atm（101.3kPa）】
（注：PFMVシリーズの表示単位は標準状態のみ）
