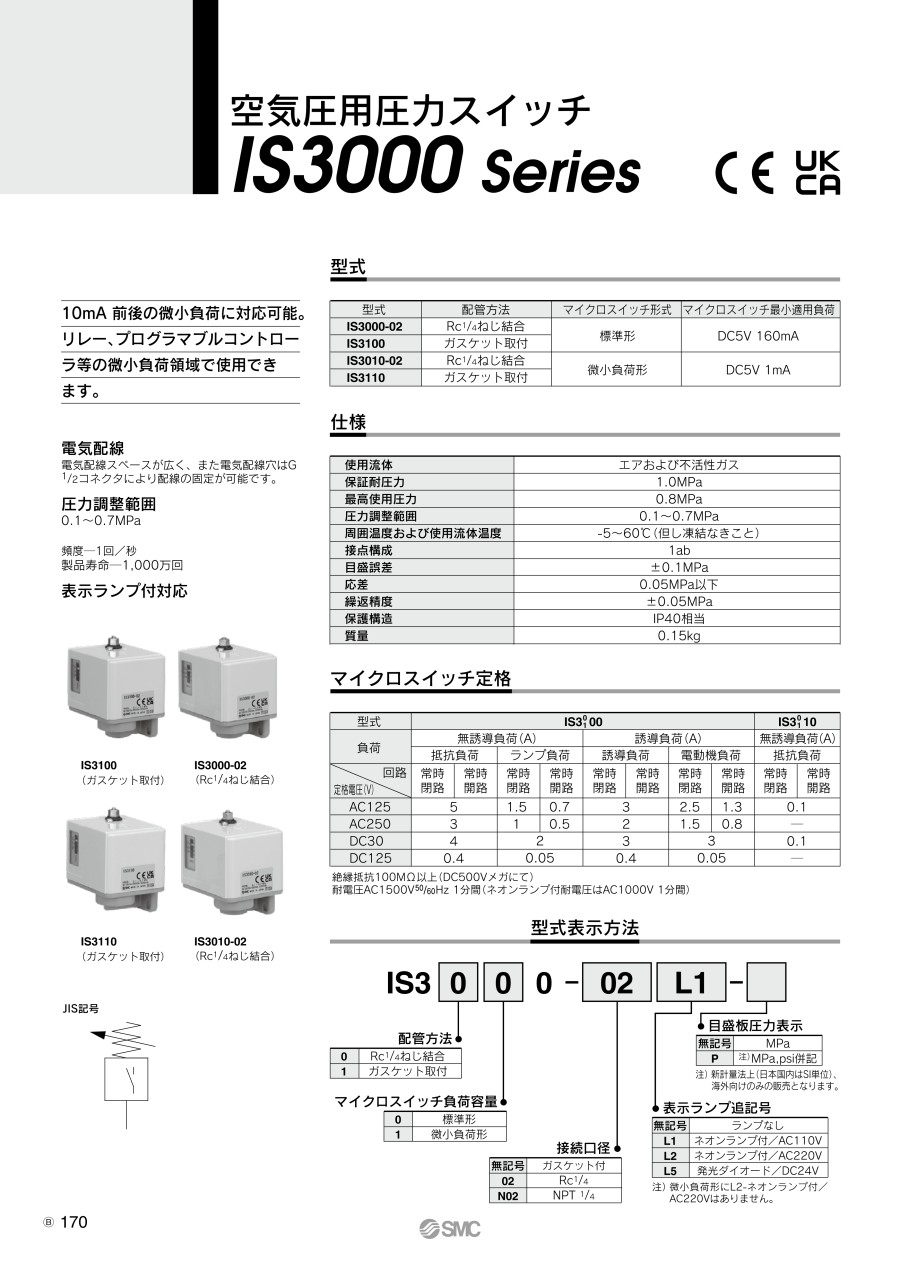

空気圧用圧力スイッチ IS3000シリーズ

外形図

単位：mm

製品仕様

IS3100の外観 （ガスケット取付）

IS3000-02の外観（Rc1/4ねじ結合）

IS3110の外観（ガスケット取付）

IS3010-02の外観（Rc1/4ねじ結合）

仕様

JIS記号

マイクロスイッチ定格

• ※ 絶縁抵抗100MΩ以上（DC500Vメガにて）
• ※ 耐電圧AC1,500V 50／60Hz 1分間（ネオンランプ付耐電圧はAC1,000V 1分間）

構造

IS3000-02・3010-02 （1/4ねじ結合）

番号	部品名	材質
1	調整ねじ	圧延鋼材
2	設定スプリング	圧延鋼材
3	レバー	圧延鋼板
4	ピストン	ポリアセタール
5	マイクロスイッチ	-
6	下部カバー	アルミダイカスト
※7	Oリング	NBR

※ガスケット取付タイプのみ

注意・禁止事項

配線について

1. ※1表示ランプ付を使用する場合の配線方法表示ランプは配線されていませんので、配線例を参考にしてください。
2. ※2機器の内に、「圧力上昇にてネオンランプ消灯」と「圧力上昇にてネオンランプ点灯」の2枚の銘板が用意されていますので、該当する板を機器の外側の容易に確認出来る位置に貼付けしてください。
3. ※3端子に使用しているねじはM3です。

取付け・配管について

1. ※1保守点検に必要なスペースを取ってください。本体上部に調整ねじ部がありますので、圧力調整の変更や、メンテナンスが出来なくなります。
2. ※2取付け方向は、水平・垂直いずれでも可能です。

圧力設定について

1. ※1圧力設定は調整ねじを回して行います。カバー上面の表示のプラス（H）側に回すと設定圧力は増大し、マイナス（L）側に回すと減少します。
2. ※2圧力設定はマイナスドライバで行い、設定後は、ロックナットで固定しないと設定圧力がずれてしまいます。
3. ※3応差（ON-OFFの巾）は固定です。
4. ※4スイッチイング設定表示目盛は、圧力上昇時の設定値です。

使用環境について

1. ※1水や油の飛散する場所での使用は出来ません。開放型構造ですので、水や油が内部に侵入しますと、電気回路が腐食を起こし誤作動や破損に至ります。
2. ※2使用流体はエアおよび不活性ガス専用です。液体を使用することはできません。
3. ※3引火性液体および引火性ガスの雰囲気では絶対に使用しないでください。
4. ※4防爆構造になっていませんので、爆発災害を引き起こす可能性があります。

その他

1. ※1スペアパーツはランプAss'yのみです。その他の部品の交換はユーザー殿では出来ませんので修理を依頼してください。
   L1、L2、L5への変更も各ランプAss'yを交換することにより可能です。
   ランプAss'y
   AC110V用：1530118-1
   AC220V用：1530118-2
   DC24V用：1530118-5
2. ※2上記以外の製品情報につきましては、カタログを参照下さい。
3. ※3商品画像は代表画像となっております。
