ロータリテーブル ラックピニオンタイプ MSQシリーズ サイズ：10～200
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,280円～145,080円特別価格
- 税込単価
- 1,408円～159,588円特別価格
ワークの取付が容易なロータリアクチュエータ。【特長】・テーブル面の高さをおさえ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- CADデータは、一部の型番には対応しておりません。
未確定：候補が2,334型番あります。

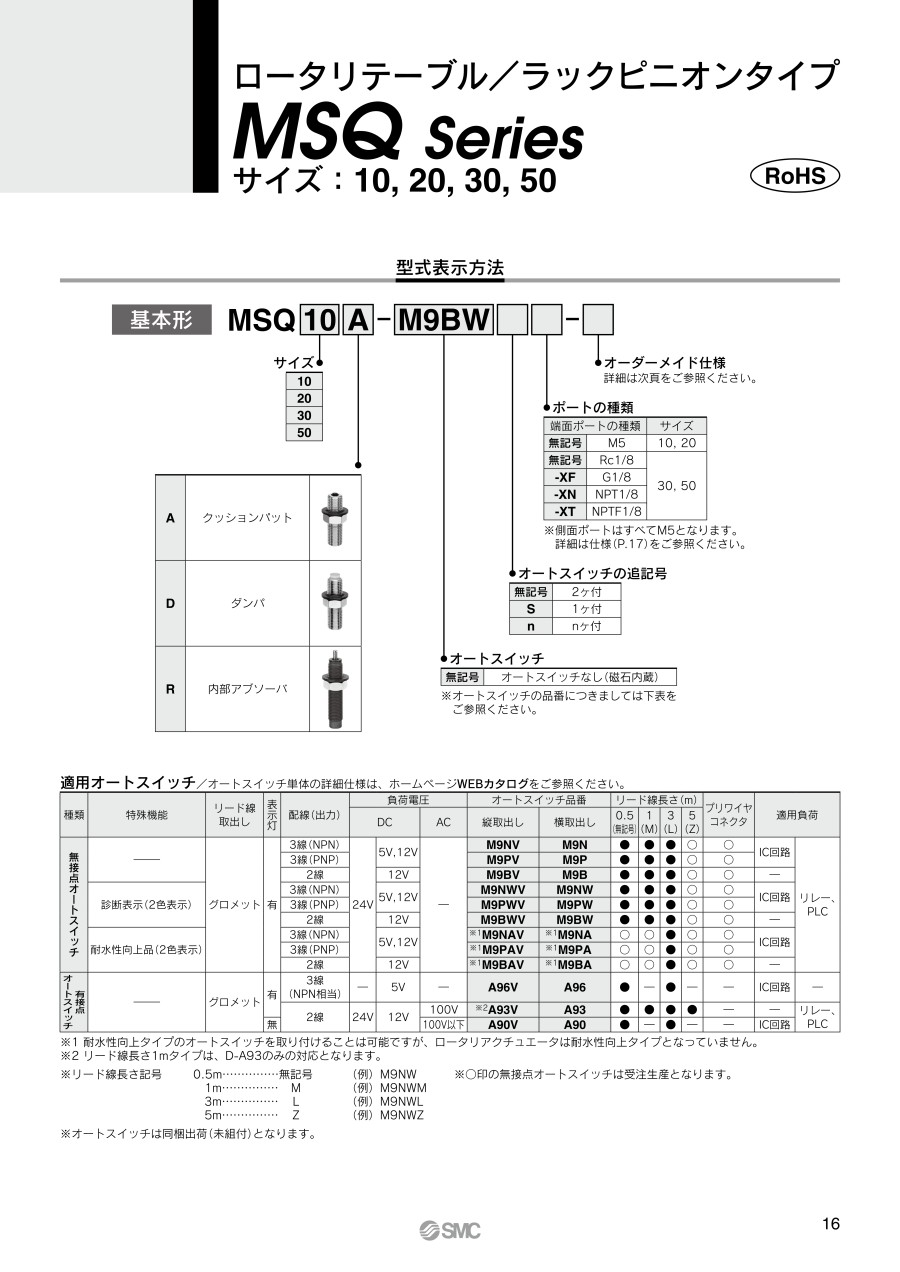

商品情報
外形図
サイズ10、20、30、50
基本形/MSQB□A
内部ショックアブソーバ付き/MSQA□R、MSQB□R
FU
- サイズ10：31.5mm
- サイズ20：34.7mm
- サイズ30：34.7mm
- サイズ50：51.7mm
高精度形/MSQA□A（アジャストボルト付き）、MSQA□R（内部ショックアブソーバ付き）
寸法
単位：mm
基本形
| サイズ | AA | A | AU | AV | AW | AX | AY | BA | BB | BC | BD | BE | CA | CB | D | DD | DE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 55.4 | 50 | 6.6 | 20 | 15.5 | 12 | 4 | 9.5 | 34.5 | 27.8 | 60 | 27 | 4.5 | 28.5 | 45h9 | 46h9 | 20H9 |
| 20 | 70.8 | 65 | 7.6 | 27.5 | 16 | 14 | 5 | 12 | 46 | 29 | 76 | 34 | 6 | 30.5 | 60h9 | 61h9 | 28H9 |
| 30 | 75.4 | 70 | 7.6 | 29 | 18.5 | 14 | 5 | 12 | 50 | 32 | 84 | 37 | 6.5 | 33.5 | 65h9 | 67h9 | 32H9 |
| 50 | 85.4 | 80 | 10 | 38 | 22 | 19 | 6 | 15.5 | 63 | 37.5 | 100 | 50 | 10 | 37.5 | 75h9 | 77h9 | 35H9 |
| サイズ | DF | DG | FA | FB | FC | FD | H | J | JA | JB | JC | JD | JJ | JU | P | Q | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 6 | 15H9 | 8 | 4 | 3 | 4.5 | 13 | 6.8 | 11 | 6.5 | M8×1.25 | 12 | M5×0.8 | M8×1 | M5×0.8 | 34 | 92 |
| 20 | 9 | 17H9 | 10 | 6 | 2.5 | 6.5 | 17 | 8.6 | 14 | 8.5 | M10×1.5 | 15 | M6×1 | M10×1 | M5×0.8 | 37 | 117 |
| 30 | 12 | 22H9 | 10 | 4.5 | 3 | 6.5 | 17 | 8.6 | 14 | 8.5 | M10×1.5 | 15 | M6×1 | M10×1 | Rc1/8※ | 40 | 127 |
| 50 | 13 | 26H9 | 12 | 5 | 3 | 7.5 | 20 | 10.5 | 18 | 10.5 | M12×1.75 | 18 | M8×1.25 | M14×1.5 | Rc1/8※ | 46 | 152 |
| サイズ | SD | SE | SF | SU | UU | WA | WB | WC | WD | WE | WF | XA | XB | XC | YA | YB | YC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 9 | 13 | 45 | 17.7 | 47 | 15 | 3H9 | 3.5 | M5×0.8 | 8 | 32 | 27 | 3H9 | 3.5 | 19 | 3H9 | 3.5 |
| 20 | 10 | 12 | 60 | 25 | 54 | 20.5 | 4H9 | 4.5 | M6×1 | 10 | 43 | 36 | 4H9 | 4.5 | 24 | 4H9 | 4.5 |
| 30 | 11.5 | 14 | 65 | 25 | 57 | 23 | 4H9 | 4.5 | M6×1 | 10 | 48 | 39 | 4H9 | 4.5 | 28 | 4H9 | 4.5 |
| 50 | 14.5 | 15 | 75 | 31.4 | 66 | 26.5 | 5H9 | 5.5 | M8×1.25 | 12 | 55 | 45 | 5H9 | 5.5 | 33 | 5H9 | 5.5 |
※Rc1/8以外に、G1/8、NPT1/8も選択可能です。
高精度形
| サイズ | DH | DI | DJ | DK | DL | FE | HA | UV |
|---|---|---|---|---|---|---|---|---|
| 10 | 45h8 | 46h8 | 20H8 | 6 | 15H8 | 10 | 18.5 | 52.5 |
| 20 | 60h8 | 61h8 | 28H8 | 9 | 17H8 | 15.5 | 26 | 63 |
| 30 | 65h8 | 67h8 | 32H8 | 12 | 22H8 | 16.5 | 27 | 67 |
| 50 | 75h8 | 77h8 | 35H8 | 13 | 26H8 | 17.5 | 30 | 76 |
製品仕様
高精度形/MSQAの外観
基本形/MSQBの外観
ロータリテーブル/ラックピニオンタイプのJIS記号
主な仕様
- 使用流体：空気（無給油）
- 最高使用圧力：アジャストボルト付き/1MPa、内部アブソーバ付き/0.6MPa（※1）
- 最低使用圧力：基本形/0.1MPa（全サイズ）、高精度形/0.2MPa（サイズ10）、0.1MPa（サイズ20、30、50）、なし（サイズ70、100、200）
- 周囲温度および使用流体温度：0～60℃（ただし凍結なきこと）
- 角度調整範囲：0～190°（※2）
- 最大揺動角度：190°
- ポートサイズ：端面ポート/M5×0.8（サイズ10、20）、Rc1/8・G1/8・NPT1/8（サイズ30、50、70、100、200）
- ポートサイズ：側面ポート/M5×0.8（全サイズ）
- ※1アブソーバの最大許容推力によりアクチュエータの最高使用圧力が制限されます。
- ※2内部アブソーバ付きの揺動角度を「エネルギー吸収能力が低下しない最小揺動角度」の値より小さく設定しますと、アブソーバの有効ストロークよりもピストンのストロークが小さくなり、エネルギー吸収能力が低下しますのでご注意ください。
クッションの仕様
- アジャストボルト付き：ラバークッション
- 内部アブソーバ付き：ショックアブソーバ
- アブソーバ型式：RBA0805-X692（サイズ10）/RBA1006-X692（サイズ20、30）/RBA1411-X692（サイズ50）/RBA2015-X821（サイズ70、100）/RBA2725-X821（サイズ200）
シリンダ内径の仕様
- サイズ10：Φ15（内径15mm）
- サイズ20：Φ18（内径18mm）
- サイズ30：Φ21（内径21mm）
- サイズ50：Φ25（内径25mm）
- サイズ70：Φ28（内径28mm）
- サイズ100：Φ32（内径32mm）
- サイズ200：Φ40（内径40mm）
端面ポート（左）/側面ポート（右）
エネルギー吸収能力が低下しない最小揺動角度
- サイズ10：52°
- サイズ20：43°
- サイズ30：40°
- サイズ50：60°
- サイズ70：71°
- サイズ100：62°
- サイズ200：82°
※ショックアブソーバの寿命は使用条件によりロータリテーブル本体とは異なります。交換の目安はデジタルカタログを参照してください。
揺動方向および揺動角度
- Aポートより加圧するとテーブルは時計回りに回転し、Bポートより加圧すると反時計回りに回転します。
- アジャストボルトを調整することにより図の範囲で回転端を設定することができます。
- 内部アブソーバ付きの場合も同様に揺動角度の設定が可能です。
揺動方向イメージ
揺動角度イメージ
- ※ 図は、位置決めピン穴の揺動範囲を示しています。
- ※ 図のピン穴の位置は、アジャストボルトA、Bを同一量ずつ締め込んで揺動角180°に調整した場合の反時計回り端を示しています。
アジャストボルト付き、内部アブソーバ付き
| サイズ | 角度調整ねじ一回転当りの調整角度 |
|---|---|
| 10 | 10.2° |
| 20 | 7.2° |
| 30 | 6.5° |
| 50 | 8.2° |
| 70 | 7.0° |
| 100 | 6.1° |
| 200 | 4.9° |
注意・禁止事項
速度調整
- ※ 速度の調整は低速側より徐々に行ってください。速度の調整は高速側より行いますと機器類の破損を招き人体および機器、装置に損傷を与える原因となります。
- ※ 作動速度が高く、負荷の慣性が大きい場合には大きなエネルギーがアクチュエータに加わり破損の原因となります。機種の選定手順により適正な作動時間を求めることができます。
- ※ ポート口にある固定絞りを再加工等で大きくしないでください。この固定絞り径を大きくしますとアクチュエータの作動速度が増し、衝撃力が増大してアクチュエータが破損する原因となります。
給油
- ※ 無給油対応品なので給油はしないでください。出荷時はグリースにより潤滑されていますので給油しますと製品仕様を満足できない原因となります。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
52,905円 ( 58,196円 ) | 6日目 |
54,642円 ( 60,106円 ) | 19日目 |
55,190円 ( 60,709円 ) | 19日目 |
55,738円 ( 61,312円 ) | 19日目 |
56,286円 ( 61,915円 ) | 19日目 |
56,286円 ( 61,915円 ) | 19日目 |
56,834円 ( 62,517円 ) | 19日目 |
54,869円 ( 60,356円 ) | 19日目 |
56,834円 ( 62,517円 ) | 19日目 |
58,800円 ( 64,680円 ) | 19日目 |
55,921円 ( 61,513円 ) | 19日目 |
72,361円65,124円 ( 71,636円 ) | 19日目 |
57,565円 ( 63,322円 ) | 19日目 |
59,941円 ( 65,935円 ) | 19日目 |
65,586円59,027円 ( 64,930円 ) | 19日目 |
60,490円 ( 66,539円 ) | 19日目 |
60,490円 ( 66,539円 ) | 19日目 |
58,114円 ( 63,925円 ) | 19日目 |
60,722円 ( 66,794円 ) | 19日目 |
55,515円 ( 61,067円 ) | 19日目 |
57,840円 ( 63,624円 ) | 19日目 |
55,240円 ( 60,764円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
58,845円 ( 64,730円 ) | 19日目 |
64,895円58,405円 ( 64,246円 ) | 19日目 |
61,952円 ( 68,147円 ) | 19日目 |
61,780円 ( 67,958円 ) | 19日目 |
58,022円 ( 63,824円 ) | 19日目 |
58,571円 ( 64,428円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
55,464円 ( 61,010円 ) | 19日目 |
79,036円71,132円 ( 78,245円 ) | 19日目 |
58,571円 ( 64,428円 ) | 19日目 |
59,119円 ( 65,031円 ) | 19日目 |
59,667円 ( 65,634円 ) | 19日目 |
59,119円 ( 65,031円 ) | 19日目 |
58,753円 ( 64,628円 ) | 19日目 |
57,749円 ( 63,524円 ) | 19日目 |
59,941円 ( 65,935円 ) | 19日目 |
67,080円60,372円 ( 66,409円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
61,403円 ( 67,543円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
58,845円 ( 64,730円 ) | 19日目 |
58,022円 ( 63,824円 ) | 19日目 |
58,571円 ( 64,428円 ) | 19日目 |
55,464円 ( 61,010円 ) | 19日目 |
58,571円 ( 64,428円 ) | 19日目 |
75,788円68,209円 ( 75,030円 ) | 19日目 |
58,845円 ( 64,730円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
61,403円 ( 67,543円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
58,571円 ( 64,428円 ) | 19日目 |
58,022円 ( 63,824円 ) | 19日目 |
62,699円56,429円 ( 62,072円 ) | 19日目 |
60,216円 ( 66,238円 ) | 6日目 |
61,951円 ( 68,146円 ) | 19日目 |
62,500円 ( 68,750円 ) | 19日目 |
63,048円 ( 69,353円 ) | 19日目 |
詳細情報
基本情報
ワークの取付が容易なロータリアクチュエータ。
【特長】
・テーブル面の高さをおさえた薄形タイプの揺動テーブルユニット
・大型の転がり軸受
・角度調整範囲：0～190°
・本体の取付が容易
・テーブルのラジアル・スラスト方向への移動量：0.01mm以下
・端面・側面方向からの配管
・サイズ：10、20、30、50、70、100、200
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- CADデータは、一部の型番には対応しておりません。
