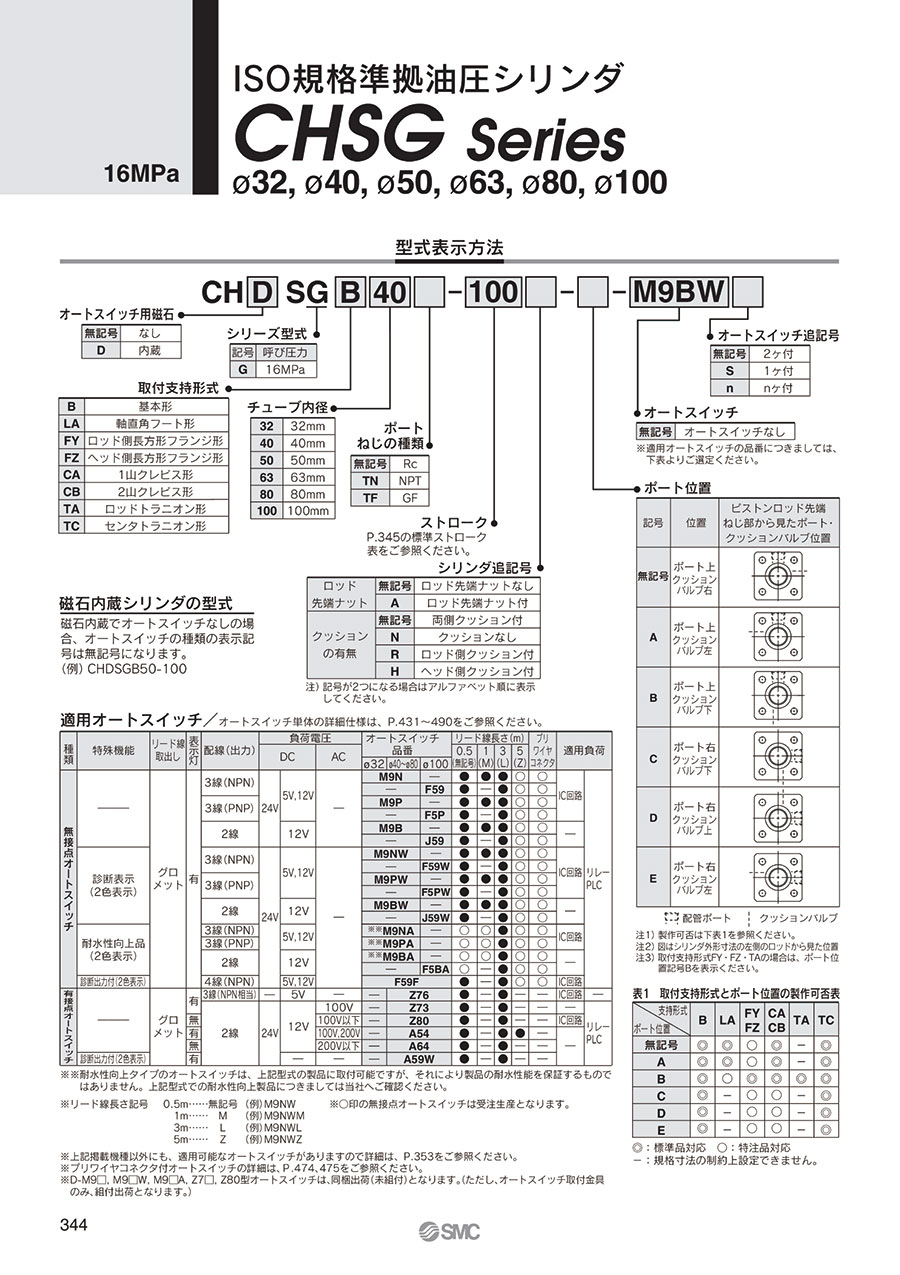

ISO規格準拠油圧シリンダ CHSGシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 27,121円～283,344円特別価格
- 税込単価
- 29,833円～311,678円特別価格
全長を短縮化した油圧シリンダ。【特長】・CHSG：ISO規格（6020-2）準...
詳細情報を確認する未確定：候補が2,945型番あります。
商品情報
製品仕様
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|
| 作動方式 | 複動／片ロッド形 | ||||||
| 使用流体 | 一般鉱物性油圧作動油 | ||||||
| 呼び圧力 | 16MPa | ||||||
| 最高許容圧力 | 20MPa | ||||||
| 耐圧力 | 24MPa | ||||||
| 最低作動圧力 | ロッド側加圧時 | 0.25MPa | |||||
| ヘッド側加圧時 | 0.15MPa | ||||||
| 周囲温度および使用流体温度 | 磁石なし | -10～+80℃ | |||||
| 磁石内蔵 | -10～+60℃ | ||||||
| 使用ピストン速度 | 8～300mm/s | ||||||
| クッション | クッションパッキン方式 | ||||||
| ねじ公差 | JIS 6g/6H | ||||||
| ストローク長さの許容差 | ～100st（0～+0.8）、101～250st（0～+1.0）、251～630st（0～+1.25）、631～1,000st（0～+1.4） | ||||||
※圧力用語の定義につきましてはSMCへお問い合わせください。
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 32 | 25～800 |
| 40 | 25～800 |
| 50 | 25～800 |
| 63 | 25～800 |
| 80 | 25～800 |
| 100 | 25～1,000 |
理論出力表
単位：N
| チューブ内径（mm） | ロッド径（mm） | 作動方向 | 受圧面積（mm2） | 使用圧力（MPa） | |||
|---|---|---|---|---|---|---|---|
| 3.5 | 7 | 10 | 16 | ||||
| 32 | 18 | OUT | 804 | 2,814 | 5,628 | 8,040 | 12,864 |
| IN | 549 | 1,922 | 3,843 | 5,490 | 8,784 | ||
| 40 | 22 | OUT | 1,256 | 4,396 | 8,792 | 12,560 | 20,096 |
| IN | 876 | 3,066 | 6,132 | 8,760 | 14,016 | ||
| 50 | 28 | OUT | 1,963 | 6,871 | 13,741 | 19,630 | 31,408 |
| IN | 1,347 | 4,715 | 9,429 | 13,470 | 21,552 | ||
| 63 | 36 | OUT | 3,117 | 10,910 | 21,819 | 31,170 | 49,872 |
| IN | 2,099 | 7,346 | 14,693 | 20,990 | 33,584 | ||
| 80 | 45 | OUT | 5,026 | 17,591 | 35,182 | 50,260 | 80,416 |
| IN | 3,436 | 12,026 | 24,052 | 34,360 | 54,976 | ||
| 100 | 56 | OUT | 7,853 | 27,486 | 54,971 | 78,530 | 125,648 |
| IN | 5,390 | 18,865 | 37,730 | 53,900 | 86,240 | ||
理論出力（N）＝圧力（MPa）×受圧面積（mm2）
質量表
単位：kg
| チューブ内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|
| 基本質量（0ストローク） | 基本形 | B | 1.60 | 3.20 | 4.70 | 7.80 | 14.7 | 20.8 |
| 軸直角フート | LA | 1.80 | 4.00 | 5.70 | 8.65 | 17.0 | 23.3 | |
| ロッド側フランジ | FY | 1.90 | 4.10 | 6.00 | 9.10 | 16.7 | 22.9 | |
| ヘッド側フランジ | FZ | 1.70 | 3.90 | 5.60 | 8.20 | 16.4 | 24.8 | |
| 1山クレビス | CA | 1.60 | 3.40 | 5.60 | 8.20 | 16.4 | 24.8 | |
| 2山クレビス | CB | 1.60 | 3.40 | 5.60 | 8.20 | 16.4 | 24.8 | |
| ロッドトラニオン | TA | 1.70 | 3.40 | 5.20 | 8.40 | 15.9 | 22.5 | |
| センタトラニオン | TC | 1.90 | 3.90 | 5.80 | 9.40 | 18.2 | 25.4 | |
| 10ストロークあたりの増加質量 | 0.05 | 0.07 | 0.12 | 0.18 | 0.28 | 0.42 | ||
構造
図1
図2
構成部品
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ロッドカバー | 炭素鋼 |
| 2 | ヘッドカバー | 炭素鋼 |
| 3 | パッキンホルダー | 炭素鋼 |
| 4 | シリンダチューブ | ステンレス鋼 |
| 5 | ピストン | ステンレス鋼 |
| 6 | マグネットプレート | ステンレス鋼 |
| 7 | クッションリング | 炭素鋼 |
| 8 | クッションリングナット | 炭素鋼 |
| 9 | ブッシュ | 銅合金 |
| 10 | ピストンロッド | 炭素鋼 |
| 11 | タイロッド | クロムモリブデン鋼 |
| 12 | タイロッドナット | 炭素鋼 |
| 13 | クッションバルブ | 合金鋼 |
| 14 | バルブホルダー | 炭素鋼 |
| 15 | エア抜きバルブ | 合金鋼 |
| 16 | チェックボール | 軸受鋼 |
| 17 | 止め輪 | 炭素工具鋼 |
| 18 | 止めねじ | 合金鋼 |
| 19 | ピン | ステンレス鋼 |
| 20 | ウェアリング | 樹脂 |
| 21 | スクレーパ | NBR |
| 22 | ロッドパッキン | NBR |
| 23 | バックアップリング | 樹脂 |
| 24 | ピストンパッキン | NBR |
| 25 | バックアップリング | 樹脂 |
| 26 | シリンダチューブガスケット | NBR |
| 27 | ホルダーガスケット | NBR |
| 28 | バルブパッキン | NBR |
| 29 | バルブホルダーガスケット | NBR |
| 30 | クッションパッキン | - |
| 31 | ピストンガスケット | NBR |
| 32 | 磁石 | - |
交換部品／パッキンセット
| チューブ内径（mm） | 手配型番 |
|---|---|
| 32 | CHSG32-PS |
| 40 | CHSG40-PS |
| 50 | CHSG50-PS |
| 63 | CHSG63-PS |
| 80 | CHSG80-PS |
| 100 | CHSG100-PS |
※パッキンセットは、21～26、30が1セットとなっておりますので、各チューブ内径の手配型番で手配してください。
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,909円 ( 30,700円 ) | 18日目 |
27,909円 ( 30,700円 ) | 18日目 |
27,909円 ( 30,700円 ) | 19日目 |
27,909円 ( 30,700円 ) | 19日目 |
33,105円 ( 36,416円 ) | 19日目 |
28,150円 ( 30,965円 ) | 19日目 |
27,909円 ( 30,700円 ) | 19日目 |
27,909円 ( 30,700円 ) | 19日目 |
27,909円 ( 30,700円 ) | 19日目 |
31,215円28,093円 ( 30,902円 ) | 19日目 |
27,909円 ( 30,700円 ) | 19日目 |
43,577円39,219円 ( 43,141円 ) | 19日目 |
28,150円 ( 30,965円 ) | 19日目 |
36,605円 ( 40,266円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,365円 ( 32,302円 ) | 19日目 |
29,365円 ( 32,302円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,125円 ( 32,038円 ) | 19日目 |
29,365円 ( 32,302円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
30,580円 ( 33,638円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
38,775円34,897円 ( 38,387円 ) | 19日目 |
30,580円 ( 33,638円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
30,339円 ( 33,373円 ) | 19日目 |
30,580円 ( 33,638円 ) | 19日目 |
39,445円 ( 43,390円 ) | 19日目 |
39,060円35,154円 ( 38,669円 ) | 19日目 |
36,885円 ( 40,574円 ) | 19日目 |
48,008円43,207円 ( 47,528円 ) | 19日目 |
33,697円 ( 37,067円 ) | 19日目 |
31,557円 ( 34,713円 ) | 19日目 |
31,795円 ( 34,975円 ) | 19日目 |
31,557円 ( 34,713円 ) | 19日目 |
31,557円 ( 34,713円 ) | 19日目 |
36,751円 ( 40,426円 ) | 19日目 |
31,795円 ( 34,975円 ) | 19日目 |
33,987円 ( 37,386円 ) | 19日目 |
33,987円 ( 37,386円 ) | 19日目 |
42,642円 ( 46,906円 ) | 19日目 |
35,442円 ( 38,986円 ) | 19日目 |
35,202円 ( 38,722円 ) | 19日目 |
36,658円 ( 40,324円 ) | 19日目 |
36,419円 ( 40,061円 ) | 19日目 |
37,873円 ( 41,660円 ) | 19日目 |
37,633円 ( 41,396円 ) | 19日目 |
38,849円 ( 42,734円 ) | 19日目 |
43,950円 ( 48,345円 ) | 19日目 |
52,312円 ( 57,543円 ) | 19日目 |
28,150円 ( 30,965円 ) | 19日目 |
36,107円32,496円 ( 35,746円 ) | 19日目 |
31,004円 ( 34,104円 ) | 19日目 |
29,365円 ( 32,302円 ) | 19日目 |
詳細情報
基本情報
全長を短縮化した油圧シリンダ。
【特長】
・CHSG：ISO規格（6020-2）準拠
・カバーと取付支持金具が一体型のため、分解、組み付けが容易
・タイロッド形シリンダと比較してカバー部断面寸法を小型化
・CHDSG：オートスイッチ付
・CHSG：オートスイッチなし
