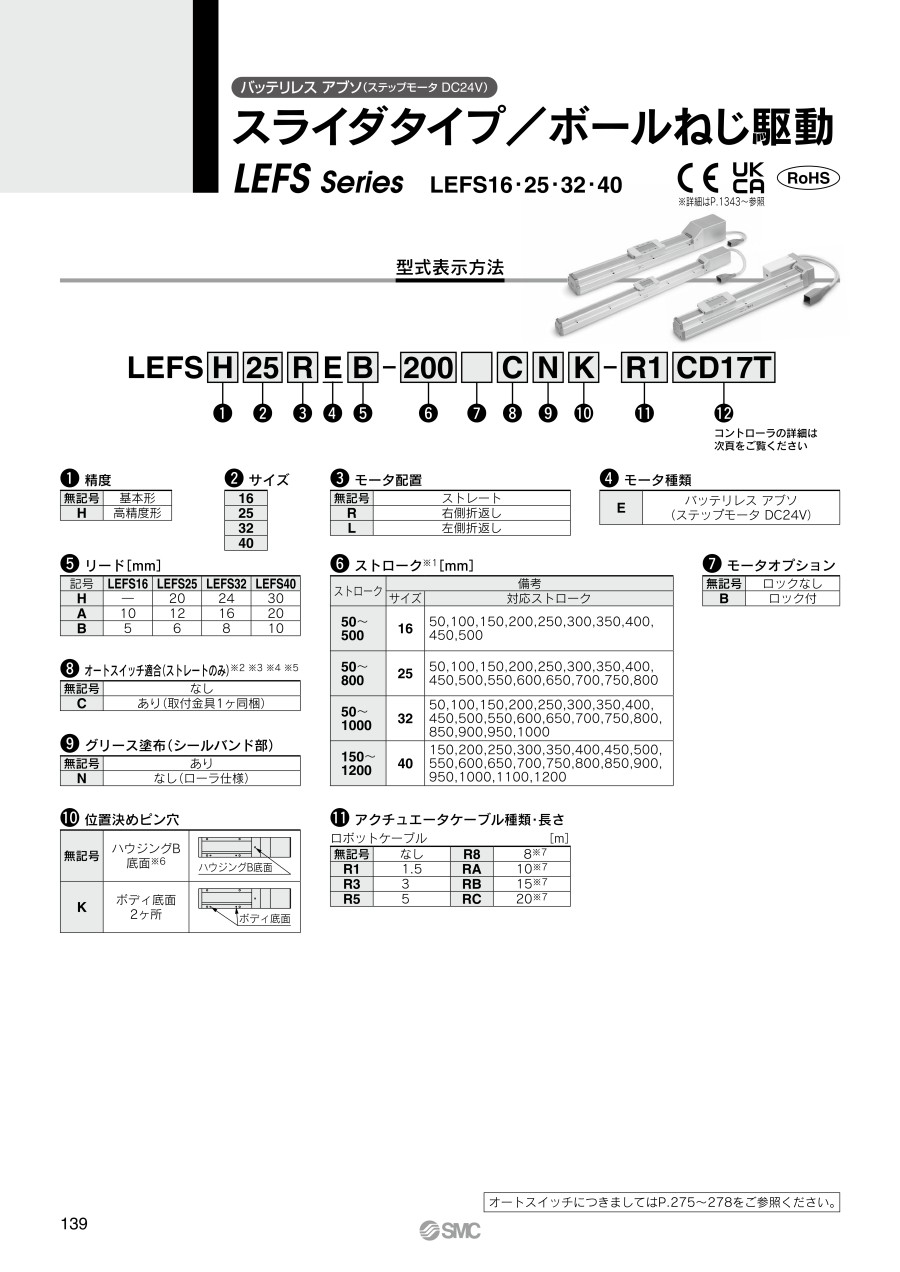

電動アクチュエータ スライダタイプ ボールねじ駆動 モータレス仕様 LEFSシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 7,407円～149,991円特別価格
- 税込単価
- 8,148円～164,990円特別価格
モータレス仕様の電動アクチュエータ。【特長】・モータレス仕様追加でさまざまなサ...
詳細情報を確認する未確定：候補が3,163型番あります。
商品情報
外形図
■LEFS25
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
■位置決めピン穴（オプション）：ボディ底面
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
■オートスイッチ付（オプション）
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能
となりますのでご注意ください。
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能
となりますのでご注意ください。
■LEFS32
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
■位置決めピン穴（オプション）：ボディ底面
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
■オートスイッチ付（オプション）
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となります
のでご注意ください。
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となります
のでご注意ください。
■LEFS40
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
[ ! ] 本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
■位置決めピン穴（オプション）：ボディ底面
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
[ ! ] ボディ底面位置決めピン穴を使用する場合は、ハウジングB底面のピン穴は
使用しないでください。
■オートスイッチ付（オプション）
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となります
のでご注意ください。
[ ! ] ストローク99mm以下の場合は、オートスイッチ取付金具はモータ側の2箇所のみ取付可能となります
のでご注意ください。
モータフランジオプション
■モータ配置：ストレート
■構成部品
| 番号 | 名称 | 数量 |
| ① | モータフランジ | 1 |
| ② | ハブ（モータ側） | 1 |
| ③ | 六角穴付きボルト（ハブ固定用） | 1 |
| ④ | 六角穴付きボルト（モータフランジ取付用） | 2 |
| ⑤ | リングスペーサ（サイズ32,40のNX,NV,NM2のみ） | 1 |
■モータフランジ詳細
■モータ配置：折り返し
取付形状：NZ, NY, NX（サイズ25）, NW, NU, NT, NM2
取付形状：NZ, NY, NX（サイズ25）, NW, NU, NT, NM2
■構成部品
| 番号 | 名称 | 数量 | |
| サイズ | |||
| 25,32 | 40 | ||
| ① | モータフランジ | 1 | 1 |
| ② | モータ用プーリ | 1 | 1 |
| ③ | 六角穴付きボルト（プーリ固定用） | 1 | 1 |
| ④ | 六角穴付きボルト（モータフランジ取付用） | 2 | 4 |
取付形状：NX（サイズ32, 40）
■構成部品
| 番号 | 名称 | 数量 | |
| サイズ | |||
| 32 | 40 | ||
| ① | モータフランジAss'y | 1 | 1 |
| ② | モータ用ハブ | 1 | 1 |
| ③ | 低頭六角穴付ボルト(ハブ固定用) | 1 | 1 |
| ④ | 六角穴付ボルト（モータフランジAss'y固定用） | 4 | 4 |
■モータフランジ詳細
製品仕様
■基本仕様
[ ! ] 本仕様は、アクチュエータ本体の許容値であり、基準モータ搭載時の値です。
[ ! ] 本仕様を超える使い方はしないでください。
[ ! ] テーブル移動距離の両エンド端に”押当て原点復帰速度”を超える速度で衝突させないでください。
※1 往復動作の誤差を補正する場合の目安値になります。
※2 搬送質量により最大加減速度が変わります。搬送質量-加減速度グラフは（＞＞こちら）
※3 各値は目安です。モータ容量選定等にご使用ください。
※4 耐衝撃...落下式衝撃試験で、送りねじの軸方向および直角方向にて誤作動なし（初期における値）。
耐振動...45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤作動なし（初期における値）。
※5 その他の仕様につきましては搭載するモータの仕様をご確認ください。
| 型番 | LEFS25 | LEFS32 | LEFS40 | |||||||||
| アクチュエータ仕様 | ストローク（mm） | 50～800 | 50～1,000 | 150～1,200 | ||||||||
| 可搬質量（kg） | 水平 | 10 | 20 | 20 | 30 | 40 | 45 | 30 | 50 | 60 | ||
| 垂直 | 4 | 8 | 15 | 5 | 10 | 20 | 7 | 15 | 30 | |||
| 速度（mm/s） | ストローク範囲 | ～400 | 1,500 | 900 | 450 | 1,500 | 1,000 | 500 | 1,500 | 1,000 | 500 | |
| 401～500 | 1,200 | 720 | 360 | 1,500 | 1,000 | 500 | 1,500 | 1,000 | 500 | |||
| 501～600 | 900 | 540 | 270 | 1,200 | 800 | 400 | 1,500 | 1,000 | 500 | |||
| 601～700 | 700 | 420 | 210 | 930 | 620 | 310 | 1,410 | 940 | 470 | |||
| 701～800 | 550 | 330 | 160 | 750 | 500 | 250 | 1,140 | 760 | 380 | |||
| 801～900 | - | - | - | 610 | 410 | 200 | 930 | 620 | 310 | |||
| 901～1,000 | - | - | - | 510 | 340 | 170 | 780 | 520 | 260 | |||
| 1,001～1,100 | - | - | - | - | - | - | 500 | 440 | 220 | |||
| 1,101～1,200 | - | - | - | - | - | - | 500 | 380 | 190 | |||
| 押当て原点復帰速度（mm/s） | 30以下 | |||||||||||
| 繰返し位置決め精度（mm） | 基本形 | ±0.02 | ||||||||||
| 高精度形 | ±0.01 | |||||||||||
| ロストモーション（mm）※1 | 基本形 | 0.1以下 | ||||||||||
| 高精度形 | 0.05以下 | |||||||||||
| ボールねじ諸元 | ねじ径（mm） | φ10 | φ12 | φ15 | ||||||||
| リード（mm） | 20 | 12 | 6 | 24 | 16 | 8 | 30 | 20 | 10 | |||
| 軸長（mm） | ストローク+150 | ストローク+185 | ストローク+235 | |||||||||
| 最大加減速度（mm/s2） | 20,000 ※2 | |||||||||||
| 耐衝撃／耐振動（m/s2）※4 | 50／20 | |||||||||||
| 駆動方式 | ボールねじ（LEFS□）、ボールねじ+ベルト（LEFS□R／L） | |||||||||||
| ガイド方式 | リニアガイド | |||||||||||
| 使用温度範囲（℃） | 5～40 | |||||||||||
| 使用湿度範囲（%RH） | 90以下（結露なきこと） | |||||||||||
| その他仕様 ※3 | 駆動部質量（kg） | 0.2 | 0.3 | 0.55 | ||||||||
| その他のイナーシャ（kg・cm2） | 0.02（LEFS25） 0.02（LEFS25R／L） | 0.08（LEFS32） 0.06（LEFS32R／L） | 0.08（LEFS40） 0.17（LEFS40R／L） | |||||||||
| 摩擦係数 | 0.05 | |||||||||||
| 機械効率 | 0.8 | |||||||||||
| 基準モータ仕様 ※5 | モータ形状 | □40 | □60 | |||||||||
| モータ種類 | ACサーボモータ（100V／200V） | |||||||||||
| 定格出力容量（W） | 100 | 200 | 400 | |||||||||
| 定格トルク（Nm） | 0.32 | 0.64 | 1.3 | |||||||||
[ ! ] 本仕様を超える使い方はしないでください。
[ ! ] テーブル移動距離の両エンド端に”押当て原点復帰速度”を超える速度で衝突させないでください。
※1 往復動作の誤差を補正する場合の目安値になります。
※2 搬送質量により最大加減速度が変わります。搬送質量-加減速度グラフは（＞＞こちら）
※3 各値は目安です。モータ容量選定等にご使用ください。
※4 耐衝撃...落下式衝撃試験で、送りねじの軸方向および直角方向にて誤作動なし（初期における値）。
耐振動...45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤作動なし（初期における値）。
※5 その他の仕様につきましては搭載するモータの仕様をご確認ください。
■モータ対応種類
※1 モータ配置：ストレートのみ対応
※2 モータ配置：右（左）折返しの場合は、サイズ：32のみ対応
※3 モータ配置：右（左）折返しのみ対応
※4 一部モータではコネクタがモータ本体よりはみ出します。取付面への干渉にご注意のうえ、選定してください。
※5 モータ対応種類は代表例です。規格表及び適用モータ寸法表で寸法・仕様をご確認の上、モータをご選定ください。モータの選定は（＞＞こちら）
| 適用モータ型式 | アクチュエータサイズ／モータ種類 | |||||||||||||||
| 25 | 32/40 | |||||||||||||||
| メーカ | シリーズ | タイプ | NZ 取付形状Z | NY 取付形状Y | NX 取付形状X | NM1 取付形状M1 | NM2 取付形状M2 | NZ 取付形状Z | NY 取付形状Y | NX 取付形状X | NW 取付形状W | NV 取付形状V | NU 取付形状U | NT 取付形状T | NM1 取付形状M1 | NM2 取付形状M2 |
| 三菱電機（株） | MELSERVO JN/J4/J5 | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| （株）安川電機 | Σ-V/7/X | ●※4 | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| 山洋電気（株） | SANMOTION R | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| オムロン（株） | OMNUC G5/1S | ● | ― | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― |
| パナソニック（株） | MINAS A5/A6 | ● （MHMF のみ） | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― |
| ファナック（株） | βis（-B） | ● | ― | ― | ― | ― | ― | ● （β1のみ） | ― | ― | ● | ― | ― | ― | ― | ― |
| ニデックインスツルメンツ（株） | S-FLAG | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| （株）キーエンス | SV/SV2 | ●※4 | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| 富士電機（株） | ALPHA7 | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| ミネベアミツミ（株） | Hybrid stepping motors | ― | ― | ― | ●※1 | ― | ●※3 | ― | ― | ― | ― | ― | ― | ― | ●※2 | ― |
| シナノケンシ（株） | CSB-BZ | ― | ― | ― | ●※1 | ― | ●※3 | ― | ― | ― | ― | ― | ― | ― | ― | ― |
| オリエンタルモーター（株） | αSTEP AR/AZ | ― | ― | ― | ― | ● （46のみ） | ― | ― | ― | ― | ― | ― | ― | ― | ― | ●※2 |
| FASTECH Co.,Ltd. | Ezi-SERVO | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― | ― | ●※2 | ― |
| Rockwell Automation, Inc（. Allen-Bradley） | Kinetix MP/VP/TL | ● （TLのみ） | ― | ― | ― | ― | ― | ― | ― | ● （MP/VP のみ） | ― | ― | ― | ● （TLのみ） | ― | ― |
| Beckhoff Automation GmbH | AM 30/31/80/81 | ● | ― | ― | ― | ― | ― | ― | ― | ● （80/81 のみ） | ― | ●※1 （30のみ） | ●※2 （31のみ） | ― | ― | ― |
| Siemens AG | SIMOTICS S-1FK7 | ― | ― | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― |
| Delta Electronics, Inc. | ASDA-A2 | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
| ANCA Motion | AMD2000 | ● | ― | ― | ― | ― | ― | ● | ― | ― | ― | ― | ― | ― | ― | ― |
※2 モータ配置：右（左）折返しの場合は、サイズ：32のみ対応
※3 モータ配置：右（左）折返しのみ対応
※4 一部モータではコネクタがモータ本体よりはみ出します。取付面への干渉にご注意のうえ、選定してください。
※5 モータ対応種類は代表例です。規格表及び適用モータ寸法表で寸法・仕様をご確認の上、モータをご選定ください。モータの選定は（＞＞こちら）
規格表
単位：mm
※一部取扱いのない場合もございます。型番リストよりご確認をお願いいたします。LEFS25
■LEFS25本体 寸法表
| ストローク (mm) | L | A | B | n | D | E | F | G | H |
| 50 | 201.5 | 56 | 160 | 4 | - | - | 20 | 100 | 30 |
| 100 | 251.5 | 106 | 210 | 4 | - | - | 35 | 100 | 45 |
| 150 | 301.5 | 156 | 260 | 4 | - | - | 35 | 100 | 45 |
| 200 | 351.5 | 206 | 310 | 6 | 2 | 240 | 35 | 220 | 45 |
| 250 | 401.5 | 256 | 360 | 6 | 2 | 240 | 35 | 220 | 45 |
| 300 | 451.5 | 306 | 410 | 8 | 3 | 360 | 35 | 340 | 45 |
| 350 | 501.5 | 356 | 460 | 8 | 3 | 360 | 35 | 340 | 45 |
| 400 | 551.5 | 406 | 510 | 8 | 3 | 360 | 35 | 340 | 45 |
| 450 | 601.5 | 456 | 560 | 10 | 4 | 480 | 35 | 460 | 45 |
| 500 | 651.5 | 506 | 610 | 10 | 4 | 480 | 35 | 460 | 45 |
| 550 | 701.5 | 556 | 660 | 12 | 5 | 600 | 35 | 580 | 45 |
| 600 | 751.5 | 606 | 710 | 12 | 5 | 600 | 35 | 580 | 45 |
| 650 | 801.5 | 656 | 760 | 12 | 5 | 600 | 35 | 580 | 45 |
| 700 | 851.5 | 706 | 810 | 14 | 6 | 720 | 35 | 700 | 45 |
| 750 | 901.5 | 756 | 860 | 14 | 6 | 720 | 35 | 700 | 45 |
| 800 | 951.5 | 806 | 910 | 16 | 7 | 840 | 35 | 820 | 45 |
■モータ取付部・適用モータ寸法表
※1 リングスペーサ取付後の寸法
※2 軸形状：Dカット軸
| モータ種類 | FA | FB | FC | FD | FE （最大） | FF | FG | FH | FJ | FK | |
| 取付形状 | 適用モータ | ||||||||||
| Z | M4×0.7 | ø4.5 | 8 | ø46 | 30 | 3.5 | 35.5 | ― | ― | 8 | 25±1 |
| Y | M3×0.5 | ø3.4 | 8 | ø45 | 30 | 3.5 | 35.5 | ― | ― | 8 | 25±1 |
| X | M4×0.7 | ø4.5 | 8 | ø46 | 30 | 3.5 | 35.5 | ― | ― | 8 | 18±1 |
| M1 | ø3.4 | M3 | ― | □31 | 22※1 | 2.5※1 | 24 | 6.5 | 13.5 | 5※2 | 18〜25 |
| M2 | ø3.4 | M3 | ― | □31 | 22※1 | 2.5※1 | 33.1 | 6.5 | 22.6 | 6 | 20±1 |
※2 軸形状：Dカット軸
■モータフランジオプション
※リングスペーサ取付後の寸法
| モータ種類 | モータ配置 | FA | FB | FC | FD | FE | FF | FG | FH | FJ | FK | M1 | M2 | PD |
| Z/X | ストレート | M4×0.7 | 8 | ø46 | 30 | 3.5 | 35.5 | ― | ― | 58 | 46.5 | M2.5×10 | M4×35 | 8 |
| Y | M3×0.5 | 8 | ø45 | 30 | 3.5 | 35.5 | ― | ― | 58 | 46.5 | M2.5×10 | M4×35 | 8 | |
| M2 | ø3.4 | ― | □31 | 22※ | 2.5※ | 33.1 | 6.5 | 23 | 58 | 46.5 | M2.5×10 | M4×18 | 6 | |
| Z | (右側/左側) 折り返し | 2×M4×0.7 | 7.5 | ø46 | 30 | 3 .7 | 11 | ― | ― | 42 | ― | М2.5×10 | М3×8 | 8 |
| Y | 2×M3×0.5 | 5.5 | ø45 | 30 | 5 | 11 | ― | ― | 38 | ― | М2.5×10 | М3×8 | 8 | |
| X | 2×M4×0.7 | 7 | ø46 | 30 | 3.7 | 8 | ― | ― | 42 | ― | М2.5×10 | M3×8 | 8 | |
| M2 | ø3.4 | ― | □31 | 28 | ― | 8.5 | 7 | 3.5 | 42 | ― | М2.5×10 | М3×8 | б |
LEFS32
■LEFS32本体 寸法表
| ストローク (mm) | L | A | B | n | D | E | G |
| 50 | 238 | 56 | 180 | 4 | - | - | 130 |
| 100 | 288 | 106 | 230 | 4 | - | - | 130 |
| 150 | 338 | 156 | 280 | 4 | - | - | 130 |
| 200 | 388 | 206 | 330 | 6 | 2 | 300 | 280 |
| 250 | 438 | 256 | 380 | 6 | 2 | 300 | 280 |
| 300 | 488 | 306 | 430 | 6 | 2 | 300 | 280 |
| 350 | 538 | 356 | 480 | 8 | 3 | 450 | 430 |
| 400 | 588 | 406 | 530 | 8 | 3 | 450 | 430 |
| 450 | 638 | 456 | 580 | 8 | 3 | 450 | 430 |
| 500 | 688 | 506 | 630 | 10 | 4 | 600 | 580 |
| 550 | 738 | 556 | 680 | 10 | 4 | 600 | 580 |
| 600 | 788 | 606 | 730 | 10 | 4 | 600 | 580 |
| 650 | 838 | 656 | 780 | 12 | 5 | 750 | 730 |
| 700 | 888 | 706 | 830 | 12 | 5 | 750 | 730 |
| 750 | 938 | 756 | 880 | 12 | 5 | 750 | 730 |
| 800 | 988 | 806 | 930 | 14 | 6 | 900 | 880 |
| 850 | 1038 | 856 | 980 | 14 | 6 | 900 | 880 |
| 900 | 1088 | 906 | 1030 | 14 | 6 | 900 | 880 |
| 950 | 1138 | 956 | 1080 | 16 | 7 | 1050 | 1030 |
| 1000 | 1188 | 1006 | 1130 | 16 | 7 | 1050 | 1030 |
■モータ取付部・適用モータ寸法表
※1 リングスペーサ取付後の寸法
※2 軸形状：Dカット軸
| モータ種類 | FA | FB | FC | FD | FE (最大) | FF | FJ | FK | |
| 取付形状 | 適用モータ | ||||||||
| Z | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 46 | 14 | 30±1 |
| Y | M4×0.7 | ø4.5 | 8 | ø70 | 50 | 5 | 46 | 11 | 30±1 |
| X | M5×0.8 | ø5.8 | 9 | ø63 | 40※1 | 4.5※1 | 49.7 | 9 | 20±1 |
| W | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 47.5 | 9 | 25±1 |
| V | M4×0.7 | ø4.5 | 8 | ø63 | 40※1 | 4.5※1 | 49.7 | 9 | 20±1 |
| U | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 47.5 | 11 | 23±1 |
| T | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 46 | 12 | 30±1 |
| M1 | M4×0.7 | ø4.5 | 8 | □47.14 | 38.1※1 | 4.5※1 | 21 | 6.35※2 | 20±1 |
| M2 | M4×0.7 | ø4.5 | 8 | □50 | 36※1 | 4.5※1 | 40.1 | 10 | 24±1 |
※2 軸形状：Dカット軸
■モータフランジオプション
※リングスペーサ取付後の寸法
| モータ種類 | モータ配置 | FA | FB | FC | FD | FE | FF | FG | FH | FJ | FK | M1 | M2 | PD |
| Z | ストレート | M5×0.8 | 9 | ø70 | 50 | 5 | 46 | ― | ― | 69.8 | 61.4 | M3×12 | M5×40 | 14 |
| Y | M4×0.7 | 8 | ø70 | 50 | 5 | 46 | ― | ― | 69.8 | 61.4 | M4×12 | M5×40 | 11 | |
| X | M5×0.8 | 9 | ø63 | 40※ | 5 | 49.7 | ― | ― | 69.8 | 61.4 | M4×12 | M5×40 | 9 | |
| W | M5×0.8 | 9 | ø70 | 50 | 5 | 47.5 | ― | ― | 69.8 | 61.4 | M4×12 | M5×40 | 9 | |
| V | M4×0.7 | 8 | ø63 | 40※ | 5 | 49.7 | ― | ― | 69.8 | 61.4 | M4×12 | M5×40 | 9 | |
| U | M5×0.8 | 9 | ø70 | 50 | 5 | 47.5 | ― | ― | 69.8 | 61.4 | M4×12 | M5×40 | 11 | |
| T | M5×0.8 | 9 | ø70 | 50 | 5 | 46 | ― | ― | 69.8 | 61.4 | M3×12 | M5×40 | 12 | |
| M2 | M4×0.7 | 8 | □50 | 36※ | 4.5※ | 40.1 | ― | ― | 69.8 | 61.4 | M4×12 | M5×25 | 10 | |
| Z | (右側/左側) 折り返し | 2×M5×0.8 | 8.5 | ø70 | 50 | 4.6 | 13 | ― | ― | 60 | ― | М3× 12 | М4×12 | 14 |
| Y | 2×М4×0.7 | 8 | ø70 | 50 | 4.6 | 13 | ― | ― | 60 | ― | М3× 12 | М4×12 | 11 | |
| X | 4×M5×0.8 | 8.5 | ø63 | 40 | 3.5 | 102 | ― | ― | 60 | ― | М4×12 | М4×12 | 9 | |
| W | 2×М5×0.8 | 8.5 | ø70 | 50 | 4.6 | 13 | ― | ― | 60 | ― | М4×1 2 | М4×12 | 9 | |
| U | 2×M5×0.8 | 8.5 | ø70 | 50 | 4.6 | 10.6 | ― | ― | 60 | ― | М3×12 | М4×12 | 11 | |
| T | 2×M5×0.8 | 8.5 | ø70 | 50 | 4.6 | 17 | ― | ― | 60 | ― | M3×12 | М4×12 | 12 | |
| M2 | М4×0.7 | 8 | □50 | 38.2 | 115 | ― | ― | 60 | 7 | М3×12 | М4×12 | 10 |
LEFS40
■LEFS40本体 寸法表
| ストローク (mm) | L | A | B | n | D | E | E |
| 150 | 389 | 156 | 328 | 4 | - | 150 | 130 |
| 200 | 439 | 206 | 378 | 6 | 2 | 300 | 280 |
| 250 | 489 | 256 | 428 | 6 | 2 | 300 | 280 |
| 300 | 539 | 306 | 478 | 6 | 2 | 300 | 280 |
| 350 | 589 | 356 | 528 | 8 | 3 | 450 | 430 |
| 400 | 639 | 406 | 578 | 8 | 3 | 450 | 430 |
| 450 | 689 | 456 | 628 | 8 | 3 | 450 | 430 |
| 500 | 739 | 506 | 678 | 10 | 4 | 600 | 580 |
| 550 | 789 | 556 | 728 | 10 | 4 | 600 | 580 |
| 600 | 839 | 606 | 778 | 10 | 4 | 600 | 580 |
| 650 | 889 | 656 | 828 | 12 | 5 | 750 | 730 |
| 700 | 939 | 706 | 878 | 12 | 5 | 750 | 730 |
| 750 | 989 | 756 | 928 | 12 | 5 | 750 | 730 |
| 800 | 1039 | 806 | 978 | 14 | 6 | 900 | 88- |
| 850 | 1089 | 856 | 1028 | 14 | 6 | 900 | 880 |
| 900 | 1139 | 906 | 1078 | 14 | 6 | 900 | 880 |
| 950 | 1189 | 956 | 1128 | 16 | 7 | 1050 | 1030 |
| 1000 | 1239 | 1006 | 1178 | 16 | 7 | 1050 | 1030 |
| 1100 | 1339 | 1106 | 1278 | 18 | 8 | 1200 | 1180 |
| 1200 | 1439 | 1206 | 1378 | 18 | 8 | 1200 | 1180 |
■モータ取付部・適用モータ寸法表
※1 リングスペーサ取付後の寸法
※2 軸形状：Dカット軸
| モータ種類 | FA | FB | FC | FD | FE (最大) | FF | FJ | FK | |
| 取付形状 | 適用モータ | ||||||||
| Z | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 47.5 | 14 | 30±1 |
| Y | M4×0.7 | ø4.5 | 8 | ø70 | 50 | 5 | 47.5 | 14 | 30±1 |
| X | M5×0.8 | ø5.8 | 9 | ø63 | 40※1 | 4.5※1 | 51 | 9 | 20±1 |
| W | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 48.8 | 9 | 25±1 |
| V | M4×0.7 | ø4.5 | 8 | ø63 | 40※1 | 4.5※1 | 51 | 9 | 20±1 |
| U | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 48.8 | 11 | 23±1 |
| T | M5×0.8 | ø5.8 | 9 | ø70 | 50 | 5 | 47.5 | 12 | 30±1 |
| M1 | M4×0.7 | ø4.5 | 8 | □47.14 | 38.1※1 | 4.5※1 | 22 | 6.35※2 | 20±1 |
| M2 | M4×0.7 | ø4.5 | 8 | □50 | 36※1 | 4.5※1 | 41.4 | 10 | 24±1 |
※2 軸形状：Dカット軸
■モータフランジオプション
※リングスペーサ取付後の寸法
| モータ種類 | モータ配置 | FA | FB | FC | FD | FE | FF | FG | FH | FJ | FK | M1 | M2 | PD |
| Z | ストレート | M5×0.8 | 9 | ø70 | 50 | 5 | 47.5 | ― | ― | 89.8 | 66.9 | M3×12 | M5×40 | 14 |
| Y | M4×0.7 | 8 | ø70 | 50 | 5 | 47.5 | ― | ― | 89.8 | 66.9 | M3×12 | M5×40 | 14 | |
| X | M5×0.8 | 9 | ø63 | 40※ | 5 | 51 | ― | ― | 89.8 | 66.9 | M4×12 | M5×40 | 9 | |
| W | M5×0.8 | 9 | ø70 | 50 | 5 | 48.8 | ― | ― | 89.8 | 66.9 | M4×12 | M5×40 | 9 | |
| V | M4×0.7 | 8 | ø63 | 40※ | 5 | 51 | ― | ― | 89.8 | 66.9 | M4×12 | M5×40 | 9 | |
| U | M5×0.8 | 9 | ø70 | 50 | 5 | 48.8 | ― | ― | 89.8 | 66.9 | M4×12 | M5×40 | 11 | |
| T | M5×0.8 | 9 | ø70 | 50 | 5 | 47.5 | ― | ― | 89.8 | 66.9 | M3×12 | M5×40 | 12 | |
| M2 | M4×0.7 | 8 | □50 | 36※ | 4.5※ | 41.4 | ― | ― | 89.8 | 66.9 | M4×12 | M5×25 | 10 | |
| Z | (右側/左側) 折り返し | 4×М5×0.8 | 8.5 | ø70 | 50 | 4.6 | 1 1 | ― | ― | 60 | ― | M4×12 | M4×12 | 14 |
| Y | 4×M4×0.7 | 8 | ø70 | 50 | 4.6 | 1 1 | ― | ― | 60 | ― | M4×12 | M4×12 | 14 | |
| X | 4×M5×0.8 | 8.5 | ø63 | 40 | 3.5 | 98.5 | ― | ― | 60 | ― | M4×12 | M4×12 | 9 | |
| W | 4×М5×0.8 | 8.5 | ø70 | 50 | 4.6 | 1 1 | ― | ― | 60 | ― | M4×12 | M4×12 | 9 | |
| T | 4×M5×0.8 | 8.5 | ø70 | 50 | 4.6 | 14.5 | ― | ― | 60 | ― | M4×12 | M4×12 | 12 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,141円50,526円 ( 55,579円 ) | 19日目 |
56,141円50,526円 ( 55,579円 ) | 19日目 |
58,828円52,945円 ( 58,240円 ) | 19日目 |
72,616円65,354円 ( 71,889円 ) | 19日目 |
59,127円 ( 65,040円 ) | 19日目 |
77,560円 ( 85,316円 ) | 19日目 |
76,614円 ( 84,275円 ) | 19日目 |
55,088円 ( 60,597円 ) | 19日目 |
55,088円 ( 60,597円 ) | 19日目 |
54,129円 ( 59,542円 ) | 19日目 |
61,515円55,363円 ( 60,899円 ) | 19日目 |
61,515円55,363円 ( 60,899円 ) | 19日目 |
77,376円69,638円 ( 76,602円 ) | 19日目 |
80,548円72,493円 ( 79,742円 ) | 19日目 |
83,858円75,472円 ( 83,019円 ) | 19日目 |
66,271円59,643円 ( 65,607円 ) | 19日目 |
57,292円51,562円 ( 56,718円 ) | 19日目 |
69,443円62,498円 ( 68,748円 ) | 19日目 |
61,626円 ( 67,789円 ) | 19日目 |
57,292円51,562円 ( 56,718円 ) | 19日目 |
70,476円63,428円 ( 69,771円 ) | 19日目 |
62,776円56,498円 ( 62,148円 ) | 19日目 |
64,204円57,783円 ( 63,561円 ) | 19日目 |
65,520円58,968円 ( 64,865円 ) | 19日目 |
59,127円 ( 65,040円 ) | 19日目 |
84,188円75,769円 ( 83,346円 ) | 19日目 |
64,149円57,734円 ( 63,507円 ) | 19日目 |
71,337円 ( 78,471円 ) | 19日目 |
83,346円75,011円 ( 82,512円 ) | 19日目 |
58,828円52,945円 ( 58,240円 ) | 19日目 |
61,515円55,363円 ( 60,899円 ) | 19日目 |
72,616円65,354円 ( 71,889円 ) | 19日目 |
69,746円 ( 76,721円 ) | 19日目 |
58,828円52,945円 ( 58,240円 ) | 19日目 |
61,515円55,363円 ( 60,899円 ) | 19日目 |
64,204円57,783円 ( 63,561円 ) | 19日目 |
68,262円61,435円 ( 67,579円 ) | 19日目 |
65,547円58,992円 ( 64,891円 ) | 19日目 |
66,129円 ( 72,742円 ) | 19日目 |
71,337円 ( 78,471円 ) | 19日目 |
56,141円50,526円 ( 55,579円 ) | 19日目 |
66,112円 ( 72,723円 ) | 19日目 |
66,271円59,643円 ( 65,607円 ) | 6日目 |
69,443円62,498円 ( 68,748円 ) | 19日目 |
62,776円56,498円 ( 62,148円 ) | 19日目 |
54,129円 ( 59,542円 ) | 19日目 |
68,684円 ( 75,552円 ) | 19日目 |
72,616円65,354円 ( 71,889円 ) | 19日目 |
62,776円56,498円 ( 62,148円 ) | 19日目 |
59,127円 ( 65,040円 ) | 6日目 |
73,829円 ( 81,212円 ) | 19日目 |
65,520円58,968円 ( 64,865円 ) | 19日目 |
68,262円61,435円 ( 67,579円 ) | 19日目 |
84,870円76,383円 ( 84,021円 ) | 19日目 |
67,431円 ( 74,174円 ) | 19日目 |
85,305円76,774円 ( 84,451円 ) | 19日目 |
66,271円59,643円 ( 65,607円 ) | 19日目 |
58,828円52,945円 ( 58,240円 ) | 19日目 |
66,271円59,643円 ( 65,607円 ) | 19日目 |
60,033円54,029円 ( 59,432円 ) | 19日目 |
詳細情報
基本情報
モータレス仕様の電動アクチュエータ。
【特長】
・モータレス仕様追加でさまざまなサーボモータの搭載が可能
・使い慣れたモータ・ドライバとの組合わせが可能
・スライダタイプ
・25サイズ：ストローク、50～800mm
・32サイズ：ストローク、50～1,000mm
・40サイズ：ストローク、150～1,200mm
商品担当おすすめ
SMC
コントローラ（ステップデータ入力タイプ） サーボモータ（DC24V） LECA6シリーズ
コントローラ（ステップデータ入力タイプ） です。すぐに使える簡単設定のイージーモードと、詳細設定可能なノーマルモードをお選びいただけます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
電動アクチュエータ スライダタイプ ボールねじ駆動 モータレス仕様 LEFSシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLEシリーズに原点センサーは内蔵されていますか？
A
原点センサーはありません。
LECSとの組み合わせ使用にて原点センサーが必要な場合は、別途センサーを取り付けてください。
また、LECP/LECPAとの組み合わせ使用での原点復帰は、押当原点方式を採用していますので原点センサは不要です。
〔押当原点方式：テーブルをストロークエンドに押当て、その位置を原点基準とする方式〕
LECSとの組み合わせ使用にて原点センサーが必要な場合は、別途センサーを取り付けてください。
また、LECP/LECPAとの組み合わせ使用での原点復帰は、押当原点方式を採用していますので原点センサは不要です。
〔押当原点方式：テーブルをストロークエンドに押当て、その位置を原点基準とする方式〕
QLEFシリーズで、水平の天井取付でも問題ないか？
A
天井取り付けの場合でも、水平と同じ選定で問題ありません。
ただし、ストロークが長くなるとシールバンドがたわみますので、その点はご注意願います。
ただし、ストロークが長くなるとシールバンドがたわみますので、その点はご注意願います。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
単軸ロボットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
ステップモータコントローラ JXCE1・91・P1・D1・L1・M1シリーズ
0通常価格(税別)：458円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
リニアモータアクチュエータ 6シリーズ 標準タイプ インクリメンタル・アブソリュート仕様
5通常価格(税別)：72,200円～
通常出荷日:16日目～
SMC
電動アクチュエータ ロッドタイプ LEYシリーズ ステップモータ・ サーボモータ
0通常価格(税別)：37,350円～
通常出荷日:6日目～
ミスミ
一軸アクチュエータ LX カバータイプ
5通常出荷日:3日目～
ミスミ
一軸ユニット 転造ボールねじ／精密ボールねじタイプ カバー仕様
5通常出荷日:8日目
ミスミ
一軸アクチュエータ LX 標準タイプ
0通常出荷日:3日目～
ミスミ
シャフト ストレートタイプ
4.7通常価格(税別)：200円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
シャフト 両端めねじタイプ
4.7通常出荷日:当日出荷可能2日目～
ミスミ
セットカラー 止めねじ固定 スタンダード/コンパクト/幅広 タイプ
4.6通常価格(税別)：60円～
通常出荷日:当日出荷可能在庫品1日目
