平行開閉形エアチャック 標準タイプ MHZ2シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 381円～68,848円特別価格
- 税込単価
- 419円～75,733円特別価格
標準タイプの平行開閉形エアチャック。【特長】・リニアガイド採用で高剛性・高精度...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が5,822型番あります。
商品情報
外形図
オートスイッチ取付用溝
MHZ2-6□／複動形・単動形 基本形
※単動の場合は片側ポートが呼吸穴となります。
※塵埃等の環境下でご使用される場合は、ダストカバー付MHZJ2シリーズをご使用ください。
製品仕様
MHZ2シリーズ φ6（直径6mm）の外観
MHZ2シリーズ φ10～25（直径10～25mm）の外観
MHZ2シリーズ φ32（直径32mm）、φ40（直径40mm）の外観
JIS記号／複動・内径把持
JIS記号／複動・外径把持
JIS記号／単動常時閉・内径把持
JIS記号／単動常時開・外径把持
製品仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力 | 複動形 | φ6（直径6mm）：0.15～0.7MPa φ10（直径10mm）：0.2～0.7MPa φ16～40（直径16～40mm）：0.1～0.7MPa | |
| 単動形 | 常時開形 | φ6（直径6mm）：0.3～0.7MPa φ10（直径10mm）：0.35～0.7MPa φ16～40（直径16～40mm）：0.25～0.7MPa | |
| 常時閉形 | |||
| 周囲温度および使用流体温度 | -10～60℃ | ||
| 繰返し精度 | φ6～25（直径6～25mm）：±0.01mm φ32（直径32mm）, φ40（直径40mm）：±0.02mm | ||
| 最高使用頻度 | φ6～25（直径6～25mm）：180c.p.m. φ32（直径32mm）, φ40（直径40mm）：60c.p.m. | ||
| 給油 | 無給油 | ||
| 作動方式 | 複動形、単動形 | ||
| 注）オートスイッチ（オプション） | 無接点オートスイッチ（3線式、2線式） | ||
注）オートスイッチの詳細仕様につきましては別途デジタルカタログをご参照ください。
※塵埃等の環境下でご使用される場合はダストカバー付をご使用ください。

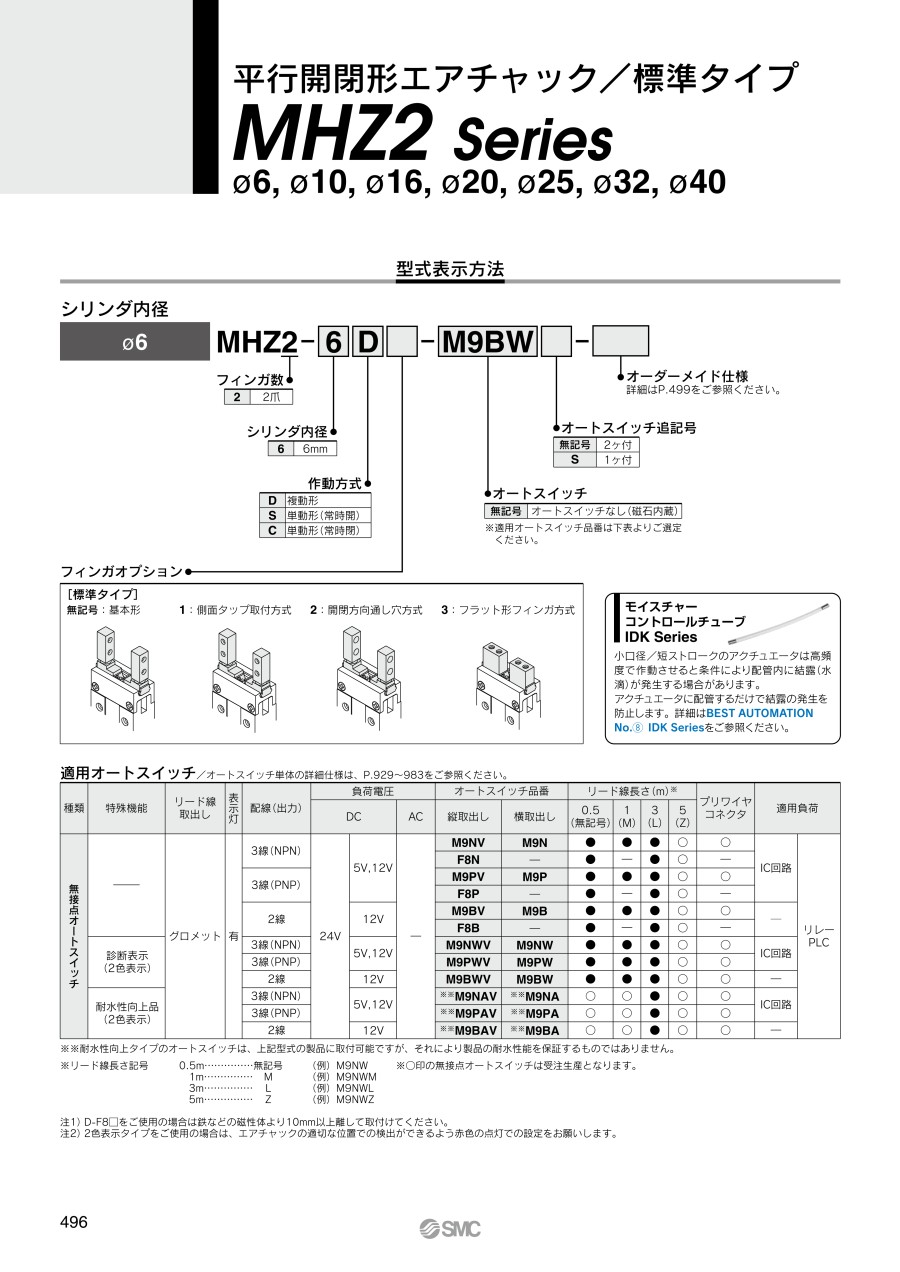

型式
| 作動方式 | 型式 | シリンダ内径 （mm） | 注1）把持力 | 開閉ストローク （両側） mm | 注2）質量 g | ||
|---|---|---|---|---|---|---|---|
| フィンガ1ヶ当たりの把持力 実効値N | |||||||
| 外径把持力 | 内径把持力 | ||||||
| 複動形 | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D（N） | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D（N） | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D（N） | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D（N） | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1,275 | ||
| 単動形 | 常時開形 | MHZ2-6S | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S（N） | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S（N） | 16 | 27 | 6 | 115 | |||
| MHZ2-20S（N） | 20 | 33 | 10 | 235 | |||
| MHZ2-25S（N） | 25 | 45 | 14 | 425 | |||
| MHZ2-32S | 32 | 131 | 22 | 760 | |||
| MHZ2-40S | 40 | 217 | 30 | 1,370 | |||
| 常時閉形 | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C（N） | 10 | 13 | 4 | 55 | |||
| MHZ2-16C（N） | 16 | 38 | 6 | 115 | |||
| MHZ2-20C（N） | 20 | 57 | 10 | 235 | |||
| MHZ2-25C（N） | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1,370 | |||
- 注1）把持力は、圧力0.5MPa、把持点L=20mm、ストローク中心での値です。 本商品はフィンガ2本のため、外径把持力・内径把持力は上記「フィンガ１ケ当たりの把持力実効値」×２となります。
- 注2）オートスイッチの質量を除いた値です。
注意・禁止事項
注意・禁止事項
- ※ リニアガイド部の耐食性にはご注意ください。
- ※ フィンガ・ガイドにはマルテンサイト系ステンレスを使用していますが、オーステナイト系ステンレスと比較すると耐食性は劣るのでご注意ください。特に結露等で水滴が付着するような環境では錆が発生する場合があります。
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,167円 ( 19,984円 ) | 在庫品1日目当日出荷可能 |
16,447円 ( 18,092円 ) | 在庫品1日目当日出荷可能 |
21,107円 ( 23,218円 ) | 19日目 |
21,655円 ( 23,821円 ) | 19日目 |
21,144円 ( 23,258円 ) | 19日目 |
24,097円21,687円 ( 23,856円 ) | 19日目 |
22,386円 ( 24,625円 ) | 19日目 |
19,417円 ( 21,359円 ) | 19日目 |
21,563円 ( 23,719円 ) | 19日目 |
19,279円 ( 21,207円 ) | 19日目 |
21,290円 ( 23,419円 ) | 19日目 |
21,838円 ( 24,022円 ) | 19日目 |
22,113円 ( 24,324円 ) | 19日目 |
16,447円 ( 18,092円 ) | 19日目 |
20,559円 ( 22,615円 ) | 19日目 |
18,507円 ( 20,358円 ) | 19日目 |
18,548円 ( 20,403円 ) | 19日目 |
21,107円 ( 23,218円 ) | 19日目 |
21,655円 ( 23,821円 ) | 19日目 |
19,055円 ( 20,961円 ) | 19日目 |
18,783円 ( 20,661円 ) | 19日目 |
21,838円 ( 24,022円 ) | 19日目 |
19,417円 ( 21,359円 ) | 19日目 |
19,143円 ( 21,057円 ) | 19日目 |
26,527円23,874円 ( 26,261円 ) | 19日目 |
21,563円 ( 23,719円 ) | 19日目 |
21,290円 ( 23,419円 ) | 19日目 |
21,838円 ( 24,022円 ) | 19日目 |
18,868円 ( 20,755円 ) | 19日目 |
24,180円 ( 26,598円 ) | 19日目 |
22,386円 ( 24,625円 ) | 19日目 |
19,279円 ( 21,207円 ) | 19日目 |
22,660円 ( 24,926円 ) | 19日目 |
22,376円20,138円 ( 22,152円 ) | 19日目 |
21,932円19,738円 ( 21,712円 ) | 19日目 |
16,447円 ( 18,092円 ) | 19日目 |
20,650円 ( 22,715円 ) | 19日目 |
21,107円 ( 23,218円 ) | 19日目 |
21,655円 ( 23,821円 ) | 19日目 |
25,034円 ( 27,537円 ) | 19日目 |
21,563円 ( 23,719円 ) | 19日目 |
22,113円 ( 24,324円 ) | 19日目 |
21,290円 ( 23,419円 ) | 19日目 |
19,143円 ( 21,057円 ) | 19日目 |
18,868円 ( 20,755円 ) | 19日目 |
24,180円 ( 26,598円 ) | 19日目 |
28,692円25,822円 ( 28,404円 ) | 19日目 |
22,934円 ( 25,227円 ) | 19日目 |
21,563円 ( 23,719円 ) | 19日目 |
20,559円 ( 22,615円 ) | 19日目 |
20,832円 ( 22,915円 ) | 19日目 |
18,507円 ( 20,358円 ) | 19日目 |
23,742円 ( 26,116円 ) | 19日目 |
21,107円 ( 23,218円 ) | 19日目 |
23,484円 ( 25,832円 ) | 19日目 |
19,964円 ( 21,960円 ) | 19日目 |
20,239円 ( 22,263円 ) | 19日目 |
21,655円 ( 23,821円 ) | 19日目 |
19,055円 ( 20,961円 ) | 19日目 |
19,887円 ( 21,876円 ) | 6日目 |
詳細情報
基本情報
標準タイプの平行開閉形エアチャック。
【特長】
・リニアガイド採用で高剛性・高精度
・作動方式：D 複動形、S 単動形（常時開）、C 単動形（常時閉）
・マルテンサイト系ステンレス鋼
・ボディ厚さ公差：±0.05mm
・ガイドのボディ厚さ方向の出張りなし
・取付再現性の向上従来タイプより深さが0.5～2mm深いので、取付けがより確実
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
平行開閉形エアチャック 標準タイプ MHZ2シリーズのレビュー
チャック板の作成
5
5.02022/01/08
製品のチャックの為に使用。
たまに壊れるので当日出荷が可能なので重宝しています。
1人が参考にしています。
製品取り出し
4
4.02023/03/29
新規機械の製品取り出し部に使用している、納期も早く次回も購入予定です。
0人が参考にしています。
ワーク把持
4
4.02022/07/05
小型かつ軽量で、精度もしっかりしていたこともあり、ワーク把持に適切に対応できた
0人が参考にしています。
射出成形機で成形した製品を、取り出す際の動作用。
5
5.02022/03/15
製品の重量が軽く、取り出しヘッド全体の重さを軽くできトラバースの動きに大きな負荷をかけずに済む。
0人が参考にしています。
生産設備装置の予備品としています
5
5.02021/11/10
生産設備装置のトラバースチェックと製品取出し装置の予備品としています。装置として8個遣いしている装置なのと、機械を止めた...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qエアチャック（MHシリーズ）のオートスイッチの動作範囲を教えて下さい。
A
エアチャック（MHシリーズ）は、オートスイッチを動作させるためのマグネット（ピストン部）の動作ストロークが非常に短く、オートスイッチとマグネットの個体差もあり、動作範囲は何mmと定めてはおりません。
また、エアチャックの機種、オートスイッチの種類・取付方法などにより、それぞれ動作範囲が異なります。
オートスイッチの設定については、各MH□シリーズのカタログに記載の「オートスイッチの設定例および取付位置設定方法」をご参照ください。（エアチャックでは動作範囲の端の方で検知するようにご案内してます。）
また、エアチャックの機種、オートスイッチの種類・取付方法などにより、それぞれ動作範囲が異なります。
オートスイッチの設定については、各MH□シリーズのカタログに記載の「オートスイッチの設定例および取付位置設定方法」をご参照ください。（エアチャックでは動作範囲の端の方で検知するようにご案内してます。）
Qエアチャック（MHシリーズ）のオートスイッチで、「フィンガ全開」・「ワーク把持」・「フィンガ全閉」の位置をそれぞれを、検出させることは可能ですか？
A
エアチャックのマグネット（ピストン部）の動作ストロークが長いタイプで、動作するフィンガのストローク差が十分に確保できるなどの条件を満たせば、可能かもしれません。
ただし、１つの位置に対して１つのスイッチでの検出となります。
ワーク把持を検出するよう設定されたスイッチは、ワーク内径把持時は全開、ワーク外径把持時は全閉時もONしたままになることが多いためご注意ください。
実機でのテストや、シーケンス側での対策のうえ、ご検討お願いします。
その際は、各シリーズごとのWebカタログに記載されております 『オートスイッチの設定例および取付位置設定方法』 をご参照願います。
ただし、１つの位置に対して１つのスイッチでの検出となります。
ワーク把持を検出するよう設定されたスイッチは、ワーク内径把持時は全開、ワーク外径把持時は全閉時もONしたままになることが多いためご注意ください。
実機でのテストや、シーケンス側での対策のうえ、ご検討お願いします。
その際は、各シリーズごとのWebカタログに記載されております 『オートスイッチの設定例および取付位置設定方法』 をご参照願います。
